ロータリーバンドソー設置型

ロータリーバンドソー設置型

  • H形鋼、角形鋼管、丸パイプ、棒鋼などの金属材料の切断、ステンレス材料の切断、非鉄金属材料の切断に
  • インバータで帯のこ周速が無段変速(最低30m/分~最高80m/分)
  • 材料をセットし、切断は集中操作パネルで簡単確実。

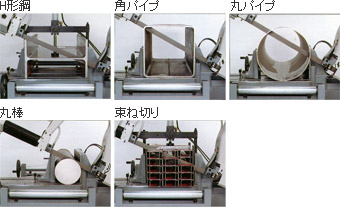

設置型切断能力

最大切断能力

  直角 15度 30度 45度
H形鋼(幅×高) (mm) 500×300
400×400
450×300
400×400
400×300
350×350
300×300
角パイプ(幅×高) (mm) 400×400 400×400 350×350 300×300
丸パイプ(外径) (mm) 410 410 350 300
丸棒(外径) (mm) 200 200 180 150
束ね切(例) Cチャンネル(100×50×20 T2.3) 30本(一束)(当て板使用)

仕様表

商品コード 233929
商品名 ロータリーバンドソー400設置型
メーカー 日立工機
型式 CB40F
帯のこ寸法:幅×厚×長 (mm) 38.5×1.06~1.3×4,880
帯のこ周速 最低30~最高80m/分
電源・電圧 三相交流・200V
周波数 (Hz) 50 60
モートル 種類 全閉外扇形・2.2kW・4P
電流 (A) 9 8.5
オイルポンプ 種類 全閉外扇形・200W・4P
電流 (A) 1.4 1.2
クーラントポンプ 種類 全閉浸漬形・60W・4P
電流 (A) 0.42 0.37
クーラントタンク容量 (L) 約25
機体寸法:幅×高×奥行 (mm) 2,400×2,285~1,330×1,470
ベース上面までの高さ (mm) 590
重量 (kg) 1,000
コード 4芯5m

販売品

帯のこ刃No 材質 寸法:幅×厚×長 (mm) 山数 日立工機品番
1 ハイス 38.5×1.06×4,880 5~7 0030-8751
2 4~6 0030-8752
4 3~4 0030-8754
5 2~3 0030-8755
6 4 0030-8756
7 3 0030-8757
8 2 0030-8758
9 10 0030-9876
10 6~10 0031-4313
