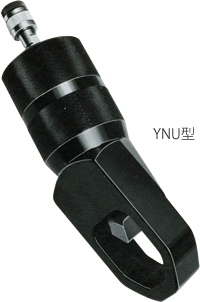

油圧ナッター
油圧式のため、最小の腕力で強力な出力が得られ、安全にナット除去作業がおこなえます。
主として、平面の広い中央部に締め付けてあるナットの切断に適合。平面部表裏、堅面、斜面、溝の底面などの作業に適しています。
小型油圧手動ポンプで1”のナットを切断する場合、5～6secで切れます。
締め付け板周辺のナットを割るのに適応。
パイプ、バルブフランジ、パイプメクラ、フランジカバー、アングル、チャンネル、レール継目板などの締め付けナットを割る時にご使用ください。
片刃より切れ味がよい両刃式です。
移動刃と固定刃のダブルブレード構成で、移動刃でナットを割り、一方の固定刃でナットを押し広げます。
1回の手動作業でナットを回転させて外すことができます。
ヘッドは角度付で使いやすい形状です。
- 配管メンテナンス
- タンクの保守
- 線路保守
仕様表
| 商品コード | 235120 | 235112 | 235123 | 235122 | 235113 | |
|---|---|---|---|---|---|---|
| 商品名 | 油圧ナッター 5/8～3/4 |
油圧ナットカッター 両刃式/M16～22 |
油圧ナッター 5/8～3/4 ハイテン用 |
油圧ナッター 5/8～3/4 ハイテン用U型 |
油圧ナットカッター 両刃式/M22～27 |
|
| メーカー | 日本油圧ナッター | エナパック (ENERPAC) |
大阪ジャッキ製作所 | 日本油圧ナッター | エナパック (ENERPAC) |
|
| 型式 | YNU-10B | NC2432D | YN-20B | YNU-20B | NC3241D | |
| 切断可能 ナット |
ウィットねじ | SS400 5/8～3/4 | ― | ハイテンナット5/8～3/4 | ― | |
| メートルねじ | M16～M22 | M22～M27 | ||||
| 対辺 (mm) | 24～32 | 32～41 | ||||
| 最高出力 (kN[t]) | 98[10] | 147 | 196[20] | 196 | ||
| 最高油圧 (kg/cm2) | 700 | ― | 700 | ― | ― | |
| 寸法 (mm) |
A | ― | 64 | ― | 77 | |
| B | ― | 275 | ― | 305 | ||
| C | ― | 25 | ― | 31 | ||
| D | ― | 31 | ― | 37 | ||
| F | ― | 65 | ― | 80 | ||
| H | ― | 78 | ― | 90 | ||
| J | ― | 33 | ― | 43 | ||
| 重量 (kg) | 2.3 | 5.4 | 6 | 11 | 7.2 | |
関連商品
| 商品コード | 商品名 | 適用機種 |
|---|---|---|
| 234896 | 手動ポンプ単動0.7L圧力計付 | YNU-10B、YNU-20B、YN-20-B |
| 234911 | 手動ポンプ単動1.3L | NC2432D、NC3241D |
| 235077 | 電動油圧ポンプ2L単動100V | YN-20-B |
販売品
| 商品コード | 商品名 | 型式 | 適用機種 |
|---|---|---|---|
| 514453 | 油圧ナッター5/8～3/4替刃 | ― |
YNU-10B |
| 514454 | 油圧ナッター5/8～3/4ハイテンU刃販 | ― | YNU-20B |
| 514455 | 油圧ナッター5/8～3/4ハイテン用替刃 | ― | YN-20-B |
| 514467 | 油圧ナットカッター用固定刃/M16～22 | NCB2432D | NC2432D |
| 514468 | 油圧ナットカッター用移動刃/M16～22 | NCB2432 | |
| 514465 | 油圧ナットカッター用固定刃/M22～27 | NCB3241D | NC3241D |
| 514466 | 油圧ナットカッター用移動刃M22～27 | NCB3241 |
