エアソー
火気厳禁場所でも工夫により使用できます。
ストロークは45mm。軽量で扱いやすいエアソーです。
鋸刃の選定により、さまざまな形状や材質の切断が可能です。
さまざまな形状の素材を切断
平板、パイプ、かご、アングル、角棒など。
平板の窓抜き

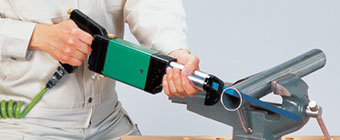

パイプのタテ割り
アングルのカット加工
さまざまな材質を切断
複合材料、FRP、アルミ、真鍮、プラスチック、スレート、ステンレス、チタンなど。
複合材料の切断
FRP材の切断
アルミ材の切断
対象物に合わせたスピード調整
45mmの往復運動は、調整弁にて毎分1,200回から停止まで、自在に変速できます。スピードレギュレーターを右に回すと空気量が増え、左に回すと減ります。
火花が生じにくい構造
切断中、排気エアが鋸刃と被切断材に絶えず吹き付けられるため、ほとんど熱の発生がなく、火花が生じにくい構造です。
自動給油装置内蔵
防音性機能付
サイレンサーの刃止めビス穴を下に向けることで防音性を発揮します。
騒音レベルは82db(A)です。
仕様表
| 商品コード | 233687 | 233686 | 233689 |
|---|---|---|---|
| 商品名 | エアーソー | エアーソー/F | エアパイプソー350A |
| メーカー | リチット | 不二空機 | アサダ |
| メーカー名称 | 携帯用防爆性切断機 | エアソー(ノコ) | PIPE SAW |

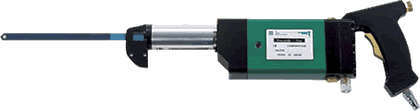

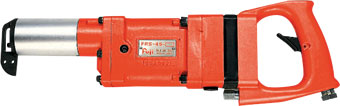

| 型式 | ITI-45 | FRS-45 | 350A(58021) |
| 鋸刃往復速度 (回/分) | 1,200～停止 | 1,200 | 400 |
| 鋸刃往復距離 (mm) | 45 | 57 | |
| 使用空気圧 (MPa) | 0.49～0.69 | ― | ― |
| 空気消費量 (m3/min) | 0.18 | 0.4 | ― |
| 潤滑方式 | 給油機構内蔵(油補給タイプ) | ― | ― |
| ホース内径 (mm) | ― | 8 | ― |
| ホース口金取付ネジ | ― | PT1/4 | ― |
| チャック能力 (mm) | ― | 2.5×17.7×31 | ― |
| 本体寸法：L×W×H (mm) | 425×42×160 | 421×―×― | 540×115×170 |
| 質量 (kg) | 3.3 | 2.9 | 25 |
| 付属品 | ― | 4mm六角レンチ、6mm六角レンチ、 スチールケース |
エアモータ1120W |
切断能力(ITI-45)
| 材質 | 形状 | 寸法 | 鋸刃の山数 | 切断速度 |
|---|---|---|---|---|
| ステンレス板SUS 316 | 板状 | 16mm厚 | 18山 | 1分間当り12mm切断進行 |
| ステンレスSUS 304 | 丸鋼 | 25mmφ | 18山 | 3分10秒 |
| ステンレスSUS 304 | パイプ | 50mmφ(片肉3mm厚) | 18山 | 50秒 |
| ステンレスSUS | ハイテンションボルト | 12mmφ | 18山 | 1分 |
| 炭素鋼 S50C | 角棒 | 20mm□ | 18山 | 1分30秒 |
| 軟鋼 SS50C | ボルト | 15mmφ | 18山 | 50秒 |
| 黄銅鋼 | 丸鋼 | 54mmφ | 18山 | 11分30秒 |
| 鋳物 | 板状 | 15mm厚 | 14山 | 7分間所要150mm切断進行 |
| アルミ | 板状 | 10mm厚 | 10山 | 48秒当り60mm切断進行 |
使用上の注意
- 作業時は、必ず眼鏡などを着用してください。
- 刃物の装着および取り外し時は、必ずエアーカプラーソケットとプラグ(本体側に取り付け)を外してください。
販売品
ITI-45
| 商品名 | 装着可能刃物 (mm) | |
|---|---|---|
| 厚 | 幅 | |
| 金切用手引鋸刃 ※ 市販品をご利用ください。 |
1.5以下 | 13以下 |
FRS-45
| メーカー品番 | 寸法 | 適用材質 | |
|---|---|---|---|
| L (mm) | W ※ | ||
| SAW-2018 | 200 | 18 | 鋼鉄板、管 |
| SAW-2024 | 24 | ||
| SAW-2518 | 250 | 18 | |
| SAW-3018 | 300 | ||
| SAW-2014 | 200 | 14 | 鋼鉄板、管、かご、真鍮、プラスチック、スレート |
| SAW-2514 | 250 | ||
| SAW-3014 | 300 | ||
※ 1インチ毎の刃数
350A(58021)
| 商品コード | 商品名 | サイズ×山数 | コードNo. | 入数 | パイプ切断能力 |
|---|---|---|---|---|---|
| 525012 | パイプソー刃ハイス380 | 380×8山 | 70311 | 5本 | ～200A |
| 525014 | パイプソー刃ハイス490 | 490×8山 | 70279 | 5本 | ～300A |
| 525017 | パイプソー刃グリットソー380 | 380 | 70289 | 5本 | ～200A |
| 525019 | パイプソー刃グリットソー490 | 480 | 70261 | 5本 | ～300A |
