電動油圧パンチャー(充電式)

電動油圧パンチャー(充電式)

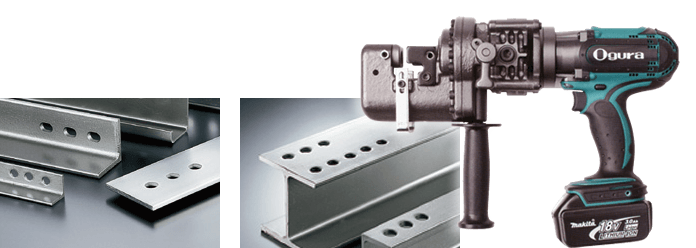

アングル、フラットバーなど形鋼の穴あけに活躍するコードレスパンチャー

  • 使いやすく、機能性が充実した充電式パンチャーです。
  • 穴空け可能な形状は、丸穴・長穴の2種類。

電動油圧パンチャー(充電式)

HPC-615CL

電動油圧パンチャー(充電式) HPC-615CL

  • 18Vモーター採用。
  • ヘッドが360度自在に回転するコードレスパンチャー。

HPC-615DF

電動油圧パンチャー(充電式) HPC-615DF

  • 満充電後の1バッテリーで、SS400材 φ15/t6mmを連続160回穴あけ可能です。
  • ヘッドが360度自在に回転するコードレスパンチャー。
  • リチウムイオンバッテリー採用。

IS-MP18LE

電動油圧パンチャー(充電式) IS-MP18LEセミバリアフリー

  • 1回の充電で220回打ち抜き可能。
  • バッテリー残量表示機能付。
  • セミバリアフリー。
    ①上下300mm
    ②壁から25mm(50mmのアングル材の中心)
  • 超軽量。

HPC-N188WBL

電動油圧パンチャー(充電式) HPC-N188WBL

  • 0～90°までの位置で首折れ可能なパンチャー。
  • 複動式だから、安心の抜き上げ。
  • 壁際から32mmの位置に穴あけ可能。
  • ポンチの取り付けが容易で簡単。
  • 新型ブラシレスモーター採用で、コードレスなのにハイパワーな穴あけを実現。

HPC-206WDF

電動油圧パンチャー(充電式) HPC-206WDF

首折れ可能
  • 首折れで既設の鋼材への穴あけ作業に効果発揮！0～90度の範囲で首折れ可能です。
  • 複動方式だから安心の抜きあげ。
  • 満充電後の1バッテリーでSS400材 φ20/t6mmを連続84回穴あけ可能！
  • リチウムイオンバッテリー採用。
    継ぎ足し充電が可能です。

仕様表

商品コード 232189 232209 232212 232204 232206
商品名 油圧パンチャー
15mm
充電式		 油圧パンチャー
18mm
/6充電式		 油圧パンチャー
18mm
充電式ヘッド可動		 油圧パンチャー
20mm
充電式ヘッド可動		 油圧パンチャー
20mm
/9充電式ヘッド可動
メーカー オグラ 育良精機 オグラ
メーカー名称 コードレスパンチャー
型式 HPC-615DF IS-MP18LE HPC-N188WBL HPC-206WDF HPC-NF209WBL
最大加工奥行き (mm) 26 50 38 40 40
穴あけ
能力
(mm)		 一般鋼材
(SS400相当品)		 φ15/t6 φ18/t6 φ18/t8 φ20/t8 φ20/t9
ステンレス鋼材
(SUS304)		 φ15/t4
または
φ14/t5		 φ18/t4 φ18/t6 φ20/t6 φ20/t6
穴開け回数
(回/1バッテリー)		 160 ※1 220 (SS400
φ11/t6の場合)
135 (SS400
φ18/t6の場合)		 120 ※1
(SS400
φ18/t8 の場合)		 84 ※1 85 (SS400
φ20/t9の場合)
125(SUS304
φ20/t6の場合)
穴径形状 丸穴/長穴
モーター 18V/DC 直流ブラシレス
モーター
バッテリー リチウムイオンバッテリー18V 3.0Ah ―
本体寸法：L×W×H (mm)
※ グリップ付		 368.5×122×267.5 369×103×287 427×149×308 457×147×298 435×149×336
質量(バッテリー含む) (kg) 7.5 7.9 11.3 12.5 12.4
急速
充電器		 入力電圧 (V) 単相交流100　50/60Hz
入力容量 (VA) 410 ― 410 ―
出力電圧 (V) DC7.2-18 ― DC7.2-18 ―
出力電流 (A) 直流 9 ― 直流9 ―
付属品 六角レンチ(3、4、5、6)
スパナ(8、10)
バッテリー(BL1830×2)
急速充電地
(DC18RC)
グリップ、商品ケース		 六角レンチ(#3)
スパナ(#10、17)
バッテリー(LIB1830)×2
急速充電器
(LBC1814)
商品ケース		 六角レンチ(3、4、5、6)
スパナ(8×10)
ナット締め付け棒
バッテリー×2
急速充電器
(DC18RC)
商品ケース		 六角レンチ(3、4、5、6)
スパナ(8×10、14×17)
ナット締付棒
バッテリー×2
急速充電器
(DC18RA)
商品ケース		 ナット締付棒
六角レンチ(3、4、6)
スパナ(8×10)
商品ケース
バッテリー×2
  • ※1　オグラテスト値。穴あけ回数はバッテリーの状態により多少異なります。

アゴ部寸法

  HPC-615CL HPC-615DF IS-MP18LE HPC-N188WBL HPC-206WDF
A 8 8.5 9.3
B 26 50 38 43
C 13 17 15
D 46 62 61 60
E 51 ― 88 84
F ― 39 32
G ― 162

充電式油圧パンチャー

加工材料と寸法

フラットバー
フラットバー

アングル
アングル

溝形鋼
溝形鋼

  フラットバー(センターの穴あけ) (mm) アングル (mm) 溝形鋼 (A面 フランジ部分) (mm)
HPC-615CL
HPC-615DF		 最大50×t6 最小25×25×t3
最大50×50×t6		 最小75×40
最大100×50
HPC-N188WBL 最大75×t8 最小40×40×t3
最大75×75×t6		 最小75×40
最大100×50
HPC-206WDF 最大80×t8 最小40×40×t3
最大80×80×t8		 最小75×40
最大100×50

HPC-615CL、HPC-615DF販売品

丸穴用

穴あけ対象 種別 サイズ (mm)
一般鋼材
ステンレス鋼材
共通		 丸穴
ポンチ		 穴径 (φ) 4 5 5.5 6 6.5 8 8.5
最大板厚 t2 t3 t4 t6
一般鋼材
(SS400相当品)		 丸穴
ダイス		 A (t2～3.2) 4A 5A 5.5A 6A 6.5A 8A 8.5A
B (t4～6) ― 6B 6.5B 8B 8.5B
溝形鋼(A面) ※1
(SS400相当品)		 C (t7.5) ―
ステンレス鋼材
(SUS304)		 SA (t3) ― SA6.5 SA8 SA8.5
SB (t4～5) ― SB6.5[4] SB8[4] SB8.5[4]
穴あけ対象 種別 サイズ (mm)
一般鋼材
ステンレス鋼材
共通		 丸穴
ポンチ		 穴径 (φ) 10 11 12 13 14 15
最大板厚 t6
一般鋼材
(SS400相当品)		 丸穴
ダイス		 A (t2～3.2) 10A 11A 12A 13A 14A 15A
B (t4～6) 10B 11B 12B 13B 14B 15B
溝形鋼(A面) ※1
(SS400相当品)		 C (t7.5) C10 C11 C12 ―
ステンレス鋼材
(SUS304)		 SA (t3) SA10 SA11 SA12 SA13 SA14 SA15
SB (t4～5) SB10[4] SB11[5] SB12[5] SB13[5] SB14[5] SB15[4]

※1 溝形鋼(A面)の穴あけには、専用ダイスCをご使用ください。

※2 最大板厚

長穴用

穴あけ対象 種別 サイズ (mm)
一般鋼材
(SS400相当品)		 長穴
ポンチ		 穴径 (W×L) 6.5×10 6.5×13 8.5×13 8.5×17 9×13.5
最大板厚 t6
長穴
ダイス		 A (t2～3.2) 6.5×10A 6.5×13A 8.5×13A 8.5×17A 9×13.5A
B (t4～6) 6.5×10B 6.5×13B 8.5×13B 8.5×17B 9×13.5B
穴あけ対象 種別 サイズ (mm)
一般鋼材
(SS400相当品)		 長穴
ポンチ		 穴径 (W×L) 10×15 11×16.5 12×17 ※ 13×17 ※
最大板厚 t6
長穴
ダイス		 A (t2～3.2) 10×15A 11×16.5A 12×17A ※ 13×17 A ※
B (t4～6) 10×15B 11×16.5B 12×17B ※ 13×17 B ※

※ HPC-615DFのみ対応。

IS-MP18LE販売品

丸穴用

商品コード 商品名 穴径
(φmm)		 ポンチ最大板厚t (mm) ダイス種類[板厚 (mm)]
一般鋼材(SS400相当品) ステンレス材(SUS304) A[t2～3.2] B[t4～6]
― ― 6 4 ― 6A 6B
― ― 8 6 4 8A 8B
― ― 10 5 10A 10B
― ― 11 11A 11B
― ― 12 12A 12B
― ― 13 13A 13B
― ― 14 14A 14B
― ― 15 15A 15B
― ― 16 4 16A 16B
― ― 17 17A 17B
― ― 18 18A 18B

長穴用

商品コード 商品名 穴径
(W×L)		 ポンチ最大板厚t (mm) ダイス種類[板厚 (mm)]
一般鋼材(SS400相当品) ステンレス材(SUS304) A[t1.6～3.2] B[t3.2以上]
― ― 6.5×10 6 4 6.5×10A 6.5×10B
― ― 8.5×13 5 8.5×13A 8.5×13B
― ― 10×15 10×15A 10×15B
― ― 11×15 11×15A 11×15B
― ― 12×18 4 12×18A 12×18B
― ― 13×19.5 13×19.5A 13×19.5B
― ― 14×21 14×21A 14×21B

HPC-N188WBL販売品

丸穴用

種別 サイズ (mm)
丸穴ポンチ 6 6.5 8 8.5 10 11 12 13 14 15 16 18
丸穴ダイス SB6 SB6.5 SB8 SB8.5 SB10 SB11 SB12 SB13 SB14 SB15 SB16 SB18
最大
板厚		 一般鋼材 (SS400) t2～t4 t2～t6 t2～t8
ステンレス材
(SUS304)		 t3～t4 t3～t4 t3～t6
溝形鋼 (傾斜面) ― t7.5

長穴用

種別 サイズ (mm)
長穴ポンチ 6.5×10 6.5×13 8.5×13 8.5×17 9×13.5 9×18
長穴ダイス 6.5×10B 6.5×13B 8.5×13B 8.5×17B 9×13.5B 9×18B
最大
板厚		 一般鋼材 (SS400) t2～t6 t2～t6
ステンレス材
(SUS304)		 t3～t4 t3～t4
溝形鋼 (傾斜面) ―
種別 サイズ (mm)
長穴ポンチ 10×15 10×20 11×16.5 12×18 13×19.5 14×21 15×21
長穴ダイス 10×15B 10×20B 11×16.5B 12×18B 13×19.5B 14×21B 15×21B
最大
板厚		 一般鋼材 (SS400) t2～t8
ステンレス材
(SUS304)		 t3～t6
溝形鋼 (傾斜面) t7.5

縦用長穴用

種別 サイズ (mm)
縦用長穴ポンチ TN12×20 TN14×20
縦用長穴ダイス TN12×20B TN14×20B
最大
板厚		 一般鋼材 (SS400) t2～t8
ステンレス材
(SUS304)		 t3～t6
溝形鋼 (傾斜面) t7.5

HPC-206WDF販売品

丸穴用

穴あけ対象 種別 サイズ (mm)
一般鋼材
(SS400相当品)		 丸穴ポンチ 穴径 (φ) 4 5 5.5 6 6.5 8 8.5 10
最大板厚 t2 t3 t4 t6
ステンレス鋼材
(SUS304)		 穴径 (φ) ― 6 6.5 8 8.5 10
最大板厚 ― t4
一般鋼材
(SS400相当品)		 丸穴ダイス A (t2～3.2) 4A 5A 5.5A 6A 6.5A 8A 8.5A 10A
B (t4～6)       6B 6.5B 8B 8.5B 10B
一般鋼材
(SS400相当品)
溝形鋼(A面) ※		 C (t7.5) ― C10
ステンレス鋼材
(SUS304)		 SA (t3) ― SA6 SA6.5 SA8 SA8.5 SA10
SB (t4～5) ― SB6 SB6.5 SB8 SB8.5 SB10

※溝形鋼(A面)の穴あけには、専用ダイスCをご使用ください。

穴あけ対象 種別 サイズ (mm)
一般鋼材
(SS400相当品)		 丸穴ポンチ 穴径 (φ) 11 12 13 14 15 16 18 20
最大板厚 t6
ステンレス鋼材
(SUS304)		 穴径 (φ) 11 12 13 14 15 16 18 20
最大板厚 t5/t6 t4/t6
一般鋼材
(SS400相当品)		 丸穴ダイス A (t2～3.2) 11A 12A 13A 14A 15A 16A 18A 20A
B (t4～6) 11B 12B 13B 14B 15B 16B 18B 20B
一般鋼材
(SS400相当品)
溝形鋼(A面) ※		 C (t7.5) C11 C12 C13 C14 C15 ―
ステンレス鋼材
(SUS304)		 SA (t3) SA11 SA12 SA13 SA14 SA15 SA16 SA18 SA20
SB (t4～5) SB11 SB12 SB13 SB14 SB15 SB16 SB18 SB20

※溝形鋼(A面)の穴あけには、専用ダイスCをご使用ください。

穴あけ対象 種別 サイズ (mm)
一般鋼材
(SS400相当品)		 ステンレス専用丸穴ポンチ 穴径 (φ) 11 12 13 14 15 16 18 20
最大板厚 t8
丸穴ダイス M8 (t7～8) 11M8 12M8 13M8 14M8 15M8 16M8 18M8 20M8

長穴用

穴あけ対象 種別 サイズ (mm)
一般鋼材
(SS400相当品)		 長穴ポンチ 穴径 (W×L) 6.5×10 6.5×13 8.5×13 8.5×17 9×13.5 9×18
最大板厚 t6
長穴ダイス A (t2～3.2) 6.5×10A 6.5×13A 8.5×13A 8.5×17A 9×13.5A 9×18A
B (t4～6) 6.5×10B 6.5×13B 8.5×13B 8.5×17B 9×13.5B 9×18B
一般鋼材
(SS400相当品)
溝形鋼(A面) ※		 C (t7.5) ― C9×13.5 ―

※溝形鋼(A面)の穴あけには、専用ダイスCをご使用ください。

穴あけ対象 種別 サイズ (mm)
一般鋼材
(SS400相当品)		 長穴ポンチ 穴径 (W×L) 10×15 10×20 11×16.5 12×18 13×19.5 14×21
最大板厚 t6
長穴ダイス A (t2～3.2) 10×15A 10×20A 11×16.5A 12×18A 13×19.5A 14×21A
B (t4～6) 10×15B 10×15B 11×16.5B 12×18B 13×19.5B 14×21B
一般鋼材
(SS400相当品)
溝形鋼(A面) ※		 C (t7.5) C10×15 C10×20 C11×16.5 C12×18 ―

※溝形鋼(A面)の穴あけには、専用ダイスCをご使用ください。

穴あけ対象 種別 サイズ (mm)
ステンレス
鋼材
(SUS304)		 ステンレス専用
長穴ポンチ		 穴径 (φ) 10×15 10×20 11×16.5 12×18 13×19.5 14×21
最大板厚 t6
ステンレス鋼用
長穴ダイス		 SB (t4～6) SB10×15 SB10×20 SB11×16.5 SB12×18 SB13×19.5 SB14×21
