パイプ開先加工機(エア式)
作業性の良いパイプ内径チャッキング機構
パイプ(配管)に直接取り付けて開先加工をしますので、作業場所を選ばす、着脱繰り返し作業が簡単・迅速におこなえます。パイプ内径チャッキング機構により芯出し不要です。
小型軽量でコンパクト

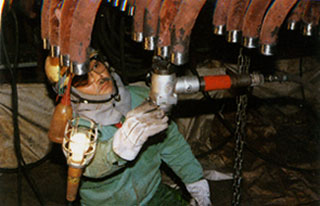

コンパクトな形状。可搬式で配管作業現場(特に狭い場所)での作業に最適です。

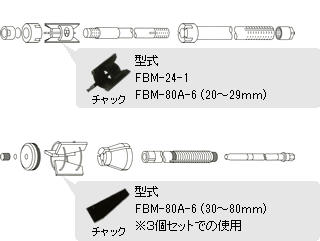

簡単なチャック交換が可能
チャック受け・袋ナット、または止め輪を外すだけでに交換できます。
無反動方式の構造
反力受内蔵で、切削時の反動がありません。
仕様表
| 商品コード | 297272 | 297270 | 297275 |
|---|---|---|---|
| 商品名 | エア開先機14～24mm | エア開先機20～80mm | エア開先機80～240mm |
| メーカー | 不二空機 | ||
| 型式 | FBM-24-1 | FBM-80A-6 | FBM-300-4 |
| 切削パイプ内径 (mm) | 14～24 | 20～80 | 80～240 |
| 最大トルク(N・m/kgf・m) | 49.0/5.0 | 113.0/11.5 | 431.0/44.0 |
| 無負荷回転数 (min-1) | 180 | 100 | 75 |
| 送り長さ (mm) | 30 | 30 | 60 |
| 軸心より外側まで (mm) | 27 | 39 | 135 |
| 全長 (mm) | 278 | 403 | 603 |
| 質量 (kg) | 2.9 | ― | 26.8 |
| 最大空気消費量 (m3/min) | 0.40 | 0.6 | 1.60 |
| 給気口ねじ寸法 (in) | PT 1/4 | PT 1/2 | |
| ホース内径 (mm) | 8 | 12.7 | |
販売品
| ビットツール | 部品番号 | 開先角度 | 寸法 | 適用機種 | ||
|---|---|---|---|---|---|---|
| 幅 | 長 | 厚み | ||||
| 外面開先用 | BIT-024E01 | 30° | 14 | 30 | 8.0 | FBM-24-1 |
| BIT-042E06 | 30° | 25 | 40 | 11.5 | FBM-80A-6,300-4 | |
| BIT-042E02 | 37.5° | 35 | 56 | |||
| BIT-042E03 | 45° | 25 | 50 | |||
| BIT-042E01 | 30° | 35 | 50 | FBM-300-4 | ||
| BIT-120E01 | 30° | 60 | 60 | FBM-80A-6,300-4 | ||
| 内面開先用 | BIT-024B06 | 30° | 14 | 30 | 8.0 | FBM-24-1 |
| BIT-042B01 | 30° | 25 | 40 | 11.5 | FBM-80A-6,300-4 | |
| BIT-042B02 | 45° | 25 | 50 | |||
| 平面開先用 | BIT-024F01 | ― | 14 | 25 | 8.0 | FBM-24-1 |
| BIT-042F02 | 25 | 30 | 11.5 | FBM-80A-6,300-4 | ||
| BIT-120F01 | 60 | 40 | FBM-300-4 | |||
