チューブ拡管機

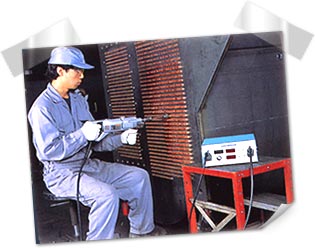

駆動源に電気を使用した拡管装置です。
拡管時の負荷トルクを電気的に検出し、あらかじめ設定した拡管量になるように、自動制御しながら拡管します。
ラチェットなどによる手動作業に対し、電動の駆動機を使うことで、作業効率が向上します。
多数の補修作業でも作業に負担がかかりません。
チューブローラ
拡管するための駆動機です。
正転、停止、逆転の動作をおこないます。
コントロールボックス
拡管量が常に一定になるよう制御するための機器です。
拡管時における電流値を2段階設定でき、拡管精度が格段に向上します。
仕様表
| 商品コード | 235085 | 235089 | ||
|---|---|---|---|---|
| 商品名 | チューブ拡管機16～25 | チューブ拡管機38～50 | ||
| メーカー | スギノマシン | |||
| メーカー名称 | エレドライブ(電動式トルク制御拡管装置) | |||
| 型式 | TR-504L | TR-508L | ||
| 拡管能力 ※1 |
鋼管、ステンレス管 (mm) | 16～25 | 38～50 | |
| 銅管 (mm) | 19～38 | 38～70 | ||
| チューブ ローラー |
無負荷 | 電流 (A) | 2.8 | 2.9 |
| 回転速度 (min-1) | 410 | 90 | ||
| 全負荷 | 電流 (A) | 8.0 | 10.0 | |
| 回転速度 (min-1) | 240 | 40 | ||
| 回転トルク (N・m) | 15.5 | 110 | ||
| 最大負荷 | 電流 (A) | 9.0 | 11.0 | |
| 回転速度 (min-1) | 230 | 37 | ||
| 回転トルク (N・m) | 18.0 | 123 | ||
| 質量 (kg) | 8.5 | 12.0 | ||
| スピンドルサイズ (mm) | □12.7 | □19 | ||
| 付属品 ※2 | マンドレルカップリング MC-44、MC-64 |
マンドレルカップリング MC-66、MC-86 |
||
- ※1 チューブ外径の目安
- ※2 チューブ・エキスパンダは販売になります
| 商品コード | 235091 | |
|---|---|---|
| 商品名 | チューブ拡管機コントロールボックス | |
| メーカー | スギノマシン | |
| メーカー名称 | エレドライブ(電動式トルク制御拡管装置) | |
| 型式 | TRC-1022A 100V | |
| コントロール ボックス |
設定電流単位 (A) | 0.01 |
| 最大設定電流値 (A) | 12.00 | |
| 入力電圧範囲 (V) | AC100 50/60Hz | |
| 外形寸法：幅×奥行×高 (mm) | 300×285×120 | |
| 質量 (kg) | 12.5 | |
