ベアリングヒーター
高精度に作られたベアリングも、取り付け方法を誤ると寿命を縮める結果になりかねません。例えば、プレスやハンマーによる圧入は、圧こんや傷を付ける原因となり、油の中で熱して内輪を膨張させる方法は火災の危険があり、効率的ではありません。
ベアリングヒーターは、ベアリングなど環状金属を誘導電流によって、迅速かつ均一に加熱し、熱膨張によって内輪を拡げ、焼ばめ作業を効率良くおこなうことができます。
ガス等の直火で熱する方法は不均一な熱膨張や材質変化を起こし危険です。
ベアリングヒーターは、むらなく均一に加熱する誘導加熱方式ですので、軸受に損傷を与えることなく熱膨張させることができます。
通電すると電磁誘導作用により、軸受に電流が流れ、それ自体の抵抗によって発熱しますので、軸受だけをすばやく加熱することができます。
火や油を使わないので安全性が高く、効率の良い焼ばめ作業が可能です。
油による焼ばめは、たとえ新油を使用した場合でも挿入後の清掃が必要で、余分な時間と経費を費やすことになります。
ベアリングヒーターは、油を使いませんので、きれいに加熱できます。
また、油の保守管理も不要なため、作業環境の改善に効果があります。
優れた作業性の
スライド式加熱テーブル
優れた作業性
- レバー操作のみで簡単に着脱できる優れた作業性のスライド式加熱テーブル
- 操作パネル一つですべてのコントロールとモニターが可能
- 遠隔操作用の外部入出力端子を装備
優れた加熱能力
- 加熱ワークに使用するI型コアによる電気特性の変化を自動的に感知し、常に最適な条件で過熱
- 出力は50％～100％まで10％刻みで任意に設定可能
- Ｉ型コアの取替えで、1台で小さいワークから大きなワークまで 広範囲に対応
優れた安全性
- 温度センサ異常、過電流、過負荷、コイル過熱などの充実した保護機能
- 小型で高感度なセンサが、常にワーク温度を監視、加熱速度が速くても検出面積が小さくても常に正確な温度を検出。
- うっかり温度センサを設置せずに加熱したり、万が一、装置の異常が発生した場合でも動作を緊急自動停止
- デジタル式温度検出自動停止装置が内蔵されていますので温度管理も万全
- 小型ポータブルのため、現場修理にも使用可能
- シールドベアリングの過熱も可能
- 専用のコントローラーを使用すれば温度管理も万全です。
仕様 IHE型
| 商品コード | 291508 | |
|---|---|---|
| 商品名 | ベアリングヒーター35～300/高温 | |
| メーカー | 江藤電機 | |
| 型式 | IHE0320 | |
| ベアリングサイズ | 最小内径 (mm) | 35 |
| 最大外径 (mm) | 300 | |
| 最大厚み (mm) | 110 | |
| 質量 (kg) | 40 | |
| 幅×長×高 (mm) | 295×755×565 | |
| 重量 (kg) | 43 | |
| 定格電流 (A) | 5.3 | |
| 電源 (V) | 三相 200-240 | |
| 温度制御 | 設定範囲 | 30-250度 |
| 温度センサタイプ | K形熱電対 | |
| 精度(電気的精度) | 1度 | |
| 時間制御 | 設定範囲 | 0-100分 |
| 精度 | 1s | |
| 出力調整 | 10％刻み | 50-100％ |
| 脱磁精度 | 30μT(3G)以下 | |

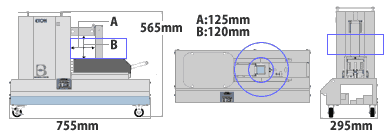

寸法図 IHE型
仕様 BHD型/BH型
| 商品コード | 291505 | 291506 | ― | |
|---|---|---|---|---|
| 商品名 | ベアリングヒーター55～110 | ベアリングヒーター85～250 | ベアリングヒーター100～300 | |
| メーカー | シンコー電装 | |||
| 型式 | BHD-2 | BH-4 | BH-5 | |
| ベアリング呼び番号 (ベアリング内径 (mm)) |
6311～6322 (φ55～φ110) | (φ85～φ250) | (φ100～φ300) | |
| 寸法 (mm) | W | 150 | 250 | 300 |
| WA | 40 | 60 | 70 | |
| L | 370 | 450 | 600 | |
| LC | 90 | 200 | 250 | |
| H | 230 | 406 | 458 | |
| HA | 95 | 120 | 150 | |
| HC | 40 | ― | ― | |
| φD | 55 | 85 | 100 | |
| HD | 75 | 200 | 200 | |
| 重量 (kg) | 14.0 | 43.0 | 75.0 | |
| 定格電流 (A) | 10 | 16 | 25 | |
| ケーブル長さ (m) | 1.8 | 2.0 | 2.0 | |
| 電源 V(AC) | 100 | 200 | 200 | |
| 付属品 | アンダーサイズバー UB-220・・・20～35mm UB-235・・・35～55mm |
アンダーサイズバー UB-425・・・25～35mm UB-435・・・35～55mm UB-455・・・55～85mm コントローラ CDT-202F |
アンダーサイズバー UB-535・・・35～55mm UB-555・・・55～85mm UB-585・・・85～100mm コントローラ CDT-204F |
|
寸法図
BHD型
BH型
