ヘキサプラグF型

配管開口部の一時的な閉塞を安全に効率良くおこなう

配管の補修工事後のフランジ部検査用などに使用

ヘキサプラグF型

フランジ・配管の溶接箇所に使用する検査用ヘキサプラグです。
管内部に挿入するプラグにメクラフランジが一体になっています。
ゴムリングでシールすることにより、溶接箇所のみを局部的に耐圧検査することができ、工期短縮・コストダウンにつながります。
石油備蓄基地などの配管の補修工事後のフランジ部検査用などに使用されます。

ヘキサプラグF型各部名称

各部名称

①	閉止板
②	押え板
③	ゴムリング
④	六角ナット
⑤	平座金
⑥	フランジ
⑦	カラーパイプ
⑧	Oリング

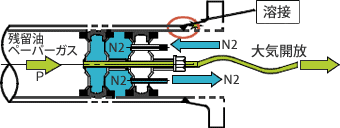

1. 溶接作業

溶接作業時の火花による引火爆発の危険から守るため、ヘキサプラグG型を使用し安全に溶接作業をおこないます。

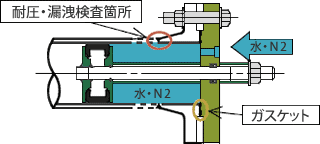

2. 漏洩検査

溶接作業終了後、ヘキサプラグF型を使用し、溶接箇所の耐圧性・漏洩検査をおこないます。(水またはN2を加圧して確認)

仕様表

商品コード		245718	245719	245717	245722	245724	245725
商品名		ヘキサプラグ F型15A/ 規格150	ヘキサプラグ F型20A/ 規格150	ヘキサプラグ F型25A/ 規格150	ヘキサプラグ F型40A/ 規格150	ヘキサプラグ F型50A/ 規格150	ヘキサプラグ F型80A/ 規格150
メーカー		六菱ゴム
規格	呼び径A	15	20	25	40	50	80
規格	呼び径B	1/2	3/4	1	1・1/2	2	3
配管寸法(ID)		16.1	21.4	27.2	41.2	52.7	78.1
フランジ(JPI)	規格	150
フランジ(JPI)	耐圧 (MPa)	0.84～1.98
カラーパイプ寸法 (mm)		100
重量 (kg)		0.6	0.8	1.6	1.8	3.1	6.2
シール性 (MPa)		3
使用圧力 (MPa)		1

商品コード		245727	245728	―	245734
商品名		ヘキサプラグ F型150A/ 規格150	ヘキサプラグ F型250A /規格150	ヘキサプラグ F型25A/ 規格300	ヘキサプラグ F型40A/ 規格300
メーカー		六菱ゴム
規格	呼び径A	150	250	25	40
規格	呼び径B	6	10	1	1・1/2
配管寸法(ID)		165.2	254.2	27.2	41.2
フランジ(JPI)	規格	150		300
フランジ(JPI)	耐圧 (MPa)	0.84～1.98		2.51～5.17
カラーパイプ寸法 (mm)		100
重量 (kg)		19.4	32	1.7	2.9
シール性 (MPa)		3
使用圧力 (MPa)		1

商品コード		245735	245736	245737	245738	245739
商品名		ヘキサプラグ F型50A /規格300	ヘキサプラグ F型80A /規格300	ヘキサプラグ F型100A /規格300	ヘキサプラグ F型150A /規格300	ヘキサプラグ F型200A /規格300
メーカー		六菱ゴム
規格	呼び径A	50	80	100	150	200
規格	呼び径B	2	3	4	6	8
配管寸法(ID)		52.7	78.1	102.3	165.2	199.9
フランジ(JPI)	規格	300
フランジ(JPI)	耐圧 (MPa)	2.51～5.17
カラーパイプ寸法 (mm)		100
重量 (kg)		3.8	8	11.7	21	28
シール性 (MPa)		3
使用圧力 (MPa)		1
