自動ボルト磨き装置

飛塵を防ぎ、安全で清潔な作業ができるボルト磨き用工具です。
ボルト磨き作業は、プラントなどにおけるメンテナンス時の点検・検査や締め付け力の確保のために重要で、かつ頻度の多い仕事です。
手作業では、飛塵が発生し危険で非能率ですが、自動研磨により作業の難点を解決します。

自動ボルト磨き装置

作業効率アップ

ワイヤホイールなどを用いる手作業より20倍もスピーディーに。
しかも均一できれいな仕上面が得られます。
垂直でも水平でも全方向に使え、前進・後退はエアモーターの押しボタン切り替えで、自動的におこなわれるため疲れません。

磨き作業前のボルト
磨き作業前

磨き完了後のボルト
磨き完了後

安全でクリーン

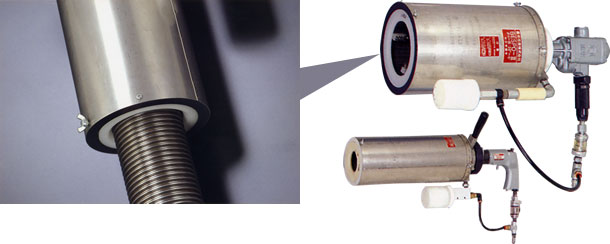

飛塵を防ぎ、安全で清潔な作業ができる全密閉、負圧シーリング構造です。
粉末の飛散がありませんので、事前の防塵対策が省けます。

簡単な取り扱い

軽合金と高力合成樹脂の組み合わせで軽量なため、持ち運びや操作が楽です。
調整リングを廻すだけで、適用範囲のあらゆる直径ボルトが磨けます。
カバーパイプの着脱は蝶ねじをまわすだけ、ガイドの取り替えはワンタッチ、ブラシの取り替えも簡単です。

バルブフランジの植込みボルト
バルブフランジの植込みボルトへ使用

水平に置かれたボルト
水平に置かれたボルトへ使用

架台に乗せ使用中
架台に乗せ使用

構造

  • 標準6気圧の圧縮空気を使用するエアモータで駆動します。
    その回転方向は、付属の押しボタンまたは操作グリップで容易に切り替えられます。
  • エアモータに直結したホルダの下端には、3~5本のブラシホルダが搖動できるように支持され、ブラシホルダの先端に、ブラシをボルトで固定します。
  • ホルダの外周には調整リングがあり、その上下位置をセットし、ブラシの開き寸法を調整します。
  • 回転部分はカバーパイプで覆われ、カバーパイプの下端にボルトを案内するためのガイドを取り付けます。
    カバーパイプは蝶ナットにより着脱が容易で、ガイドもワンタッチではめ込むことができ、セットボルトで固定できます。
  • カバーパイプ内の空気は、エゼクター式真空吸引器で常時負圧に保ち、ガイド孔とボルトとの隙間をシールし、飛塵の発散を確実に防止する構造です。

【構造図】 BESPO I型/特II型

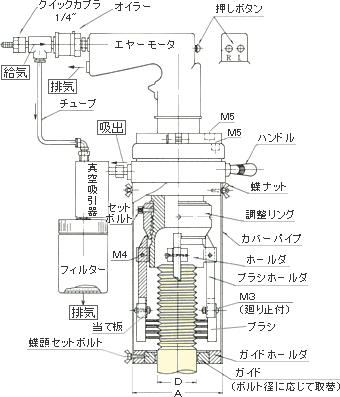

BESPO I型/特II型構造図
型別 A D 全長(mm)
I 102φ 5/8"~2" 約385
特II 143φ 2・1/8"~3・1/2" 約550

【構造図】 BESPO Ⅲ型

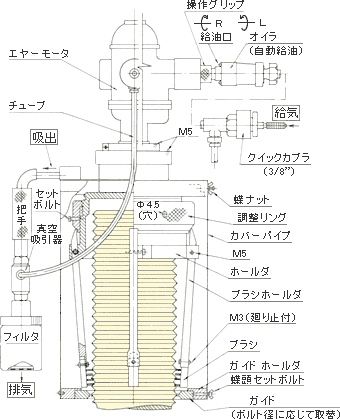

BESPO Ⅲ型構造図

使用手順

  1. カバーパイプを取り外し、使用するボルトの先端にブラシを当てがい、ブラシの開き寸法を決めた上で調整リングをセットします。
  2. 使用するボルト径に一番近い孔径のガイドを選び、ガイドホールダにはめ込みセットします。
  3. カバーパイプを取り付けた上で、給気器具を接続します。真空吸引器の動作が始まります。
  4. ボルトを挿入し、エアモータを駆動し作業をおこないます。
  5. ブラシの回転方向とねじのリード角との関係で、左右回転を組み合わせることにより、ボルトポリッシャーの前進-後進動作が滑らかとなり、ねじ山の前面部と背面部の磨きも均一となります。
  • ◎ 片手で持てる程度のボルトであれば、ボルトポリッシャーを架台等に水平に乗せて固定し、片手でボルトを抜き差しする作業も可能で、ボルト数が多い時は極めて能率的です。
  • ◎ ブラシの取り付けは、ブラシホールダのスリットにはめこみ、ボルトで固定するだけの簡単な方法です。
  • ◎ ボルトの傾きには制限を受けず、作業が自在におこなえます。ただし、スタッドボルトを植込み位置で磨く場合、ボルトポリッシャーの外径がボルトピッチで制限を受けることが稀にあります。

仕様

商品コード 291528 291521 291523 291525
商品名 ボルトポリッシャー
0型 1"-140
ボルトポリッシャー
2"-115
ボルトポリッシャー
3・1/2"-260
ボルトポリッシャー
5"-340
メーカー 豊光産業
型式 BESPO 0型 BESPO I 型 BESPO 特II 型 ※ BESPO III A型
適用範囲 ボルト
ねじ径
(inch) 1/2~1 5/8~2 2・1/8~3・1/2 3・3/4~5
(mm) 12~24 16~50 52~90 95~127
ボルト磨き長 (mm) 140 115 260 340
主要部分
の寸法
(mm)
全長 約370 約385 約550 約700
カバーパイプ:外径×長 76.3φ×177 101.6φ×185 143.2φ×347 199φ×422
付属ガイドの孔径 13.5/17/21/26 22/26/32
38.5/45/51
57.5/64/72
76.5/83/90
96/102/110
115/127
標準
ブラシ
台(合成樹脂)
高×幅×長
10×15×47 12×15×47
植毛(SUS) 線径0.3
全重量 (kg) 約3.4 約4.2 約5.8 約12.8
計画値 給気圧量 (atg) 6
回転数 (rpm) 1,300~900 1,000~500 950~750
空気
消費量
(Nm3/分)
エアモータ 0.9~0.5 0.7~0.3 1.5~1.9
真空吸引器 0.1 0.2
1~0.6 0.8~0.4 1.7~2.1
付属品 ガイド・工具および工具箱
  • ※テンショナ使用型タービンボルト用
  • ◎ブラシおよびフィルターは販売品となります。

ボルト径とボルト磨き長により機種を選定してください。
なお、植込み位置のスタッドボルトへ使用する場合は、カバーパイプの外径を参照ください。

販売品

商品コード 種類 適用機種 使用時の必要数
ブラシ 0型 3
I 型・特 II 型 4
III 型 5
フィルター 0型 1
I 型・特 II 型 1
III 型 1
