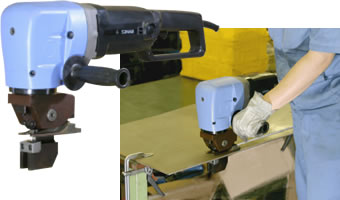

ニブラ
ニブラ
- 板材をプレスの応用で切断するパンチタイプです。
棒状の刃物を上下動させ、材料の端面から打ち抜く動作の連続で切断します。 - 薄板から厚板まで歪みが少なく安定した切断作業が可能です。
- ポータブル型なので現場作業に最適です。
- 切断・窓抜き作業に！
CN16SA…作業対象：鋼板、キーストンプレート。
CN32、CN60…作業対象：鋼板、ステンレス。 - 切断スピードが速い！
- CN16SAは77dBの低騒音です。
- 溶接箇所や二枚重ね部分も切断可能で、タンクなどの解体に最適です。
- 動刃(10mmまで)・受刃(1mmまで)再研磨ができ、経済的です。
- バランサーなどの吊り下げ用補助具付。
- 機体保持器具”シュー”付で振動が少ないです。
- モータは二重絶縁構造で安全です。
仕様表
| 商品コード | 234003 | 234004 | 234005 | 234007 |
|---|---|---|---|---|
| 商品名 | ニブラ1.6mm | ニブラ3.2mm | ニブラ6mm | ハイニブラ8mm |
| メーカー | 日立工機 | サンワ | ||
| メーカー名称 | ニブラ | ハイニブラ | ||
| 型式 | CN16SA | CN32 | CN60 | SN-800G |
| 切断能力 (mm) | 鋼板：1.6 キーストンプレート：1.2 最小切断半径：40 |
鋼板：3.2 ステンレス：2.3 最小切断半径：100 |
鋼板：6.0 ステンレス：4.0 最小切断半径：180 |
軟鋼板・SS材：8.0 ステンレス・硬鋼：6.0 アルミニウム：10.0 最小切断半径：250 |
| 切幅 (mm) | ― | 11 | ||
| 中抜下穴 (φmm) | ― | 80以上 | ||
| 電源 (V) | 単相100 | 単相200 | ||
| 電流 (A) | 4.2 | 7.0 | 14.0 | ― |
| 消費電力 (W) | 400 | 670 | 1,330 | 2,200 |
| 切断速度 (m/分) | ― | 1.6 | ||
| ストローク数 (回/分) | 2,300 | 900 | 720 | ― |
| 全長×全高(mm) | 250×176 | 196×234 | 470×226 | 552×325.5 |
| コード (m) | 2心・2.5 | 3心・2.5 | 3心・2.5 | 2.4 |
| 質量 (kg) | 1.6 | 5.8 | 8.5 | 17.3 |
| 付属品 | 六角棒スパナ(2.5・4mm) | 六角棒スパナ(3・4mm) | 六角棒スパナ(4mm)、 両口スパナ(17×19mm)、 サポータ、フックスパナ、 つば付サイドハンドル |
吊り下げ用補助具、 シュー |
販売品
| 商品コード | 商品名 | 日立工機品番 | 適用機種 |
|---|---|---|---|
| ― | CN16用 ポンチ | 998030 | CN16SA |
| ― | CN16用 ダイス | 998039 | |
| ― | CN32用 ポンチ | 943371 | CN32 |
| ― | CN32用 ダイス | 943390 | |
| ― | CN60用 ポンチ | 984540 | CN60 |
| ― | CN60用 ダイス | 984541 | |
| ― | 動刃 | ― | SN-800G |
| ― | 受刃 | ― |
