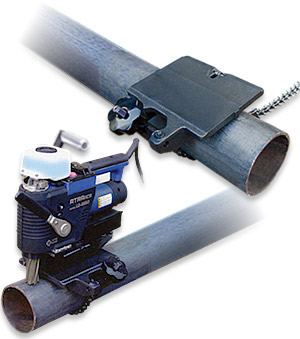

穴あけ機アトラエース(磁気応用型)

軟鋼材への穴あけに。
簡単に刃物交換ができるワンタッチ刃物交換方式。
安定した強力磁気吸着。

A-3000 AR-3000 QA-4000 QA-6500

仕様表

商品コード			295100	295126	295122	295128
商品名			アトラA-3000	アトラAR-3000	アトラA-QA4000	アトラA-ARA100
メーカー			日東工器
仕様			A-3000	AR-3000	QA-4000	ARA-100
電源			AC100V 50/60Hz			AC200V 50/60Hz
電気ドリル	定格消費電力 (W)		680			1,800
	定格電流 (A)		7			9
	無負荷回転速度 (min^-1(r.p.m))		700		750	110～210/330～660(-)
マグネット消費電力 (W)			34		50	80
穴あけ能力 (mm)	ジェットブローチワンタッチタイプ	35L	穴径φ17.5～φ30/板厚9～35		穴径φ17.5～φ40/板厚9～35	穴径φ17.5～φ40/板厚13～35
		50L	―			穴径φ17.5～φ65/板厚13～50
		75L	―			穴径φ17.5～φ55/板厚13～75
	ジェットブローチ	75L	―			穴径φ50～φ100/板厚13～75
	ハイブローチワンタッチタイプ	12L	穴径φ14、φ15/板厚9～12			―
	ハイブローチワンタッチタイプ	25L	穴径φ16～φ30/板厚9～25		穴径φ16～φ18/板厚9～25	穴径φ17.5～φ35/板厚13～25
	ツイストドリル	25L	―			穴径最大φ32
マグネット最大磁力 (N [kgf])			7,056 [720]		6,664	17,000 [1,732]
マグネット寸法 (mm)			92×172		82×172	110×220
キャブタイヤコード			1.25mm² 3芯 5m
本体質量(重量) (kg)			14		18.5	30
その他機能			再起動防止磁石断線時起動防止	位置調整機能付回転330゜前後スライド20mm	クイックリターン作業時間短縮横ズレ検知緊急自動停止	回転30° 前後スライド20mm

商品コード			295109	295123
商品名			アトラA-5500	アトラQA-6500
メーカー			日東工器
仕様			A-5500	QA-6500
電源			AC100V単相 50/60Hz	AC200V単相 50/60Hz
電気ドリル	定格消費電力 (W)		970	1,010
	定格電流 (A)		10	5.2
	無負荷回転速度 (min^-1(r.p.m))		520	400/750
マグネット消費電力 (W)			40	75
穴あけ能力 (mm)	ジェットブローチワンタッチタイプ	35L	穴径φ17.5～φ40/板厚9～35	穴径φ17.5～φ40/板厚9～35
		50L	穴径φ17.5～φ55/板厚9～50	穴径φ17.5～φ65/板厚9～50
		75L	穴径φ17.5～φ55/板厚9～75	―
	ハイブローチワンタッチタイプ	25L	穴径φ17.5～φ35/板厚9～25	穴径φ18～φ35/板厚9～25
	マグネット最大磁力 (N [kgf])		10,000 [1,020]	9,800 [1,000]
マグネット寸法 (mm)			86×170	100×200
キャブタイヤコード			1.25mm² 3芯 5m
本体質量(重量) (kg)			17.5	26
その他機能			停電・コード断線時：モータ再起動防止マグネット断線時：モータ再起動防止自動給油機構搭載	自動ステップ送り切り屑の途中切断・排出クイックリターン作業時間短縮再起動防止横ズレ検知緊急自動停止

※ 材質SS400相当
