![アンカー打込機](img/anchor_uchikomi_01.gif)
![オールアンカー](img/anchor_uchikomi_02.gif)
![あと施工アンカー(芯棒打ち込み式)の施工を安全・確実・快適に!](img/anchor_uchikomi_03.gif)
あと施工アンカーとは、コンクリートに何かを取り付ける(または固定する)ときに用います。
いわば、コンクリート用のねじや釘のようなものです。コンクリートが固まった後にドリルで孔をあけ、あとからモノを固定するので「あと施工アンカー」と呼ばれます。
通称として、あと施工アンカーの芯棒打込み式のものが「オールアンカー」と呼ばれています。
※オールアンカーはサンコーテクノ株式会社が商標登録している商品名です。
![オールアンカーを3秒で打ち込み完了](img/anchor_uchikomi_04.gif)
![ねじ部損傷もなく、打ち損じもない!](img/anchor_uchikomi_09.gif)
![狭い場所や天井も施工可能](img/anchor_uchikomi_10.gif)
![狭い場所でも施工可能](img/anchor_uchikomi_11.jpg)
狭い場所でも施工可能
![軽量なため天井への打ち込みもらくらく](img/anchor_uchikomi_12.jpg)
天井もらくらく施工
![損傷や打ち損じもなく、アンカーを打ち込むことができます](img/anchor_uchikomi_13.jpg)
ねじ部損傷もなく、打ち損じもない!

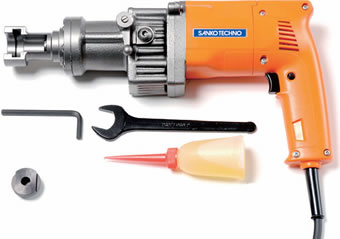

![オールアンカー専用電動油圧マシーン アンカー打込機](img/anchor_uchikomi_14.jpg)
仕様表
商品コード |
232678 |
商品名 |
アンカー打込機 |
メーカー |
サンコーテクノ |
メーカー名称 |
オールアンカー専用電動油圧マシーン アンカー打込機 |
型式 |
SD-385C |
適用範囲 ※1 |
オールアンカーC・SC・C-D M6~M20、W30、W40、M10D~M20D |
電源・電流 |
単相交流100V 50/60Hz 10.2A |
施工時間 |
約3秒 ※2 |
外形寸法 (mm) |
長385×幅92×高198 |
質量 (kg) |
4.5 |
付属品 |
プッシュナット(M10・M12・M16・M20)、 オイル、スパナ、 六角レンチ、プラスチック収納ケース |
- ※1 本機はオールアンカー専用です。
プッシュナット手配にてオールアンカーM6・M8・M8D~M20D・W30・W40も使用可能です。
- ※2 コンクリート強度Fc=30N/mm2、オールアンカーC-2013を使用したメーカー調べによる実測値です。
プッシュナット・オールアンカー対応表
プッシュナット品番 |
適合オールアンカー |
取り扱い |
PN-M6 |
C-6、SC-M6 |
販売品 |
PN-M8 |
C-8、SC-M8 |
PN-M10 |
C-10、SC-M10 |
付属品 |
PN-M12 |
C-12、SC-M12 |
PN-M16 |
C-16(C-1619を除く)、SC-M16 |
PN-M20 |
C-20、SC-M20(C-2023、SC-2023を除く) |
PN-W30 |
C-W30、SC-3060 |
販売品 |
PN-W40 |
C-W40、SC-4070 |
PN-M8D |
C-M8D(C-850Dを除く) |
PN-M10D |
C-M10D |
PN-M12D |
C-M12D |
PN-M16D |
C-M16D |
PN-M20D |
C-M20D |
オールアンカー Cタイプ
![Cタイプ](img/anchor_uchikomi_hanbai01.jpg)
オールアンカー SCタイプ
![SCタイプ](img/anchor_uchikomi_hanbai02.jpg)
オールアンカー C-Dタイプ
![C-Dタイプ](img/anchor_uchikomi_hanbai03.jpg)
販売品
プッシュナットメーカー品番 |
適合オールアンカー |
PN-M6 |
C-6、SC-M6 |
PN-M8 |
C-8、SC-M8 |
PN-W30 |
C-W30、SC-3060 |
PN-W40 |
C-W40、SC-4070 |
PN-M8D |
C-M8D(C-850Dを除く) |
PN-M10D |
C-M10D |
PN-M12D |
C-M12D |
PN-M16D |
C-M16D |
PN-M20D |
C-M20D |
