回転角レンチ トルシャット

ナット回転角法の
締め付けに
最適な電動レンチ

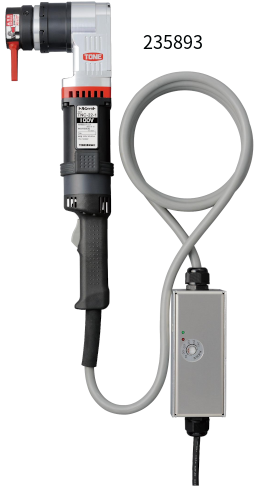

回転角レンチ トルシャット

溶融亜鉛めっき高力六角ボルト用

ナット回転角法締め付けをおこなう電動レンチです。溶融亜鉛めっき高力六角ボルト、12G溶融亜鉛めっき高力六角ボルトの本締めが可能です。
所定のトルクで一次締め後、ナットに一定の回転角度を与えるだけで所定のボルト軸力が導入されるため、締め付け後のトルクチェックを省略できます。

溶融亜鉛めっき高力六角ボルト、12G溶融亜鉛めっき高力六角ボルト

ナット回転角法とは
ナットを締め付けることによってボルトに一定の伸びを与え、ボルト軸力を推定しようという考えに基づいた、ねじの基本釣原理を利用した締め付け方法で、ボルトとナットの相対回転角度を指標とします。塑性域締め付けおいては、変動しやすい「トルク係数値」の影響を受けにくいため、締め付けは厳格な管理が不要です。高い軸力が得られますので、接合部の疲労寿命や、すべり抵抗の向上が望めます。

締付角度自動制御

締付角度自動制御

内蔵型制御器の”締付角度設定ダイヤル”にて締め付け角度を設定するだけで、レンチを自動制御。
反力を受けるまでの空転角度は計測せずに、ナットの回転角度だけを確実に計測することで、精度の高い回転角法締めを実現します。
制御器が本体に内蔵されており、小型軽量なので使いやすいレンチです。

レンチ本体を回さず挿入できる専用レバーソケット

レバーソケット

反力受がレンチ本体に固定されていないので、ソケット部をナットに挿入する時にレンチ本体を回すことなく簡単に挿入できます。
また反力受が部材にあたるまで、レンチ本体が共回りするようなこともありません。
※TN-12-1は、インパクトソケットおよび反力レバーを使用します。

薄型レバーソケットタイプ

レバーソケットが小径ロング仕様(スリムレバーソケット)となっており、 リブ付フランジ部の締結に最適です。

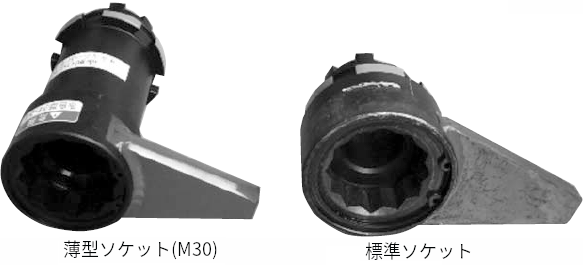

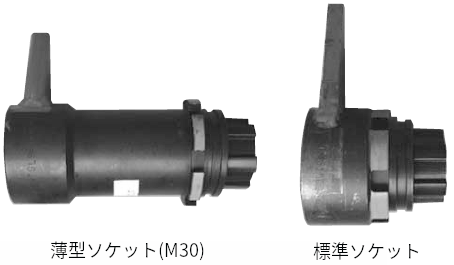

薄型レバーソケットタイプ比較
薄型レバーソケットタイプ比較

トルシアボルト用

合成床版( SCデッキ) 鋼板締結などに用いられる溶融亜鉛メッキトルシア形高力ボルト(破断溝なし)用もございます。

狭い箇所に対応するコーナー型

レンチ全長が短く設計され、狭所での作業に対応するコーナー型もご用意しています。
橋梁などのUリブ部、トラス部の集合箇所など、標準機では使えない狭い箇所の締め付けに対応しています。

シャーレンチ(コーナー型、極短型)

安心のメンテナンス体制

メンテナンスは測機・工具センターに集約し、安心してご使用いただけるよう、独自の高度な点検体制を整えております。

測機・工具センターで集中メンテナンス
電動レンチ点検、動力レンチテスター
動力レンチテスター

仕様表・概要

仕様表

標準型

商品コード 商品名

回転角レンチ-

メーカー 型式 適用ボルトサイズ

(付属ソケット)

電圧

(V) 単相

質量

(kg)

備考
235928 M12-1 TONE TN-12E-1T 高力:M12 100 3.3
235930 M16・20-1 TONE TN-20E-1 溶融亜鉛めっき高力:M16・M20
12G 溶融亜鉛めっき高力:M16
100 5.1
235931 M16・20-2 TONE TN-20E-2 溶融亜鉛めっき高力:M16・M20
12G 溶融亜鉛めっき高力:M16
200 5.1
235940 M20・22-1 TONE TN-22E-1 溶融亜鉛めっき高力:M20・M22 100 5.6
235941 M20・22-2 TONE TN-22E-2 溶融亜鉛めっき高力:M20・M22 200 5.6
235944 M22TC ボルト用-2 TONE TNS-22E-2 溶融亜鉛めっきトルシア形高力:M22 200 5.6 トルシアボルト用
235942 M22・24-1 TONE TN-24E-1 溶融亜鉛めっき高力:M22・M24 100 6.1
235943 M22・24-2 TONE TN-24E-2 溶融亜鉛めっき高力:M22・M24 200 6.1
235932 M16 ~ 24-1M マキタ 6924AN 溶融亜鉛めっき高力:M16・M20・M22・M24 100 5.9 二重絶縁
235926 12G M22・24-1 TONE TN27E-1 溶融亜鉛めっき高力:M24
12G 溶融亜鉛めっき高力:M22・M24
100 7.0 二重絶縁
235927 12G M22・24-2 TONE TN27E-2 溶融亜鉛めっき高力:M24
12G 溶融亜鉛めっき高力:M22・M24
200 7.0
235945 M30-1 TONE TN-30E-1 溶融亜鉛めっき高力:M30 100 8.0
235947 M24・30 薄型 -1 TONE TN-30E-1 薄 溶融亜鉛めっき高力:M30
12G 溶融亜鉛めっき高力:M24
100 8.0 薄型ソケット付
235948 M24・30 薄型 -2 TONE TN-30E-2 薄 溶融亜鉛めっき高力:M30
12G 溶融亜鉛めっき高力:M24
200 8.0 薄型ソケット付



コーナー型

商品コード 商品名

回転角レンチ-

メーカー 型式 適用ボルトサイズ

(付属ソケット)

電圧

(V) 単相

質量

(kg)

備考
235893 コーナー/M20・22-1 TONE TNC22-1T 溶融亜鉛めっき高力:M20・M22
12G 溶融亜鉛めっき高力:M20
100 5.6
235894 コーナー/M20・22-2 TONE TNC22-2T 溶融亜鉛めっき高力:M20・M22
12G 溶融亜鉛めっき高力:M20
200 5.6
235895 コーナー/M22・24-1 TONE TNC24-1T 溶融亜鉛めっき高力:M22・M24
12G 溶融亜鉛めっき高力:M22・M24
100 6.5
235896 コーナー/M22・24-2 TONE TNC24-2T 溶融亜鉛めっき高力:M22・M24
12G 溶融亜鉛めっき高力:M22・M24
200 6.5
