プレセット形トラックホイールナット用トルクレンチ
- 角ドライブが上下にあるので、1本のトルクレンチで左右ねじのトルク管理がおこなえます。
- 左右交互に使用する場合に、トルクレンチを2本用意する必要がありません。
- 大型トラック、バスなどのホイールボルト（JIS方式/新・ISO方式）の締め付け、増し締めに適しています。
設定したトルクに達するとトグルが作動し、軽くきれいなシグナル音や感触で締め付け完了を感知できます。
トルクの変更は目盛によって容易におこなえます。トルク能力範囲のトルク値の中から､希望するトルク値をあらかじめセットするトルクレンチです｡
トルク調整ハンドルが内蔵されています。外付けのトルク調整工具が不要で、簡単にトルク調整がおこなえます。

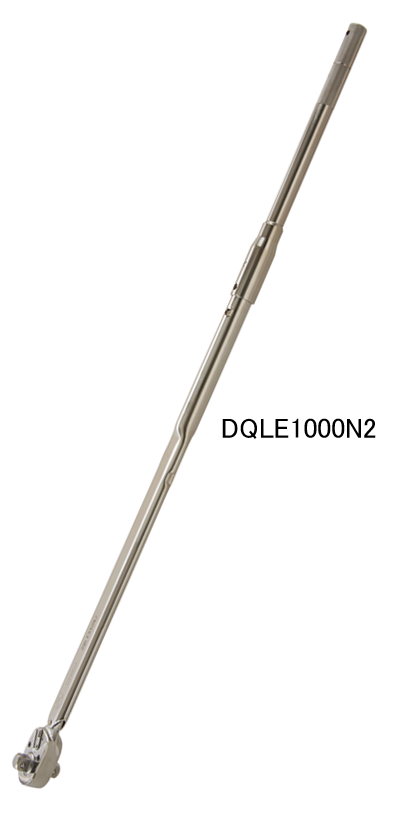

DQLE1000N2のエクステンションハンドル部はプッシュボタンにより簡単に着脱可能。保管時には取り外してコンパクトになります。
維持・管理が欠かせない測定工具だからこそ、出荷時校正された機器が必要なときに手配できるレンタルという選択をおすすめします。
また、校正に出す期間の代替機や突発的な作業でも、レンタルが有効です。
- ISO9001:2015認証を取得し、国家標準へトレースされた校正設備を整えて信頼ある校正体制を確立しており、校正証明書を添付してレンタル出荷しています。
- 返却時、ご使用後のデータ(トルクレンチ検査報告書)を提出いたします。 作業の適正判断の参考にご活用いただけます。
仕様表
| 商品コード | 236374 | 236375 | 236157 | |
|---|---|---|---|---|
| 商品名 | トルク締付用750N /トラック用 |
トルク締付用850N /トラック用 |
トルク締付用1000N/トラック用 | |
| メーカー | TONE(前田金属工業) | 東日製作所 | ||
| メーカー名称 | プレセット形トルクレンチ(左右ねじ用) | シグナル式トルクレンチ/締付作業用 | ||

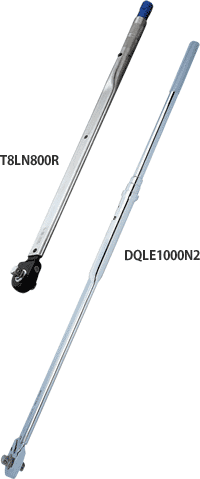

| 型式 | T8LN800R | T8LN850R | DQLE1000N2 | |
| トルク調整範囲 (N・m) |
最小～最大 | 160～800 | 100～850 | 200～1,000 |
| 1目盛 | 5 | |||
| 適用ねじ(参考) | 普通鋼 | M24～M30 | M18～M36 | M30 |
| ハイテン | M16～M20 | M12～M36 | M24 | |
| 表示単位 | N・m | |||
| 寸法 (mm) | A | 25.4 | ||
| B | 69.0 | 76 | ― | |
| H | 90.1 | 85 | 87 | |
| T | 29 | 29 | 34 | |
| L | 999 | 1,538 | 1,515 | |
| 最大トルク時の手力 (N) | 988 | 680 | 714 | |
| 質量 (kg) | 5.4 | 8.9 | 7.9 | |
| 精度 (%) | ±4 | ±3 | ||

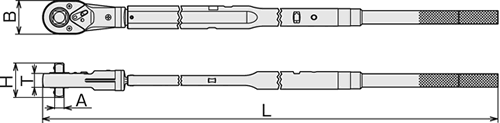

寸法図
使用上の注意
- 検査用としては使用できません。
- 使用条件により最大トルクが出ない場合があります。
