締付用 パイプレンチ形トルクレンチ
締付用 パイプレンチ形トルクレンチ
- トルクレンチのヘッドがパイプレンチになっているため配管工事、ねじ鉄筋の締め付けなどに威力を発揮します。
- 設定したトルクに達するとトグルが作動し、軽くきれいなシグナル音で締め付け完了を感知できます。
- トルクの変更は目盛によって容易におこなえます。
- PHLE1300N2はトルク調整ハンドルを内蔵。
外付けのトルク調整工具が不要で、簡単にトルク調整がおこなえます。

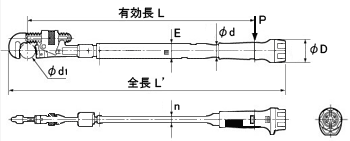

寸法図
仕様表
| 商品コード | 236410 | 236412 | 236413 | 236414 | 236416 | ||
|---|---|---|---|---|---|---|---|
| 商品名 | トルク締付用/ パイプレンチ形 100N |
トルク締付用/ パイプレンチ形 200N |
トルク締付用/ パイプレンチ形 280N |
トルク締付用/ パイプレンチ形 420N |
トルク締付用/ パイプレンチ形 1300N |
||
| メーカー | 東日製作所 | ||||||
| メーカー名称 | パイプレンチヘッド付プリセット形トルクレンチ | ||||||
| 型式 | PHL100N | PHL200N | PHL280N | PHL420N | PHLE1300N2 | ||
| トルク調整範囲 最小～最大(N・m) |
20～100 | 40～200 | 40～280 | 60～420 | 300～1300 | ||
| 1目盛 | 1 | 2 | 2 | 3 | 5 | ||
| 最大トルク時の手力：P (N) | 270 | 392 | 387 | 412 | 765 | ||
| 適用パイプ外径 (mm) | 13～38 | 13～38 | 13～38 | 26～52 | 26～52 | ||
| パイレン | 呼び寸法 | 350 | 350 | 350 | 450 | 450 | |
| 基準管径：φd1 | 25.5 | 25.5 | 25.5 | 39 | 39 | ||
| 寸法 | 有効長：L | 370 | 723 | 723 | 1,020 | 1,701 | |
| 全長：L' | 472 | 833 | 833 | 1,122 | 1,831 | ||
| 本体 | m | 28 | 35 | 35 | 38.6 | 52 | |
| n | 12.2 | 15 | 15 | 16.1 | 20 | ||
| φd | 21.7 | 27.2 | 27.2 | 30 | 40 | ||
| φD | 40 | 51.5 | 51.5 | 45 | 30 | ||
| 質量 (kg) | 1.6 | 2.9 | 2.9 | 4.8 | 10 | ||
| 精度 (％) ※レンタル出荷時 |
±3 | ||||||
- 注：検査用としては使用できません。
- 【トルクレンチの校正基準について】
弊社自社保有のテスターにより、メーカー新品時精度と同等の「99N・m未満：±5、100N・m以上：±3」を基準とし、
JIS規格に基づいて校正を実施しております。（お客様からのご要望により新JIS規格での対応も承ります）
