ねじ込み式スタッドS-BT用鋼材留め付け工具

ねじ込み式スタッドS-BT用鋼材留め付け工具

無溶接で安全・迅速な鋼材への留め付けを実現

ねじ込み式スタッド

S-BT工法は、鋼材にねじ込み式スタッドを立て、計装品や配管、グレーチングなどを留め付ける工法です。溶接の必要がなく、作業は安全で迅速。さらに安定した高い施工品質を実現するファスニングソリューションです。

効率良い作業を実現するS-BT工法専用工具セット

充電式ドリルSF BT 22-A

充電式ドリルSF BT 22-A

充電式ドリルドライバーSFC 22-A

充電式ドリルドライバーSFC 22-A

ねじ込み式スタッドのS-BT工法専用工具。
高速下穴あけ、正確なスタッド打ち込み、適正トルクでのナット締め付けと、信頼の施工を実現する工具です。

溶接工法の置き換えにより効率化が実現する新工法

作業改善を実現するS-BT工法

管フランジの接合

S-BT工法は鋼材に下穴を開け、下穴にタッピングすることでねじ込み式スタッドが固着。
そこに対象物をナットで締め付けるという流れの施工方法です。
従来の、溶接・貫通穴によるボルト留め・クランプなどの工法は、高度な施工技術と施工管理を要します。
特に、多くの場面でおこなわれている溶接には多数の作業が付随し、また危険度が高い作業です。
それら工法に比べ、簡単に施工が可能。いずれも専用工具にて施工します。
(左図) ねじ込み式スタッド固着の様子

容易で直感的な施工方法

下穴を開けてスタッドをねじ込む、特別な技術の要らない工法のため、溶接作業に比べて簡単に留め付けがおこなえます。従来の溶接工法の置き換えにより効率化が図れ、大幅な施工時間短縮が実現できます。
下穴は非貫通で小径のため、施工は短時間。また、施工確認には専用ツール、チェックゲージを使用。埋め込み確認と調整が視覚的で簡単におこなえます。(チェックゲージはねじ込み式スタッドに付属します。)

無溶接で安全

ねじ込み式で、溶接が不要となるため、溶接作業に伴う危険がありません。

高い信頼性を確保

ねじ込み式スタッドの耐荷重は約180kg、腐食、振動も考慮した設計です。
高い信頼性で幅広い作業環境に適用します。
また専用ツールによる明確な確認方法で施工の信頼性を確保しています。

ねじ込み式スタッドは幅広い場面に対応するバリエーション

ねじ込み式スタッド

従来の打鋲式スタッドであった火薬使用に伴う制限がなく、母材は炭素鋼に加えてアルミにも対応。幅広い鋼材の留め付け場面に対応する材質・サイズ展開です。詳しくは販売品にてご確認ください。

  • 留め付け物厚さに応じた2種類のスタッド長 7mm以下用、15mm以下用
  • 腐蝕環境に応じた2種類の材質 溶融亜鉛メッキ、ステンレス
  • 留め付け物の大きさに応じた2種類のスタッド径 M8、M10

施工から確認まで効率な留め付けを実現

留め付けの基本的な流れ

充電式ドリル

下穴開け

高速下穴開け

充電式ドリルドライバー

打ち込み

トルク制御された正確なねじ込み式スタッド打ち込み

チェックゲージ

施工確認

チェックゲージを用いた容易で直感的な施工確認

充電式ドリルドライバー

留め付け

適正トルクでのナット留め付け

施工例

チャンネルを介して計装品を留め付ける場合

手順1

留め付け位置をマーキング

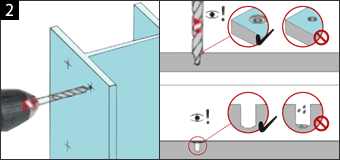

手順2

専用ステップビットで下穴穿孔
※ステップビットが母材のコーディングを削るまで穿孔し切粉を除去

手順3

ねじ込み式スタッドを留め付け

手順4

チェックゲージで確認

手順5

付属のナットでチャンネルを留め付け

手順6

チャンネルに計装品を固定

ねじ込み式スタッドと全ネジの接続方法

ねじ込み式スタッドと全ネジの接続はロングナットを使用します。
ヒルティ純正品はM10以上のサイズからございます。詳しくは販売品にてご確認ください。

ねじ込み式スタッドと全ネジの接続方法

※ シーリングハンガーを接続に使用しないでください。許容安全荷重がハンガー本体の耐力になります。

幅広い場面でご活用いただけます

プラントメンテナンスや高速道路設備をはじめとする、多目的の鋼材への留め付け場面で活躍します。

高速道路設備

  • 雨樋の留め付け
  • 橋梁桁下のネット留め付け
  • 照明・ケーブルなど道路設備の留め付け

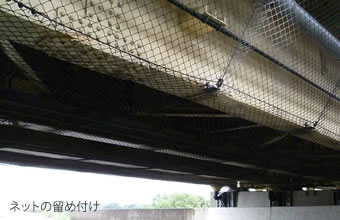

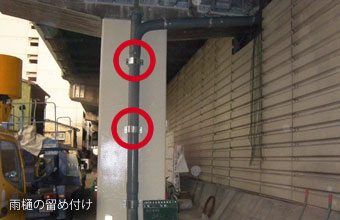

雨樋の留め付けネットの留め付け

鋼材への留め付けを用いた多種・多様の目的

  • グレーチングの鋼母材への留め付け
  • 鉄骨梁の留め付け
  • ケーブルトレイの留め付け
  • チャンネル材、計装品など接続箱の留め付け
  • 配線の留め付け
  • 締め金の留め付け
  • 標識の留め付け

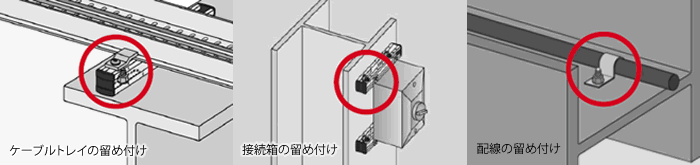

ケーブルトレイ、接続箱、配線の留め付け

仕様表

商品コード 232155
商品名 ヒルティ/ねじ込み式スタッド留付ドリル充一式
メーカー ヒルティ(Hilti)
下穴施工工具 メーカー名称 充電式ドリル
型式 SF BT 22-A
留め付け・締め付け工具 メーカー名称 充電式ドリルドライバー
型式 SFC 22-A
付属品 バッテリー×4、充電器×2、ナットセッター(M8用、M10用)、ツールバック

販売品(ねじ込み式スタッド)

炭素鋼(一般環境下での汎用留め付け)

商品コード 522291 522288 522289 522290
商品名 ねじ式スタッド
M8/7 A 1個
ねじ式スタッド
M8/7 A 100個
ねじ式スタッド
M8/15 A 100個
ねじ式スタッド
M10/15 A 100個
メーカー ヒルティ(Hilti)
メーカー名称 ねじ込み式スタッド
S-BT
メーカー品番 2139174 2148618 2140528
メーカー品名 S-BT-MF M8/7 AN6 S-BT-MF M8/15 AN6 S-BT-MF M10/15 AN6
スタッド径 M8 M8 M8 M10
留め付け物厚さ (mm) 7 7 15 15
材質 炭素鋼(S38C相当、多層コーティング)
入数 (個) 1 100

※ 許容安全荷重はページ下部の表をご確認ください。

※ ねじ込み式スタッドをご購入の際は、留め付け箇所、対象物など詳細を確認させていただきます。

ステンレス(腐蝕環境下での汎用留め付け)

商品コード
商品名 ねじ式スタッド
M8/7 S 100個
ねじ式スタッド
M8/15 S 100個
ねじ式スタッド
M10/15 S 100個
メーカー ヒルティ(Hilti)
メーカー名称 ねじ込み式スタッドS-BT
メーカー品番 2139172 2148612 2140740
メーカー品名 S-BT-MR M8/7 SN6 S-BT-MR M8/15 SN6 S-BT-MR M10/15 SN6
スタッド径 M8 M8 M10
留め付け物厚さ (mm) 7 15 15
材質 ステンレス(S31803相当)
入数 (個) 100

※ 許容安全荷重はページ下部の表をご確認ください。

※ ねじ込み式スタッドをご購入の際は、留め付け箇所、対象物など詳細を確認させていただきます。

販売品(その他)

商品コード 商品名 メーカー品番 メーカー品名 適用機種
522293 ステップドリルピン
2143137 TS-BT 5.5-74S SF BT 22-A
522294 デプスゲージ M8/7 2143260 S-SG BT M8/7 Short6 SFC 22-A
522295 デプスゲージ M8/15 2148575 S-SG BT M8/15 Long6
522296 デプスゲージ M10-W10/15 2143261 S-SG BT M10-W10/15 Long6
ロングナット 電気メッキM10 2025632 ナット HSA M10 3/8"
ロングナット 溶融亜鉛メッキM10 2025636 ナット HSA-F M10 3/8"
ロングナット ステンレスM10 2025630 ナット HSA-R M10 3/8"

ねじ込み式スタッドS-BT 許容安全荷重

母材材質 S235/A36 S355/Grade50
母材厚 (mm) 下穴無貫通 6以上 6以上
下穴貫通 5以上6未満 3以上5未満 5以上6未満 3以上5未満
引張 (kN) 1.8 1.0 2.3 1.3
せん断 (kN) 2.6 1.5 3.2 1.9
モーメント (N・m) 7
締め付けトルク (N・m) 8 5 8 5
