パワーレンチ
遊星歯車機構により、小さな入力トルクで大きな力が出せます。
付属のL形反力受の取り付けることにより、広範囲に使用できます。
手動式なので、インパクトレンチや打撃工具などの作業のように、騒音や打撃音が発生することなく作業環境を守ります。
手動式なので、電源・エア源が不要で、いつでもどこでもラクラク作業ができます。
- 機械組立て、基礎ボルト、大型チャックなど
- ダイセット取付け、メンテナンスなど
- 仮枠の締め付け、鉄塔基礎ボルトなど
- 大型車両ホイルナット、建機・重機の大型ボルトなど
- 船のエンジンボルト着脱など
- 各種プラントの配管バルブ・フランジ、熱交換器の組立修理など
基礎ボルト・ナット用
金型・治工具用
大型ホイルナット
フランジ取付け用
仕様表
| 商品コード | 235359 | 235360 | 235361 | 235362 | |
|---|---|---|---|---|---|
| 商品名 | パワーレンチ3倍/420N | パワーレンチ3倍/850N | パワーレンチ3倍/1200N | パワーレンチ3倍/2550N | |
| メーカー | TONE(前田金属工業) | ||||
| 型式 | 4-50N | 6-100N | 6-150N | 8-300N | |
| 最高出力トルク (N・m) | 420 | 850 | 1,200 | 2,550 | |
| 最大入力トルク (N・m) | 140 | 283 | 400 | 850 | |
| 倍率 | 約3倍 | ||||
| ギヤ比 | 4倍 | ||||
| トルク負荷方向 | 左右回転可能 | ||||
| 寸法 | D (mm) | 56 | 62 | 78 | 89 |
| H (mm) | 57 | 67 | 68 | 91 | |
| A (mm) | 9.5 | 12.7 | 12.7 | 19 | |
| B (mm) | 12.7 | 19 | 19 | 25.4 | |
| l (mm) | 107 | 123 | 143 | 179 | |
| L (mm) | 377 | 466 | 475 | 587 | |
| K (mm) | 96 | 109 | 124 | 163 | |
| h (mm) | 45 | 62 | 71 | 97 | |
| C (mm) | 43 | 51 | 58 | 82 | |
| 質量 (kg) | 1.5 | 2.5 | 3.6 | 7.2 | |
- ※ ソケットはインパクト用ソケットをお使いください。

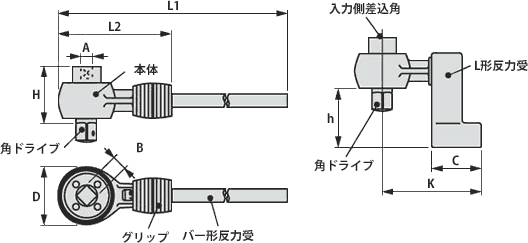

寸法図
