検査用 ヘッド交換式ダイヤル形トルクレンチ
検査用 ヘッド交換式ダイヤル形トルクレンチ
- ヘッド交換形のダイヤル目盛式トルクレンチ。
1本のトルクレンチでスパナ、リングスパナ、ラチェットなど用途に合わせてヘッドが交換できる省コストトルクレンチ。インチサイズの交換ヘッド(SH、RH)もご利用いただけます。 - 軽量、見やすい目盛、検査用として最適。
- 目盛は左右トルクが刻まれ、細い指針、見やすいダイヤルは正確なトルク値を指示します。
- 東日のCDB-Sシリーズは最大値の読み取りに便利な置針(おきばり)を全機種標準装備。
- プレート形に比べて変形量が少ないため作業者の疲労が軽減されます。
- ダイヤル目盛は回転させることができ、設定トルクに指針を合わせ、“0”で完了することも可能です。
- ダイヤルインジケータは全周をゴムのプロテクタで覆っているため測定物に傷をつけません。
- 樹脂グリップ付。
- EU圏内でも安心して使用可能。ISO6789 Type I Class B の校正手順に準拠。
- ダイヤル形
- 検査用
- 直読式
仕様表
| 商品コード | 236674 | 236675 | 236676 | |
|---|---|---|---|---|
| 商品名 | トルク検査用/交換形50N | トルク検査用/交換形100N | トルク検査用/交換形200N | |
| メーカー | 東日製作所 | |||
| メーカー名称 | ヘッド交換式ダイヤル形トルクレンチ CDB-S | |||
| 型式 | CDB50N×12D-S | CDB100N×15D-S | CDB200N×19D-S | |
| トルク調整範囲 (N・m) |
最小～最大 | 5～50 | 10～100 | 20～200 |
| 1目盛 | 0.5 | 1 | 2 | |
| 適用ねじ (参考) |
普通鋼 | M12 | M12(M14) | M16(M18) |
| ハイテン | M8 | M10 | M12(M14) | |
| 最大トルク時の手力：P (N) | 161.3 | 256.4 | 388.3 | |
| 寸法 (mm) | 有効長：L | 310 | 390 | 515 |
| 全長(約)：L' | 330 | 415 | 525 | |
| 全高：H | 57 | 60 | 57.5 | |
| 頭部：d3 | 12 | 15 | 19 | |
| 質量 (kg) | 0.53 | 0.76 | 1 | |
| 精度 (％) ※レンタル出荷時 |
±5 | ±3 | ||
| 適用交換ヘッド | (SH・RH・QH・RQH)12D | (SH・RH・QH)15D | (SH・RH・QH)19D | |
- 【トルクレンチの校正基準について】
弊社自社保有のテスターにより、メーカー新品時精度と同等の「99N・m未満：±5、100N・m以上：±3」を基準とし、
JIS規格に基づいて校正を実施しております。（お客様からのご要望により新JIS規格での対応も承ります）

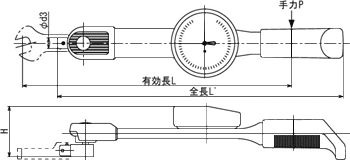

寸法図
