締付用プレセット形
トルクレンチ

仕様表

商品コード		236009	236011	236012	236010	236020	236025	236030
商品名		トルク締付用 1.5N	トルク締付用 2N	トルク締付用 2N/MH	トルク締付用 3N	トルク締付用 6N	トルク締付用 10N	トルク締付用 12N
メーカー		東日製作所
メーカー名称		ラチェット付プリセット形トルクレンチ　QL/QLE
型式		QL1.5N	QL2N	QL2N-MH	QL3N	QL6N	QL10N	QL12N
トルク (N・m)	調整範囲	0.5～1.5	0.4～2	0.4～2	1～3	2～6	2～10	4～12
トルク (N・m)	1目盛	0.025	0.02	0.02	0.05	0.1	0.1	0.2
適用ねじ (参考)	普通鋼	M3(M3.5)	M3(M3.5)	M4	M4(M4.5)	M5,M6	(M7)	(M7)
適用ねじ (参考)	ハイテン	M2.5,M3	M2.5,M3	(M3.5)	(M3.5)	M4(M4.5)	M6	M5,M6
最大トルク時の手力 P(N)		12	16.5	16.5	24	48	69	92
寸法 (mm)	有効長：L	125	121	100	125		145	130
	全長：L'	173	194	160	173		218.5	185
	角ドライブ：a	6.35
	角ドライブ：b	7.5
	頭部：R	11.5
	頭部：h	17.5
	本体：m	14.5	19	19	14.5		19	19
	本体：n	7.7	9.2	9.2	7.7		9.2	9.2
	本体：d	12	15	15	12		15	14.7
	本体：D	20	37	25.5	20		37	24
質量 (kg)		0.12	0.27	0.16	0.12		0.29	0.18
精度 (％) ※レンタル出荷時		±5
ハンドル部		樹脂グリップ		メタルグリップ	樹脂グリップ

商品コード		236041	236040	236050	236060	236070	236080	236090
商品名		トルク締付用 25N-6.35	トルク締付用 25N	トルク締付用 50N	トルク締付用 100N	トルク締付用 140N	トルク締付用 200N	トルク締付用 280N
メーカー		東日製作所
メーカー名称		ラチェット付プリセット形トルクレンチ　QL/QLE
型式		QL25N5-1/4	QL25N	QL50N	QL100N	QL140N	QL200N	QL280N
トルク (N・m)	調整範囲	5～25	5～25	10～50	20～100	30～140	40～200	40～280
トルク (N・m)	1目盛	0.2	0.25	0.5	1		2
適用ねじ (参考)	普通鋼	M8	M8	M10	M12(M14)	M16	(M18)	M20
適用ねじ (参考)	ハイテン	(M7)	(M7)	M8	M10	M12	(M14)	M16
最大トルク時の手力 P(N)		154.3	161	278	385	440	500	467
寸法 (mm)	有効長：L	162	155	180	260	318	400	600
	全長：L'	237	218	257	339	398	491	691
	角ドライブ：a	6.35	9.53		12.7			19.05
	角ドライブ：b	7.5	11		14			20.5
	頭部：R	13		16	18.8		22.5
	頭部：h	18.5	22	25.6	30		33	43.5
	本体：m	19		25.5	28		35
	本体：n	9.2		11.2	12.2		15
	本体：d	15	14.7	20	21.7		27.2
	本体：D	37	26	38.5	40		51.5
質量 (kg)		0.33	0.25	0.45	0.69	0.79	1.4	1.9
精度 (％) ※レンタル出荷時		±5			±3
ハンドル部		樹脂グリップ付

商品コード		236100	236110	236120	236155	236130	236140	236150
商品名		トルク締付用 420N	トルク締付用 550N	トルク締付用 750N	トルク締付用 750Nチタン製	トルク締付用 1000N	トルク締付用 1400N	トルク締付用 2100N
メーカー		東日製作所
メーカー名称		ラチェット付プリセット形トルクレンチ QL/QLE			プリロック形トルクレンチ	ラチェット付プリセット形トルクレンチ QL/QLE
型式		QL420N	QLE550N	QLE750N	TiEQLE750N	QLE1000N	QLE1400N	QLE2100N
トルク (N・m)	調整範囲	60～420	100～550	100～750	100～750	100～1000	200～1400	500～2100
トルク (N・m)	1目盛	2	5				10	20
適用ねじ (参考)	普通鋼	(M22)	M24	(M27)	M16~M30	M30	(M33)	M36
適用ねじ (参考)	ハイテン	(M18)	M20	(M22)	M12~M24	M24	(M27)	M30
最大トルク時の手力 P(N)		467	500	600	600	714	848	1,200
寸法 (mm)	有効長：L	900	1,100	1,250	1,250	1,400	1,650	1,750
	全長：L'	979	1,190	1,365	1,365	1,535	1,795	1,950
	角ドライブ：a	19.05				25.4
	角ドライブ：b	20.5		21.5	20.5	26.5		27.5
	頭部：R	25.5	32	35	35	37	44	50
	頭部：h	45.5	45.7	48.7	48.7	55.7	60.5	68
	本体：m	38.6	44	52.2	52	58	66.2	79
	本体：n	16.1	18	20	20	23	25.5	30.5
	本体：d	30	34	40	40	45	51	60.3
	本体：D	45	30		29	34	40	45
	本体：ℓ0	―	832	885	―	937	1,044	1,160
	本体：ℓ1	―	60	81	―	100		150
	本体：S	―	8
質量 (kg)		3.2	5.1	7.1	4.5	9.5	13.1	20
精度 (％) ※レンタル出荷時		±3
ハンドル部		メタルグリップ	エクステンションハンドル
備考		―	調整ボックス(トルク調整ハンドル)付属

【トルクレンチの校正基準について】
弊社自社保有のテスターにより、メーカー新品時精度と同等の「99N・m未満：±5、100N・m以上：±3」を基準とし、
JIS規格に基づいて校正を実施しております。（お客様からのご要望により新JIS規格での対応も承ります）

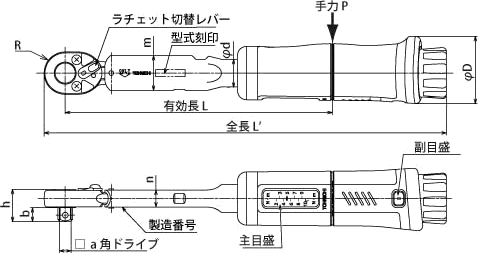

QL2.5N～QL25N寸法図

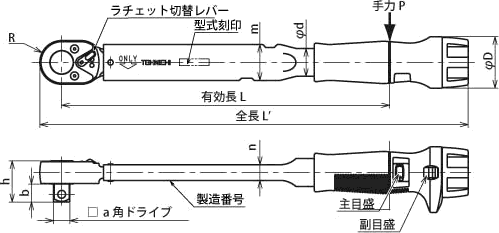

QL50N～QL280N寸法図

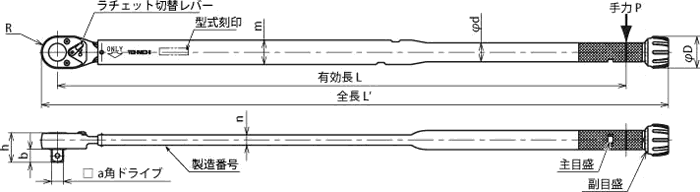

QL420N寸法図

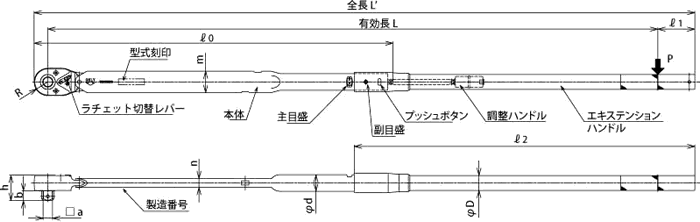

QLE550N～QLE2100N寸法図

使用上の注意

検査用としては使用できません。

締付用 プレセット形トルクレンチ
