強力パワーレンチ

強力パワーレンチ

小さな入力トルク(回転力)で、大きな出力トルクが得られる倍力レンチ。トルク規制の必要な大型ボルト・ナットの締め付け、緩め作業に有効です。

大出力トルク

遊星歯車機構により、小さな入力トルクで大きな力が出せます。

レンチ倍率4.1倍~36.6倍

騒音なし

手動式なので、インパクトレンチや打撃工具などの作業のように、騒音や打撃音が発生することなく作業環境を守ります。

クラッチ

作業性向上クラッチ

強力パワーレンチの入力側に切替クラッチを装備。
負荷後のラチェットハンドルを戻す時、歯車のバックラッシュ分だけ戻り、材料の弾性変形を復元するのを防止するため、入力作業の締め付け効率が向上します。

動力源不要

手動式なので、電源・エア源が不要で、いつでもどこでもラクラク作業ができます。

入力トルク管理

トルクレンチを使用することで入力トルクの管理ができます。

製鉄所・化学プラント・発電所・大型車両・重機械・鉄塔建設などの、大きなトルクが必要な大型ボルト・ナットの着脱で活躍します。

  • ボイラー、ポンプ、コンプレッサ、パイプライン、タービン、バルブ、発電機などのボルト着脱
  • 金型・治具などの取り付けボルト着脱
  • シャフト、フランジ類の締め付け
  • 内燃機シリンダーヘッドボルトやエンジンヘッドの締め付け
  • 建機、重機用アクスル(車軸)ナックルボルト締め付け
  • ダンパー開閉用動力
  • 大型旋盤のチャックの開閉
  • 各種機械の分解、組立用、メンテナンス

入力トルク算出方法

必要な締め付けトルクが決定しましたら、入力トルクを算出し、トルクレンチの選定をおこなってください。

出力トルク = 入力トルク × レンチの倍率

例)出力トルク:1,000N・m 増力器:8-150P
⇒1,000N・mの出力トルクを得るには、244N・mの入力トルクが必要となります。

入力トルク=出力トルク/レンチの倍率=1000/4.1≒244N・m

仕様表

商品コード 235390 235399 235400
商品名 手動パワーレンチ4.1倍 手動パワーレンチ16.7倍 手動パワーレンチ10.5倍
メーカー TONE(前田金属工業)
型式 8-150P P300A 8-300P
最高出力トルク (N・m) 500~1,500 600~3,000 1000~3,000
最大入力トルク (N・m) 122~366 36~180 95~286
倍率 ※1 4.1 16.7 10.5
ギヤ比 4.6 7.1 12.5
トルク負荷方向 左右回転可能
入力部差込角 (mm) 19.0 25.4 19.0
寸法 (mm) D 87 84 92
H 133 138 176
B 25.4 12.7 25.4
l 370 450 470
L 194 242 250
H1 166 158 208
質量 (kg) ※2 6.9 7.1 9.3
繰り返し締め付け精度 (%) ※3 ±5
付属品 ラチェットハンドル、
ストレート反力受、
L形反力受、六角棒L形レンチ
ラチェットハンドル、
スライド式反力受、
六角棒レンチ、アイボルト
ラチェットハンドル、
ストレート反力受、
L形反力受、六角棒L形レンチ
商品コード 235401 235402 235403
商品名 手動パワーレンチ
13.6倍/4500N
手動パワーレンチ
13.6倍/6000N
手動パワーレンチ
36.6倍/12000N
メーカー TONE(前田金属工業)
型式 12-450P 12-600P 12-1200P
最高出力トルク (N・m) 1,500~4,500 2,000~6,000 4,000~12,000 12,000~18,000 ※4
最大入力トルク (N・m) 110~331 147~441 109~328 328~492
倍率 ※1 13.6 13.6 36.6 36.6
ギヤ比 16.0 16.0 42.8 42.8
トルク負荷方向 左右回転可能
入力部差込角 (mm) 19.0
寸法 (mm) D 108 140 210
H 176 186 219
B 38.1 38.1 38.1 63.5
l 470 470 470
L 300 370 515
H1 209 218 251
質量 (kg) ※2 12.9 18 41.6 43
繰り返し締め付け精度 (%) ※3 ±5
付属品 ラチェットハンドル、ストレート反力受、
L形反力受、六角棒L形レンチ
ラチェットハンドル、ストレート反力受、
出力駆動部(63.5角)、六角棒L形レンチ
  • ※1 倍率は、ギヤ比に効率を考慮した値で、レンチの個体差、使用頻度、使用状況によって変化します。
  • ※2 質量は、本体、ストレート形反力受、ラチェットハンドルの合計です。
  • ※3 繰り返し締め付け精度は、同一条件で締め付けた場合です。
  • ※4 12-1200Pは、出力駆動部を63.5mm角に交換すれば18,000N・mまで使用できます。
  • ※ ソケットはインパクト用ソケットをお使いください。

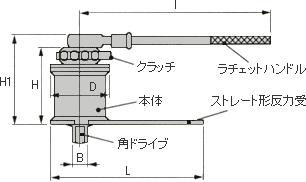

寸法図
