検査用 プレート形トルクレンチ
検査用 プレート形トルクレンチ
目盛は左右トルクが刻まれ、増し締め、戻しトルク検査に使用できます。見やすい目盛で、検査用として最適です。
アームは内部応力を常に一定に保つ独特な形状、摩擦部分がないので、耐久性に優れています。
F型のハンドルは手の滑らない波形デザインです。
維持・管理が欠かせない測定工具だからこそ、出荷時校正された機器が必要なときに手配できるレンタルという選択をおすすめします。
また、校正に出す期間の代替機や突発的な作業でも、レンタルが有効です。
- ISO9001:2015認証を取得し、国家標準へトレースされた校正設備を整えて信頼ある校正体制を確立しており、校正証明書を添付してレンタル出荷しています。
- 返却時、ご使用後のデータ(トルクレンチ検査報告書)を提出いたします。 作業の適正判断の参考にご活用いただけます。
仕様表
| 商品コード | 236328 | 236339 | |
|---|---|---|---|
| 商品名 | トルク検査用70CN/P | トルク検査用700N/P | |
| メーカー | 東日製作所 | ||
| メーカー名称 | プレート形トルクレンチ | ||
| 型式 | SF70CN | F700N | |
| トルク調整範囲 | 最小～最大 | 10～70cN・m | 100～700N・m |
| 1目盛 | 2cN・m | 10N・m | |
| 適用ねじ(参考) | 普通鋼 | M2.5、M3 | (M27) |
| ハイテン | (M2.2)M2.5 | M20 | |
| 最大トルク時の手力：P(N) | 5.9 | 677 | |
| 寸法 (mm) | 有効長：L | 120 | 1,055 |
| 全長：L' | 135 | 1,175 | |
| 全高：M | 26.2 | 75 | |
| 全幅：B | 50 | 152 | |
| 目盛長：δ | 20.5 | 62.5 | |
| 角ドライブ：a | 6.35 | 19.05 | |
| 角ドライブ：b | 7.5 | 20.5 | |
| 頭部：h | 24.7 | 55.3 | |
| 頭部：R | 5 | 60 | |
| ハンドル：d | 10 | 38 | |
| ハンドル：l | ― | 160 | |
| 質量 (kg) | 0.05 | 6 | |
| 精度 (％) ※レンタル出荷時 |
±5 | ±3 | |
- 【トルクレンチの校正基準について】
弊社自社保有のテスターにより、メーカー新品時精度と同等の「99N・m未満：±5、100N・m以上：±3」を基準とし、
JIS規格に基づいて校正を実施しております。（お客様からのご要望により新JIS規格での対応も承ります）
寸法図(SF70CN)

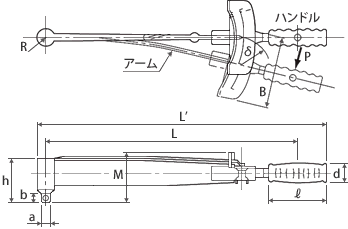

寸法図(F700N)
