安全で効率の良いボルトの穴位置合わせを実現!



スピードセッター

スピードセッターは、鉄骨のボルトの穴位置合わせ用機材です。
ピンを油圧の強力な力で引き抜き、簡単で安全にボルトの穴位置合わせがおこなえます。

ドリフトピンの打ち込みの騒音や作業性の問題を解消します!

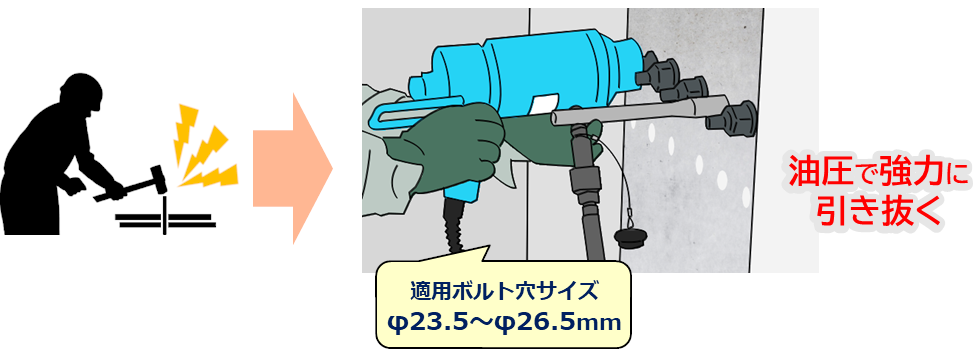

スピードセッター 作業イメージイラスト

穴位置合わせにドリフトピンをハンマーで打ち込む作業に対し、ピンを油圧の強力な力で引き抜く作業方法で、騒音や作業性の問題を解消。安全で効率の良いボルトの穴位置合わせがおこなえます。

作業効率の向上

ピンを引っ張るスピードが早く、パワフルで効率的な作業を実現します。
レントオリジナル開発によりチャック先端の穴径が広いので、ピンの挿入が容易です。

安全性の向上

スピードセッターは反力を鉄骨から取り、ピンを軸方向に引く、簡単で安全な操作方法です。
足場が悪い現場での大ハンマーによる打込作業の危険を解消します。

騒音の低減

穴位置合わせにドリフトピンをハンマーで打ち込む作業の場合、打撃音が伴いますが、
スピードセッターは打撃音がなく、周囲環境への配慮につながります。

ラインナップ



ポンプ分離式

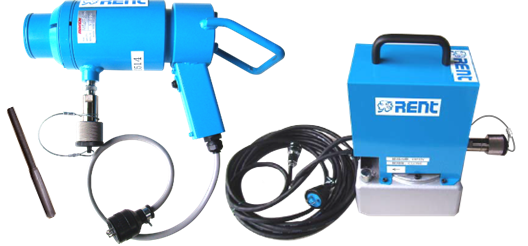

スピードセッター ポンプ分離式

適用ボルト穴サイズ φ23.5~φ26.5mm

出力200kNで安定したパフォーマンス。
電動油圧ポンプは100V、200Vから選べます。

充電式

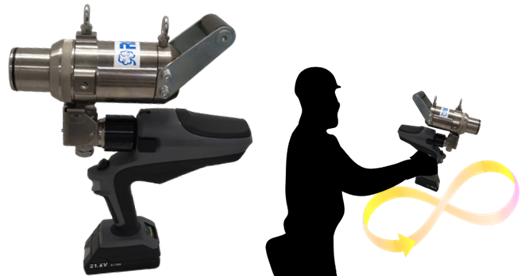

スピードセッター 充電式

適用ボルト穴サイズ φ21.5~φ26.5mm

充電式はコードレスで、ガンとポンプが一体化した形状で、わずらわしいケーブル、ホースがなく、スムーズな取り回しが可能です。
楽に取り回せるので、作業性が良く、高所作業などでの負担も少なくなり、安全性も向上します。

ヘッドが可動式、狭い箇所へも角度を変えて対応できる
スピードセッター(充電式)はヘッドが可動式で、水平に360度、左右に180度、角度を変えられる作業性の高い設計です。
狭く、作業しずらい箇所へも、角度を変えて対応できます。

スピードセッター 充電式はヘッド可動式
スピードセッター 充電式はヘッド可動式
スピードセッター 充電式はヘッド可動式

仕様表・概要

仕様表

商品コード 235507 235504
商品名 スピードセッター スピードセッター充電式
メーカー 理研機器 マクセルイズミ
型式 RAP-20S S7G-BH265H
適用ボルト穴 (mm) φ23.5~φ26.5 φ21.5~φ26.5
最高出力 (kN[t]) 200[20] 120[12]
ストローク (mm) 50 50
リターン スプリング
ホール径 (mm) φ26
質量 (kg) 13 12.4(バッテリー含)

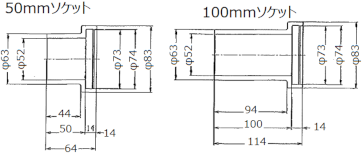

付属品 ソケット(50・100) ソケット(50・100)、充電器、

サイドハンドル



関連商品

商品コード 商品名 適用機種
235506 スピードセッター用ポンプ/100V 235507
235508 スピードセッター用ポンプ/200V 235507
235509 スピードセッター専用延長10m 235507
275920 スピードセッター用140Lカラー 235507



寸法図

ポンプ分離式

スピードセッター 充電式はヘッド可動式

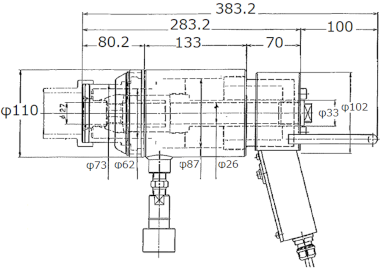

スピードセッター ポンプ分離式寸法図

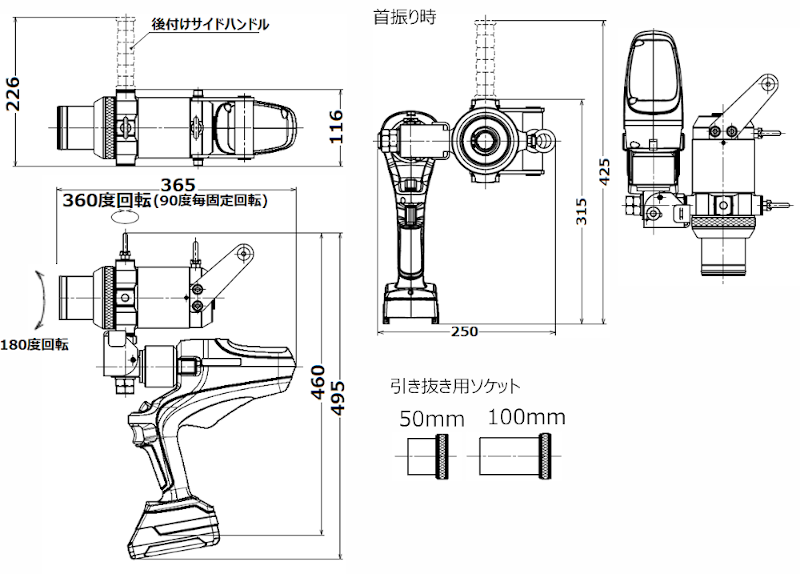

充電式

スピードセッター 充電式 寸法図
