軸力計
ボルト受入検査に使用する軸力計です。
高力ボルト・超高力ボルト・ワンサイドボルトに対応し、各ボルトに応じてボルト廻り止めの付いた測定金具(プレート、ブッシング)を装備しています。

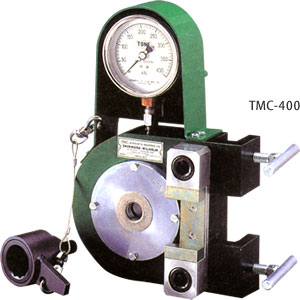

TEC400ATは電気式、TMC-400、TMC-400T、TCM-500は油圧式となります。
測定精度は±3%。高品質で厳正な施工管理が要求される土木・建設業界に対応します。
仕様表
商品コード | 235497 | 235500 | 235503 | 235501 | ||
---|---|---|---|---|---|---|
商品名 | 軸力計 軽量電気式/400kN |
軸力計/400kN | ワンサイドボルト 軸力計/400kN |
軸力計/500kN | ||
メーカー | TONE(前田金属工業) | |||||
メーカー名称 | ― | 油圧式軽量軸力計 | ― | |||
型式 | TEC400AT | TMC-400 | TMC-400T | TMC-400 | TCM-500 | |
測定範囲 (kN) | 0~400 | 50~400 | 50~500 | |||
一目盛 (kN) | 5 | 10 | ||||
測定精度 (%) | ±3 | |||||
質量 (kg) | 9.1 | 10 | 26 | |||
付属品 | ブッシングリテイナー、ブッシング、プレート、プレート固定ビス、カラー、ACアダプター、六角棒L形レンチ | ブッシングリテイナー、ブッシング、プレート、プレート固定ビス、アタッチメント、スパナ | ブッシングリテイナー、ブッシング、プレート、プレート固定ビス、ハイテンワッシャ、スペーサ、スパナ | ブッシングリテイナー、ブッシング、プレート、プレート固定ビス、反力受、スパナ | ||
対応 ボルトタイプ |
呼び径 | ボルト首下最低長さ (mm) | ||||
高力ボルト | M16 | 65~70 | ― | 65~70 | ||
M20 | 75~80 | ― | 75~80 | |||
M22 | 80~85 | ― | 80~85 | |||
M24 | 85~90 | ― | 85~90 | |||
超高力ボルト ※ |
M16 | ― | 75~80 | |||
M20 | ― | 80~85 | ||||
M22 | ― | 85~90 | ||||
M24 | ― | 90~95 | ||||
ワンサイド ボルト |
M20 | ― | 43.5~98.5 | ― | ||
M24 | ― | 45~100 | ― | |||
M27 | ― | 45~100 | ― |
※ SHTBの首下R部は、S10Tに比べて大きいため、軸力計の頭側ブッシュがRに干渉し、軸力のばらつき(特に低めになる傾向)が発生する要因になりますので、1ランク大きめのブッシュを使用するか、錆び座金を使用してください。
