パワーデジトルク
トルク計測をしながらの大型ボルト締結作業に最適。リアルタイムにトルク調節ができ、締め付け不良を防げます。校正証明書を発行することもでき、トルクレンチに代わるトルク管理ツールとしてご使用いただけます。(校正証明書発行は別途有料)
トルク精度 ±4%
大型ボルトの締め付け時、長尺のトルクレンチでは不都合な狭い現場でも、長さ470mmの専用ラチェットでの作業でトルク管理が可能。工具の入るスペースが狭いプラントの現場などでの締め付け作業に有効です。
最大出力は5,000N・m。これまでトルクレンチでは作業できなかったクラスが、小型レンチで締め付けできます。
手動式なので電源・エア源が不要で、いつでもどこでも作業できます。
セッティングに手間を要する油圧トルクレンチとの比較で締め付け作業時間を大幅に短縮。
簡単なセッティングで作業に入ることができます。
角ドライブの採用で、市販インパクト用ソケットが使用可能。
多種多様なボルト・ナットに対応できます。
トルク表示ディスプレイは視認しやすいLED表示で、180度回転させることが可能。
クラッチ機構で、締め付け作業時のバックラッシュを保持。
締め付け作業後はスムーズに解除可能
付属の吊り具は多彩な方向の取り付けができ、より安全性の高い作業をサポート
- 反力受はストレート形とL形の2種類が付属。
(写真はL形) - 過負荷お知らせ機能付
仕様表
商品コード | 235408 | 235409 | 235410 | |
---|---|---|---|---|
商品名 | 手動パワーR1500N /デジトルク付 |
手動パワーR3000N /デジトルク付 |
手動パワーR5000N /デジトルク付 |
|
メーカー | TONE(前田金属工業) | |||
型式 | PD150A | PD300A | PD12-500P | |
出力トルク範囲 (N・m) | 300~1,500 | 600~3,000 | 2,000~5,000 | |
精度 (%) ※メーカー基準値 |
±4(付属反力受を使用の場合に限る) | |||
負荷方向 | 両方向 | 右回転方向のみ | ||
最小表示値 | 1 | 2~3 | 1 | |
質量 (kg) | 5.8 | 9.7 | 13 | |
使用電池 | 単3乾電池×2本 (アルカリ乾電池もしくは 充電式ニッケル水素電池) |
単3アルカリ乾電池 ×4本(DC6V) |
||
連続使用回数 | 約1,300回(27時間) | 約2,000回 | ||
使用温湿度範囲 | 0℃~40℃ 80%RH以下(結露しないこと) | |||
寸法 | 入力部差込角 | 12.7 | 19.0 | 19.0 |
D | 87 | 98 | 117 | |
H | 159 | 176 | 217 | |
B | 25.4 | 25.4 | 38.1 | |
l | 248(400~伸長540) | 470 (870) | 470 (870) | |
L | 150 | 205 | 245 | |
H1 | 179 | 208 | 233 | |
L1 | 145 | 185 | 200 | |
h | 69 | 69 | 84 | |
付属品 | ラチェットハンドル、ストレート形反力受け、L形反力受け 六角穴付止めねじ、六角棒L形レンチ、マイナスドライバー |
|||
― | 延長パイプ、吊り具 | 延長パイプ、吊り具 プラスドライバー |
- 【デジトルクの校正基準について】
メーカーによる年に1回の校正を実施しております。
レンタルご利用時の校正証明がご入用の場合は、弊社営業担当へご相談ください。

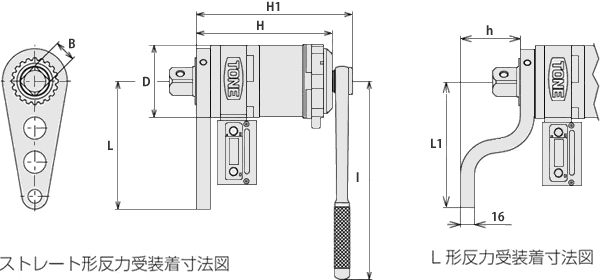

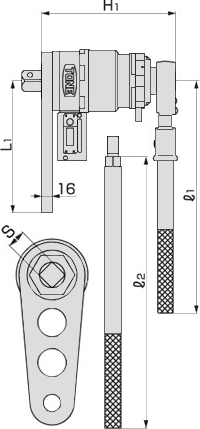

寸法図

反力受寸法
― | l | L | T | H | B | R | 六角穴付 止ねじ尖り先 |
ボルト数 |
---|---|---|---|---|---|---|---|---|
1500ストレート | 135 | 188 | 16 | ― | ― | 38 | M8×12 | 2 |
1500L形 | 130 | 183 | 16 | 85 | ― | 38 | M8×12 | 2 |
3000ストレート | 175 | 250 | 16 | ― | ― | 45 | M8×12 | 2 |
3000L形 | 163 | 230 | 16 | 85 | ― | 45 | M8×12 | 2 |
5000ストレート | 288 | 300 | 16 | ― | 65 | 54 | M10×20 | 2 |
5000L形 | 175 | 254 | 16 | 100 | 65 | 54 | M10×20 | 2 |
