電磁波レーダー方式 地中探査機

軽量・小型で高分解能な地中探査機

地中の埋設物探査、埋設管探査、空洞探査等で活躍する探査機です。

電磁波レーダー式は、電磁波の原理(※)を用いて物標までの距離と位置を検知し、物質内部を非破壊で探査する手法です。安全かつ幅広い分野で使用できます。
※マイクロ波帯の電磁波が媒体中を一定速度で直進し、物標で反射する性質。

NETIS登録番号：KT-220059-A

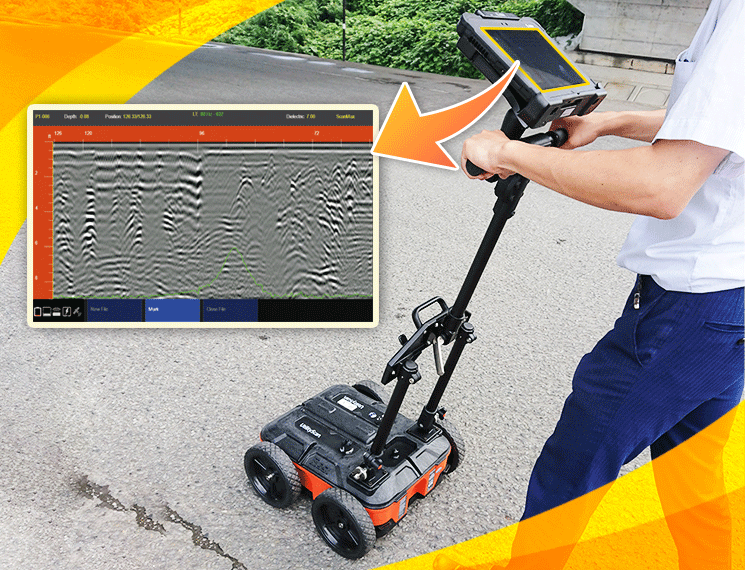

軽量・小型で取り回し◎

従来の地中探査機は大きくて非常に重く、二人以上いないと探査ができませんでした。

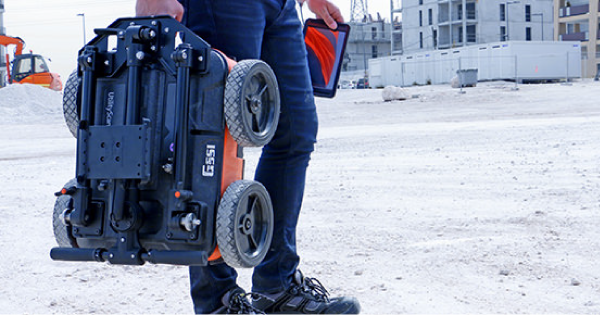

本製品は、約15kgと軽量・コンパクト。カート型のためラクラク移動ができます。ハンドルは完全折畳式で、片手で持ち運びが可能。
手元のタブレットとワイヤレスで通信するため、移動の際の煩わしさもありません。

ノイズの少ない高分解能

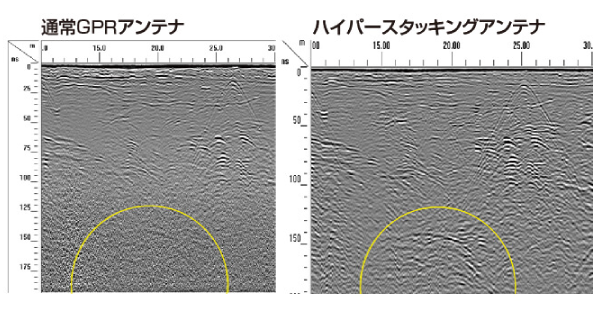

次世代デジタルアンテナ(350MHz ハイパースタッキング™アンテナ)により、表層から深層部まで高分解能かつノイズの少ないクリアなデータが取得可能です。

自動でゲインを調整

地下条件の違いに応じて、表示ゲインを自動で調整。ゲイン設定を繰り返し変更する必要がありません。

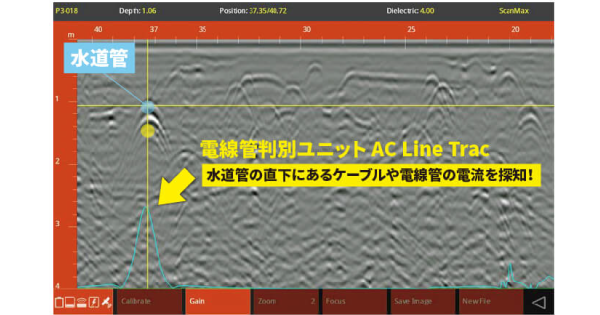

地中等に埋設されているケーブル・埋設管も探査可能

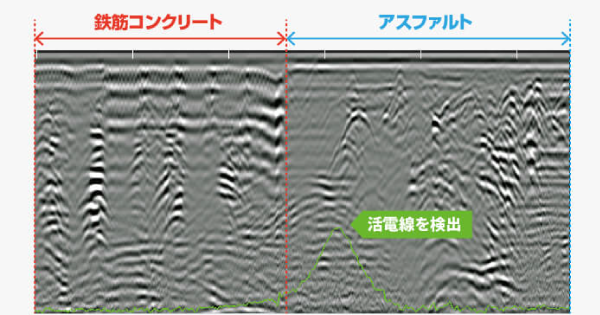

電線管判別ユニット「Line Trac」を組み合わせて使用することで、正確な活動線データを探査できます。

現場使用例

・トンネル：支保工調査、背面空洞探査
　道路、高速道路、臨港道路：空洞調査（陥没事故防止）、
・アスファルト鋪装厚探査（地層構造）、地中埋設管類（上下水道管・ガス管、電力・光ケーブル）
・アスファルト（土砂化確認調査）
・工場・プラント敷地内床、駐車場：地下埋設物探査
・太陽光発電（メガソーラー）基礎杭・支柱工事前地中探査
・農業土木：パイプラインの調査
・港湾：空洞調査　　　etc...

NETIS登録技術だから、加点が望める！

この商品は、国土交通省により運用されるNETIS(新技術情報提供システム)に登録された技術を搭載しています。
施工者が活用すると、工事成績評定や総合評価方式の入札において加点の対象になります。
≫NETIS制度の詳細はこちら

仕様表・概要

仕様表

商品コード 245896
商品名 KT/地中探査機4m
メーカー KEYTEC
メーカー名 ユーティリティ・スキャン スマート
型式 スマート
測定方式 電磁波レーダ方式
アンテナ 350 ハイパースタッキング™アンテナ
最大探査深度(m) ～約4(条件により異なる)
周波数(MHz) 350
探査対象物 地中埋設管（金属/非金属管、空洞、緩み）
トンネル内覆工厚・内部空洞等
深度レンジ(m) ～10
データフォーマット RADAN (.dzt)
スキャン密度 低：40スキャン/m
ノーマル：60スキャン/m
高：100スキャン/m
耐久性 3軸30G衝撃試験、振動試験（20-2,000 Hz）
バッテリー使用時間(h) 7
寸法(cm) 56×49×32
重量(kg) 約15(タブレット含む）
動作温度範囲(℃) -20～40
保管温度範囲(℃) -40～60
保護等級 IP65
構成品 ・タフパッド
・電線管判別ユニット内蔵ＨＳ350ＭＨｚアンテナ
・アンテナバッテリー×2（1台本体に、1台予備）
・充電器（タフパッド用、アンテナバッテリー用）
・校正証明書類一式
・運搬用ケース
NETIS登録番号 KT-220059-A

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
