トンネル点検車(ブーム式)のレンタル

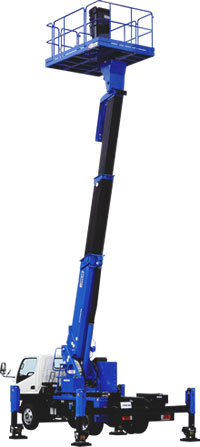

トンネル点検車(ブーム式)とは
トンネルの維持・補修などの軽作業の効率化に貢献する、ブーム式高所作業車です。
広い作業範囲をカバーするブームとローラージャッキによる連続作業でトンネル内高所作業を効率化します。
トンネル内設備や道路構造物の維持・補修などに活躍
- トンネル内の照明取り付け
- トンネル内の内装板の清掃・補修
- 信号、標識など道路構造物の点検

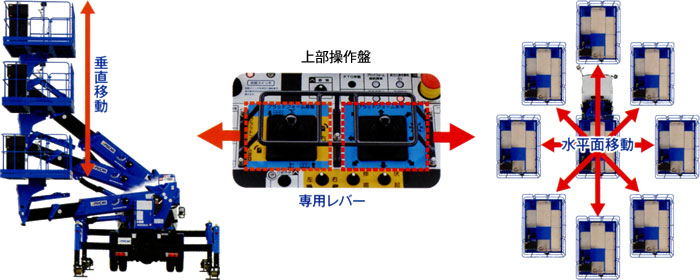

対象物へのアプローチが容易なブーム式
垂直方向および横・縦・斜めの水平面の移動が、それぞれの専用レバー1つで操作できる装置です。
プラットフォームおよび旋回体は、360°全旋回の旋回機構により作業対象物へのアプローチが容易におこなえます。
トンネル壁面や建造物に沿った連続作業、高架橋下の平面移動などで作業効率を高めます。
レントのトンネル点検車(ブーム式)
取り扱いレンタル車種
トンネル点検車 ブーム式 9.9m（商品コード：121440, 121442）
基本設備
- トランスミッション：AT, MT
- 最大積載荷重：1,000kg
- 最大地上高：9.8m
- 車両総重量：6,645kg(121440), 6,885kg(121442)
- 運転免許：準中型免許
- 操作要件(高所)：特別教育
- ドライブレコーダー：有
トンネル点検車 ブーム式 9.9m/AT/Ad/S（商品コード：121444）
アドブルー仕様、衝突被害軽減ブレーキ搭載のトンネル点検車です（AT車のみ）。
基本設備
- トランスミッション：AT
- 最大積載荷重：1,000kg
- 最大地上高：9.8m
- 車両総重量：6,885kg
- 運転免許：準中型免許
- 操作要件(高所)：特別教育
- ドライブレコーダー：有
トンネル点検車 ブーム式 12m（商品コード：121441, 121443）
基本設備
- トランスミッション：AT, MT
- 最大積載荷重：1,000kg
- 最大地上高：12m
- 車両総重量：7,845kg(121441), 7,405kg(121443)
- 運転免許：中型免許（8t限定）(121441), 準中型免許(121443)
- 操作要件(高所)：技能講習
- ドライブレコーダー：有
作業姿勢のまま移動できる
ローラージャッキで連続作業を実現
標準的なバケット車で作業する場合は、ブームやジャッキを格納して移動する必要がありますが、ローラージャッキによりプラットフォームが上昇したまま移動が可能です。
作業姿勢のままで移動できるため連続作業が可能となり、街路灯の点検・交換やトンネル内での作業など、長く続く現場での移動を伴う作業が効率的におこなえます。
走行作業と定置作業は選択可能
切り替え式ジャッキにより、走行作業と定置作業のモード選択が可能です。
走行作業と定置作業時の広い作業範囲を両立。作業現場や必要な作業範囲に合わせてお選びいただけます。
全高が低く、低い作業姿勢に強い後方格納
旋回台はシャーシキャビンの後部に設け、ブームを後方にレイアウト。
また、プラットフォームをフレーム上にレイアウトすることにより車両全高を低く抑え、かつ低い作業姿勢から少ないブーム移動量で低い場所からの高所作業が可能です。トンネル側壁などの道路メンテナンス作業が可能となります。
安全性と作業効率を高める基本装備
事故を未然に防ぐ安全装置
車幅飛び出し防止装置
側方通過車両との接触・衝突事故を防ぐための装置です。プラットフォームがアウトリガー張出幅より外に飛び出す動作を規制します。
該当機種(商品コード)：141440, 141442, 141443, 141444
アウトリガー張出検知式前後左右独立型作業範囲規制装置
アウトリガーの張幅を最小～最大4段階に検出し、前後左右独立の張幅および積載荷重に応じた作業範囲を確保。
危険側(転倒側)へのブーム作動を自動停止して車両の転倒を防止しつつ、押し付けなどでの装置の破損も未然に防ぎます。
また、負荷率表示器により作業状態における負荷割合(余裕)も判断できます。
該当機種(商品コード)：121440, 121442, 121444
ジャッキインターロック装置
ジャッキ非接地時には、ブーム操作を規制し、ジャッキの張り忘れによる車両の転倒を防止します。
該当機種(商品コード)：121441, 121443
ブームインターロック装置
ブームがブームレストより上がった状態で間違ってジャッキ操作されても、ジャッキ作動はせず車両の転倒を防止します。
また、プラットフォームが車幅よりはみ出したままでの接触・衝突事故防止のためにプラットフォームが格納位置に無い場合のジャッキ操作も制限します。
該当機種(商品コード)：121440, 121441, 121442, 121443
起伏・旋回速度規制装置
ブーム伸縮量、作業半径に応じ、またプラットフォームの積載荷重に応じて、ブームの作動速度を自動的に変化され、オペレーターの安全を確保します。
該当機種(商品コード)：121440, 121441, 121442, 121443
干渉防止装置
ブームまたはプラットフォームがシャーシキャビンまたはジャッキに近づくと、ブームの起伏・旋回を自動的に停止させ破損を防止します。
また、プラットフォームがブームに近づくとプラットフォームの旋回またはブームの起伏を自動的に停止させ破損を防止します。
該当機種(商品コード)：121440, 121441, 121442, 121443
作業をサポートする機能も充実
自動格納装置
上下部操作装置部の自動格納スイッチを操作することで、プラットフォームの旋回およびブームの起伏・伸縮・旋回の各格納操作を自動でおこなえます。これにより、プラットフォームおよびブーム格納時の煩わしさを軽減しました。
対応機種：全車種
電源コンセント(AC100Vアース付)
外部電源利用により上部操作装置部から100V電源が取り出せます。
対応機種：全車種
オートアクセル
エンジン回転がブーム操作レバーを入れると、ブーム作動の必要流量に応じて自動的に上がり、ブーム作動速度切り替えができます。
対応機種：全車種
音声通知装置
上下部操作装置部にあるスピーカより、作業者の誤操作や車両の状態(各種規制など)を音声で通知します。
音量スイッチにより自由に音量の設定もできます。
対応機種：全車種

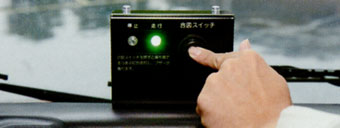

走行合図装置/走行表示灯
操作装置部照明灯
走行作業中に、プラットフォーム上の作業者と運転手とが意思疎通がおこなえます。
合図スイッチを押している間、キャプ内と上部操作装置部にある走行表示灯が点灯し、走行ブザーが鳴ります。
対応機種：全車種
上部操作装置、下部操作装置に照明灯を装備。
TZ10C1RRはアウトリガー操作装置にも装備しています。夜間も明るく安心・安全に作業が可能です。
対応機種：全車種
レントのトンネル点検車(ブーム式)｜特徴
1.ラインナップが豊富なため現場に合った車種を選択可能
2種類のクラスに加え、アドブルー仕様・衝突被害軽減ブレーキ搭載車など、様々な車種をご用意しております。そのため、現場に合ったサイズを選択することが可能です。
2.全車ドライブレコーダー搭載
全車にドライブレコーダーを搭載しているため、トラブルが発生した際の状況や原因を記録できます。
3.全車ハンドルロック
全車にハンドルロックを搭載しており、車両の不正使用や盗難のリスクを大幅に減らすことができます。
レントのトンネル点検車(ブーム式)｜仕様表
| 商品コード | 121440 | 121442 | 121444 | 121441 | 121443 | ||
|---|---|---|---|---|---|---|---|
| 商品名 トンネル作業車 | 9.9m | 9.9mA/T | 9.9m/AT/Ad/S | 12m | 12mA/T | ||
| メーカー | アイチコーポレーション | アイチコーポレーション | アイチコーポレーション | アイチコーポレーション | アイチコーポレーション | ||
| 型式 | TZ10C1RR | TZ10C1RR | TZ10C1RR ( 後方格納 ) |
TZ12A | TZ12CRP | ||
| 作業床 | 最大積載荷重(kg) | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | |
| 最大地上高(m) | 結合 | 9.8 | 9.8 | 9.8 | 12 | 12 | |
| 最大作業半径(m) | 走行時(100kg積載時) | 4.1 | 4.1 | - | - | 8.9 | |
| 走行時(1,000kg 載時) | 1.5 | 1.5 | - | - | 5.4 | ||
| 最大作業半径(m) | 定置時(100kg積載時) | 7.3 | 7.3 | 7.3 | - | 9.8 | |
| 定置時(1,000kg 載時) | 5.1 | 5.1 | 5.1 | 5.7 | 5.7 | ||
| 内側寸法(m) | 幅 | 1.77 | 1.77 | - | 1.69 | 1.8 | |
| 奥行 | 2.5 | 2.5 | - | 3 | 3.1 | ||
| 高 | 1.02 | 1.02 | - | 1.01 | 1.0 | ||
| ブーム | ブーム長さ(m) | 2.90 〜 6.80 | 2.90 〜 6.80 | 2.90 〜 6.80 | 3.68 〜 8.99 | 3.7 〜 9.0 | |
| 伸縮ストローク(m) | 3.96 | 3.96 | 3.96 | 5.31 | 5.3 | ||
| 起伏角度(度) | -15 〜 73 | -15 〜 73 | -15 〜 73 | -15 〜 79 | -15 〜 79 | ||
| ジャッキ | 張出幅(m) | 1.71 〜 3.45 | 1.71 〜 3.45 | 1.71 〜 3.45 | 1.71 〜 3.45 | 1.7 〜 3.5 | |
| ストローク | 0.87 | 0.87 | 870 | 0.87 | 0.9 | ||
| ジャッキストローク(m) | フロント | 0.55 | 0.55 | 545 | 0.37 | 0.4 | |
| リア | 0.45 | 0.45 | 445 | 0.37 | 0.4 | ||
| 車両寸法 | 長 | 5,130 | 5,250 | 5,250 | 6,420 | 6,380 | |
| 幅 | 1,880 | 1,890 | 1,890 | 1,920 | 1,920 | ||
| 高 | 3,410 | 3,290 | 3,290 | 3,200 | 3,250 | ||
| 車両総重量 | 6,645 | 6,885 | 6,885 | 7,845 | 7,405 | ||
| 運転免許 | 準中型免許 | 準中型免許 | 準中型免許 | 中型免許（8t限定） | 準中型免許 | ||
| 操作要件（高所） | 特別教育 | 特別教育 | 特別教育 | 技能講習 | 技能講習 | ||
掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
作業範囲図
作業範囲図については、PDF資料「トンネル点検車作業範囲図」をご覧ください。
- 作業範囲図はブームのたわみは考慮されておりません。
- アウトリガの張り出し量およびブームの旋回角度に応じて作業範囲は変化します。
- シャーシキャビンやアウトリガなどと、ブームおよびプラットフォームとの干渉を避けるため、ブーム旋回位置により最小起伏角度が異なります。
- 作業範囲図は、ブームが車両真横にある場合を示します。
- アウトリガ張り出し幅最大時の作業範囲は全周同一です。
- アウトリガ張り出し幅中間2および中間1時の車両前後方向の作業範囲は、アウトリガ張り出し幅 最大時と同じです。
- アウトリガ張り出し幅最小(ローラー走行姿勢)時の車両前後方向の作業範囲は、アウトリガ張り出し幅最小(定置作業姿勢)時と同じです。
