簡易ウェルポンプ(エンジン式)用
ウェルポイント

簡易ウェルポンプ(エンジン式)用 ウェルポイント

※この商品は販売品です。

特許取得のウェルポイント

簡易ウェルポンプの性能を最大限に発揮!吸水面積が広く目詰まりしにくい

ウェルポイントは水噴射による打ち込みで目詰まりしにくく揚水量を確保した日本ムール特許品です。
このウェルポイントにより、簡易ウェルポンプの性能が最大限に発揮され、大揚水量でスムーズな揚水を実現します。

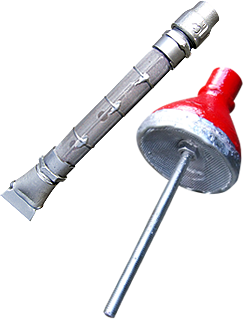

目詰まりを防ぎ地中挿入がスムーズな簡易ウェルポンプ用 ウェルポイント MSP-20

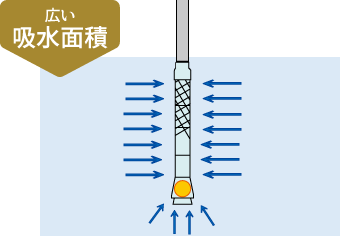

吸水面積が広く、目詰まりしにくい

吸水面
外径φ35mm
長さ34cm

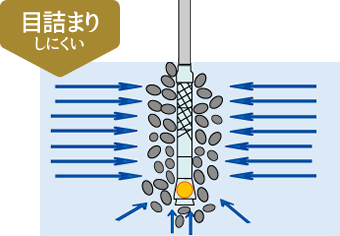

吸水面が広く(外径φ35㎜ L=34cm)、水噴射打設なのでポイントの周りに自然と大粒砕石のサンドフィルターができ、揚水時に土砂を吸わず水だけを吸い上げ、目詰まりがありません。

  • 吸水面
  • 外径φ35mm

地中挿入がスムーズ

水噴射専用のポイントです。水を噴射させながら地中に挿入できるため地中挿入がスムーズにおこなえます。

逆支弁付きで再運転がスムーズ

逆支弁ボール付なので、ポンプを止めても立坑内に水が戻る事が無く、再運転の際にもすぐ揚水できます。

サビにくい材質で丈夫

主要部がステンレス製でサビにくく、高耐久です。

微細粒土砂の場合の目詰まり回避

微細粒土質でポンプ内に砂を取り込まないためには、砂利を利用してポイント周りにストレーナーを作ると、目詰まりを回避し、揚水量を確保することができます。

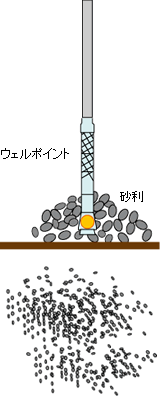

砂利を置いて水噴射

打ち込み箇所に砂利などを置き水噴射で打設します。
砂利が打設孔に落ちていくと、微細粒砂は水噴射により立坑外へ出ます。
また、軽いのでポイント周りから逃げます。

打ち込み箇所に砂利などを置き水噴射で打設

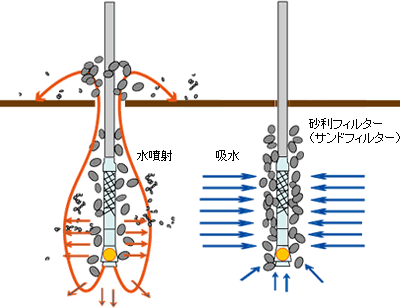

安定するまで連続水噴射

計画深さで20秒ほど噴射し続けてください。 ポイント周りの微細粒砂・砂利が安定するとポイント周りに砂利のフィルターができ、目詰まりや砂の吸い込みを防ぎます。

>計画深さで20秒ほど噴射し続ければ、ポイント周りに砂利のフィルターができる

硬い地盤でも安定した揚水ができるカップ型ウェルポイント MSP-80・MSP-100

打ち込みできない硬い地盤や、上部からしぼり水がある場合のウェルポイント

ウェルポイントが打込みできない砂利、切込み砂利などの硬い地盤や上部からのしぼり水がある場合には
カップ型のポイントがございます。

硬い地盤の使用例 地中に埋め床面下の水を吸入

地中に埋め床面下の水を吸入

床面をバケットなどで30cm程度掘削して埋め、床面下の水を吸入。

硬い地盤の使用例 地中に埋め床面下の水を吸入

地中に埋め床面下の水を吸入

床面に挿し込み、床面上の水を吸入。

従来の水中ポンプを使った立坑内の揚水を改善

従来の水中ポンプを使った立坑内の揚水を改善

カップ型ポイントは水中ポンプでの揚水と異なり土砂の吸入がなく、水のみを吸い上げるのでホースの詰まりがありません。
水中ポンプでたまり水を吸い上げる場合、土砂を一緒に吸入してしまうため目詰まりを起こしやすく作業中に何度か水中ポンプをチェックする必要があります。また、揚水ホース内にも砂が溜まりやすく作業中断の原因となります。

従来の水中ポンプを使った立坑内の揚水を改善

水中ポンプを使用する場合、坑内に1、2箇所の釜場をつくらなければならないので坑内作業スペースが狭くなり、床面はドライにはなりません。 カップ型ポイントを床面に埋め込んで使った場合、坑内床面はドライになりスペースも確保できます。

仕様表

商品コード
商品名 ウエルポイント ウエルポイント/カップ型80 ウエルポイント/カップ型100
メーカー 日本ムール
メーカー名称 ムールスーパーポイント/簡易ウエルポイント用水噴射専用ポイント MSP-cap/
カップ型ポイントA
MSP-cap/
カップ型ポイントB
型式 MSP-20 MSP-80 MSP-100
吸水面 口径 (mm) φ35 φ80 φ100
高さ (mm) 340 300 300
ライザー管との接続 ネジ接続
(ライザー管:雄ネジ/ウエルポイント:雌ネジ)
ライザー管接続口 (mm) φ20
適用土質 透水性の高い砂質地盤 (細砂~粗砂) 砂利、切込み砂利など硬い地盤。
上部からのしぼり水がある時に
適用機種 簡易ウェルポンプ(エンジン式)ムルポンV

使用上の注意

  • MSP-20は、水噴射による打ち込み専用のウェルポイントです。打ち込みの際水噴射をしないと、メッシュの網がやぶれる可能性が大きく、揚水量が1/3程度になってしまいます。
  • 揚水機能は打ち込み深さの深い方に働くため、カップ型は簡易ウェルポイント用と同時に使用できません。
