土木工事などで地中を掘削する場合、地下に湧水があると掘削立坑の破壊や地盤が沈下する危険があります。ウェルポイント工法(地下水位低下工法）は、これを防止するため地下水位を下げるものです。簡易ウェルポンプ(エンジン式)ムルポンＶは、簡単設置で施工時間を短縮し、かつ確実に地下水を吸い取ります。
土木工事などで地中を掘削する場合、地下に湧水があると掘削立坑の破壊や地盤が沈下する危険があります。ウェルポイント工法(地下水位低下工法）は、これを防止するため地下水位を下げるものです。簡易ウェルポンプ(エンジン式)ムルポンＶは、簡単設置で施工時間を短縮し、かつ確実に地下水を吸い取ります。
吸水吐出
ジェット水噴射

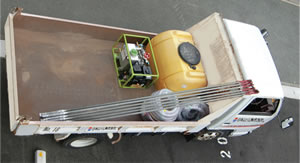

ポンプとライザー管はホースで接続するだけ。
ヘッダー管など地上へ配管する必要がなく、簡単に設置ができ、設備に費やされる時間短縮・工事費用を削減します。
日本ムール特許技術により、特殊タンク機能で水と空気を分離して吐出し、タンクに砂・空気が充満しません。
揚水時にエアの吸込みがあっても運転中の真空度を保ち、連続高揚水で低下水位の安定を実現します。
大水量と小水量にかかわらず、揚水量が変動せず、難しいエアの調整作業の必要もありません。
また、逆流防止弁付で、ポンプを止めても水が落ちず、再度運転するとすぐに揚がります。
日本ムール特許技術により、運転開始後、瞬時に真空度があがる構造です。
地下水位の低下がとても早く、施工時間短縮につながります。
仕様表
| 商品コード |
212145 |
| 商品名 |
簡易ウエルポイントポンプ |
| メーカー |
日本ムール |
| メーカー名称 |
ムルポンＶ |
| 型式 |
MVP-3E50-J |
| 吸水口 (mm) × 本数 (本) |
φ20×6 |
| メイン吸水口 (mm) |
φ40 |
| 最大吐出量 (L/min) |
500 |
| 最大吸揚程 (m) |
8 |
| 全揚程 (m) |
25 |
| 吐出し口径 (mm) |
50 |
| ジェット水噴射水圧 (MPa) |
0.025 |
| ジェット水噴射吐出量 (L/min) |
200 |
| ジェット水噴口径 (mm) |
φ20 |
| 最大真空度 (MPa) |
0.093 |
| 駆動 |
空冷4サイクルガソリンエンジン ロビンE×13 |
| 始動方法 |
リコイルスターター方式 |
| ポンプ本体 |
TE5-50R(鶴見製作所) |
| タンク容量 (L) |
2.7 |
| 燃料消費 (h) |
約2.8※1 |
| 使用燃料 |
ガソリン |
| 寸法 幅×長さ×高さ (mm) |
480×780×540 |
| 質量 (kg) |
50 |
| 付属品 |
揚水用ホース10m(ストレーナー付)、排水用ホース5m、エンジン工具 |
打ち込み
- 全てのバルブを閉めた状態にします。吸水用ホース、打込み用ホース、排水ホースをセットし貯水タンクに水を貯めます。
- メインバルブは、圧力を逃すため少し開いた状態にします。
エンジンをかけジェット水吐出口のバルブを開き、ライザー管を打ち込みます。ジェット水の水圧調整はメインバルブの開閉でおこないます。
揚水(ウェル)
- ライザー管から打込用ホースを取り外しウェル用ホースを吸水口に接続します。
- メイン吸水口のカップリングを取り外し、キャップを取り付けます。
- メインバルブ、リリーフバルブを開け、運転を開始します。
- 吸水口のバルブを1本ずつ開けます。吐出水は貯水タンクに補充またはノッチタンクを通して排水溝に放流します。

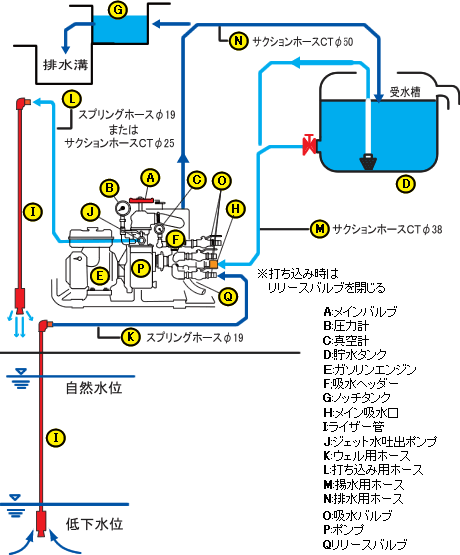

接続図
