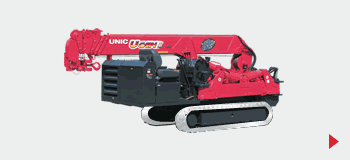

ミニクローラークレーン カニクレーン (2.9t 6段/自力分解仕様)
クレーン付トラックが入れない場所や狭い通路へもスムーズに進入し、多様な現場のクレーン作業に活躍します。
通称で、「ミニクロ」「ミニクレーン」「カニクレーン」などと呼ばれています。
ブームやアウトリガなど主要パーツが取り外せるので、ヘリコプターや索道による運搬が可能です。
自力分解専用治具付で、分解・組み立てに他の揚重機は不要です。
また、油圧配管の接合には便利なワンタッチカプラ式。

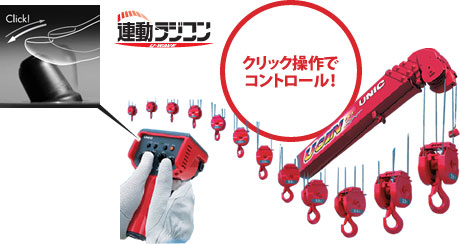

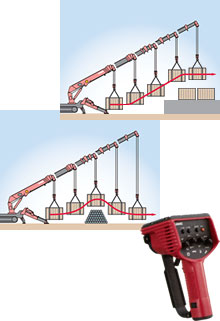

連動ラジコンの簡単な操作で、思いのままの連動操作が可能です。
選択スイッチ式で、オペレーターの意思を的確に反映する「クリック操作機能」を装備。これにより、刻々と変化する吊り荷の動きや現場状況に瞬時に対応し、作業状況に合わせたクリック操作でクレーンをコントロールすることができます。
設置物などの障害物越え作業もなめらかにおこなえ、クレーン作業の効率化・省力化を実現します。
連動ラジコンは、さまざまな電波が飛び交う現場での混信によるトラブルを防ぐ、強力電波の「特定小電力型」です。
離れた場所からエンジン停止、およびエンジンスタートが可能。
クレーンを使用しない時の騒音対策に効果を発揮します。
アウトリガの張り出し・設置が、ラジコン操作にて可能です。アウトリガ近くで設置状態を確認しながら操作ができ、より確実で安全な設置作業がおこなえます。

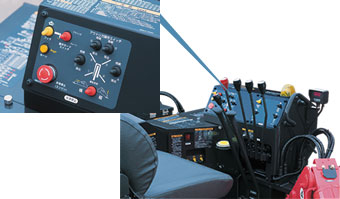

運転席に座ったままでクレーン、アウトリガおよび走行操作がおこなえる集中コントロール方式。
アウトリガの張り出し・設置が運転席でおこなえる、油圧張り出し方式。不整地など、アウトリガの水平設置がラクラク＆スピーディーにおこなえます。

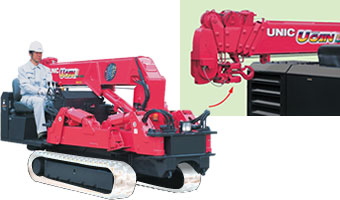

シートに座ったまま、専用スイッチでフックの格納操作が簡単におこなえます。
(ユニフック)
地下への巻下作業時など、ドラム内のロープが残り3巻になるとウインチ巻下げ作動が自動停止します。
また、ワイヤロープの地巻きを確実にする「溝付ドラム」と、高速巻上時などロープがたるまないようしっかり押え込む「ワイヤロープ押え装置」も装備。
ブーム伸長をはじめ各動作が今までにない速さを実現。
また、「可変容量ピストンポンプ」の採用で、軽負荷時の作業速度がさらにスピードアップ。
クレーン作業を迅速にこなします。
23°の登坂能力で、起伏の大きな現場でも楽々移動できます。最大転倒角度は左右とも33°と、安定性に優れた低重心設計で、不整地などでの移動も安全です。
2速走行モータで、クラス最高の走行スピード3km/h。電動モーター走行時は1.5km/h(60Hz)。
作業現場内における移動がスピーディーにおこなえます。
状況に応じて、低速/高速の切り替えが可能です。

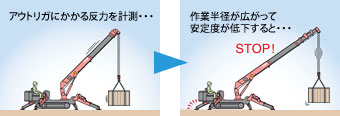

安定度が低下してアウトリガが浮き上がる前に、クレーンの作動(ブーム伸長・伏せ、フック巻上げ、旋回)を停止して、転倒を未然に防止します。

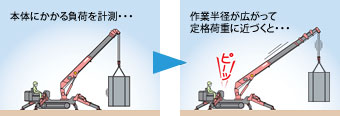

ブーム長さ・角度・吊り荷重などから、クレーン本体に掛かる負荷をトータルに計測。定格荷重に近づくと警報を発し、注意を促し、オーバーロードを防ぎます。
作業中、いま吊っている荷の質量を測定しデジタル表示します。正確な質量を常時表示して、安全作業をバックアップ。誤読による事故などを防止します。
スイッチを押すとエンジンを緊急停止し、瞬時に全てのクレーンの動きを停止して安全を確保します。
フック巻上やブーム伸長時など、フックがブームトップに衝突する心配がなく、安全作業に貢献します。
ブームの格納状態を検出して、未格納状態ではアウトリガ操作ができない安全設計です。
走行操作とクレーン作業を切り替えるインターロック装置を装備。クレーン作業時など、間違って走行レバーに触れてもクローラは動かない安心設計です。
クレーンの傾きを確認しやすい大型水準器を運転席内に設置。
不整地作業などでの水平設置に威力を発揮します。
張り出しセットピンが未挿入状態ではアウトリガ操作を規制し、アウトリガ未接地状態ではクレーン操作を規制。さらに、それぞれの状態をパネル上にランプで表示し、安全作業を推進します。
クレーンに作用する負荷や安定度の状態を3色のマーカーランプで表示。
安全度が目で確認できます。
走行時は旋回を自動ロック。クレーンの横ブレがなく安心です。
安全装置の非常解除スイッチはキー式。不用意な解除操作を防止し、安全管理に貢献します。
建設機械の排出ガス対策は、平成3年より排出ガス対策型建設機械指定制度が実施されています。
掲載機種は、平成18年に設けられた第3次基準に適合しております。
国土交通省が指定した「超低騒音型建設機械」です。作業時の周囲環境にも万全の配慮。
国土交通省が規定した低騒音型建設機械の騒音基準値 (該当機種の場合99dB) から、さらに6dB減じた値を下回る騒音の測定値を得ています。
仕様表
| 商品コード | 151361 | ||
|---|---|---|---|
| 商品名 | ミニクレーン2.9EG専用6段/自立分解 | ||
| メーカー | 古河ユニック(UNIC) | ||
| メーカー名称 | ミニ・クローラクレーンW370C | ||
| 型式 | UR-W376C2RS-A | ||
| ブーム段数 | 6段 | ||
| 駆動方式 | ディーゼルエンジン仕様 | ||
| 最大クレーン容量 ※ | 2.93t×2.5m | ||
| 最大地上揚程 (m) | 14.9 | ||
| 最大地下揚程 (m) | 18.7 | ||
| 最大作業半径 (m) | 14.45 | ||
| ブーム伸縮装置 | 油圧シリンダ＋ワイヤロープ伸縮式 | ||
| 巻上ロープ (構成・種類) | IWRC6×WS(26)B種Φ8mm×85.0m [切断荷重：42.4kN・m(4.32tf)] | ||
| フック巻上速度 (m/min) | 17 | ||
| ブーム伸長速度[ブーム長さ] (m/s) | 10.98[3.63～14.61]/23.0 | ||
| ブーム上げ速度 (°/s) | 0～80/10.0 | ||
| 旋回範囲/速度 (°/rpm) | 360(連続)/2.5 | ||
| フック格納方式 | 専用スイッチによる自動格納式 | ||
| 旋回ロック方式 | 走行時自動ロック式 | ||
| フック巻過防止装置 | フック巻過時、「巻上・伸長・起」の自動停止および、警報式 | ||
| ブーム起伏装置 | 油圧シリンダ直押式 | ||
| 巻上装置 | 油圧モータ駆動 減速機：平歯車減速式 ブレーキ：メカニカル自動ブレーキ |
||
| 旋回装置 | 油圧モータ駆動 減速機：ウォーム＋平歯車減速式(ボールベアリング支持) ブレーキ：ウォームセルフロック |
||
| アウトリガ | 横 | 油圧シリンダ直押式 | |
| 縦 | 油圧シリンダ直押式 | ||
| 油圧ポンプ | 形式 | 可変容量ピストンポンプ | |
| 定格圧力 (MPa[kgf/cm2]) | クレーン：20.6[210]、走行：21.6[220] | ||
| 定格吐出量 (L/min) | 60 | ||
| 定格回転数 (rpm) | 2,500 | ||
| 作動油タンク(容量) (L) | 75 | ||
| 安全装置 | 油圧安全弁、油圧自動ロック装置、 デジタル式荷重計、巻過自動停止装置、 巻過警報装置、捨巻自動停止装置、 過負荷警報装置、転倒防止装置、 荷重指示計（角度計付）、警報ブザー、 玉掛けワイヤーロープ外れ止め、 クレーン・走行レバーインターロック装置、 クレーン・アウトリガインターロック装置、 水準器、アウトリガ張出・接地検出装置、 安全装置非常解除キースイッチ |
||
| 寸法 (mm) | 全幅 | 1,300 | |
| 全高 | 1,800 | ||
| 全長 | 4,340 | ||
| 軸距 | 1,750 | ||
| 運転整備重量 (kg) | 約3,860 | ||
| 走行装置 | クローラ色 | ホワイト | |
| 走行速度(前進・後進共) (km/h) | 0～3.0 | ||
| クローラ設置長 (mm) | 1,750 | ||
| クローラ接地圧 (kPa[kgf/cm2]) | 36.0[0.37] | ||
| 走行方式 | 左右独立油圧駆動式 | ||
| パーキングブレーキ | 油圧モータ内蔵ディスクブレーキ式 | ||
| 登坂能力(アプローチアングル) (°) | 23 | ||
| 駆動装置 | エンジン | 型式 | 3TNV36(ヤンマー) |
| 定格出力 (kW/rpm) | 15.17/2,500 | ||
| 燃料タンク (L) | 40 | ||
| 低騒音指定状況 | 超低 | ||
| 排ガス指定状況 | 3次 | ||
| 操作要件(クレーン) | 技能講習 | ||
| 操作要件(玉掛け) | 技能講習 | ||
- ※ アウトリガ最大張り出し時

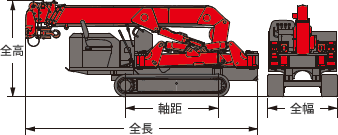

寸法図

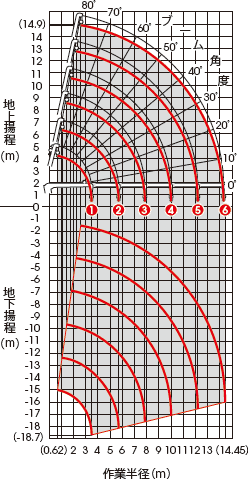

作業範囲図

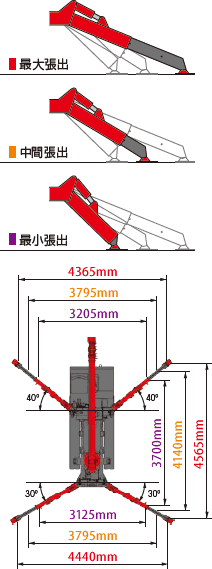

アウトリガ張り出し寸法図
定格総荷重
| 使用ブーム ①、①＋② | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 作業半径 (m) | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.69 | ― | ― | ― | ― |
| 定格総荷重 (t) | 2.93 | 2.38 | 1.98 | 1.70 | 1.48 | 1.33 | 1.10 | ― | ― | ― | ― |
| 使用ブーム ①＋②＋③ | |||||||||||
| 作業半径 (m) | 2.7 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | 7.88 | ― |
| 定格総荷重 (t) | 2.27 | 2.12 | 1.68 | 1.43 | 1.25 | 1.10 | 0.98 | 0.87 | 0.72 | 0.62 | ― |
| 使用ブーム ①＋②＋③＋④ | |||||||||||
| 作業半径 (m) | 4.0 | 4.5 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.07 | ― | ― | ― |
| 定格総荷重 (t) | 1.07 | 0.96 | 0.87 | 0.76 | 0.65 | 0.55 | 0.50 | 0.41 | ― | ― | ― |
| 使用ブーム ①＋②＋③＋④＋⑤ | |||||||||||
| 作業半径 (m) | 4.5 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 | 12.26 | ― | ― |
| 定格総荷重 (t) | 0.78 | 0.65 | 0.51 | 0.42 | 0.37 | 0.33 | 0.30 | 0.27 | 0.26 | ― | ― |
| 使用ブーム ①＋②＋③＋④＋⑤＋⑥ | |||||||||||
| 作業半径 (m) | 4.9 | 5.5 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 | 12.0 | 13.0 | 14.45 |
| 定格総荷重 (t) | 0.33 | 0.30 | 0.28 | 0.25 | 0.23 | 0.21 | 0.19 | 0.17 | 0.16 | 0.14 | 0.13 |
使用上の注意
- 定格総荷重表はクレーンを水平設置した時のクレーンの強度および安定度に基づいた性能で、負荷時のブームのたわみを含んだ実際の作業半径に基づいています。
- アウトリガの内、どれか1本でも最大張り出しではない場合は、最大張り出し以外の性能で作業してください。
- アウトリガの設置を誤ると転倒の恐れがあります。アウトリガは水平堅土上に最大張り出しで設置してください。
- ブーム①+②+③+④とは、ブーム④を
マークまで伸長させた状態です。 - ブーム③を少しでも伸ばした時は①+②+③、ブーム④を少しでも伸ばした時は①+②+③+④、ブーム側板のマークがブーム③から少しでも離れた時は①+②+③+④+⑤の性能で作業してください。
