水中ポンプ
(電極式自動運転型)

登録番号：CG-110036-VE

水位が上昇⇒自動運転(排水)
水位が低下⇒自動停止

高感度仕様の液面検出電極とタイマ機能を組み合わせた制御方式。
水位が上昇し電極部が水に触れるとポンプが始動、水面が電極から離れるとタイマが作動し、約1分後に運転が停止されます。

水位が上昇し、電極が着水を検知すると、ポンプが作動、排水を開始

水位が低下し、電極部が水面から離れると同時にタイマーが作動。タイマー作動による稼動は約1分。

1分後に、ポンプを停止。
※1分以内に水面が電極に触れると、また継続して運転します。

再び水位が上昇し、電極が検知すると、ポンプが再稼動、排水開始。

〔用途〕

夜間・住宅密集地で効果的
水位低下後の不要時は、運転を停止しますので渇水運転によるモーターの騒音と空回しのポンプの故障を防止します。

現場の水量に応じて必要時だけポンプが運転しますので、現場の省エネ化が図れます。

単相100V・モータ強制冷却構造
モータ冷却効果が高く、コンパクトで、狭い場所での設置に優れています。

単相100V・スパイラル構造
揚・排水中に混入した土砂等の異物通過性に優れています。

三相200V・片水路構造
上吐出し構造なので、狭い場所での設置に適しています。
効率の良いモーター冷却が可能。

試行申請型(請負契約締結後提案の場合)および施工者希望型の公共工事のにおいて、施工者がNETISに登録された技術の活用を提案し、実際に工事で活用された場合、活用の効果に応じて工事成績評定での加点の対象となります。

登録番号：CG-110036-VE

公共工事などにおける新技術活用システム実施要領で定める「推奨技術、準推奨技術、評価促進技術、活用促進技術、活用促進技術(旧実施要領)、設計比較対象技術(旧実施要領)、少実績優良技術(旧実施要領)」です。

評価方法、配点などについては提案をおこなった地方整備局などによって異なります。

2015年10月現在レント調べ

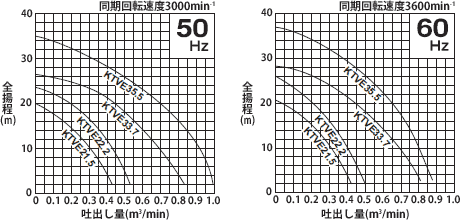

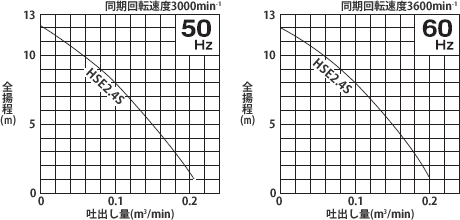

仕様表

商品コード	50Hz	213310	213046	213070	213540	―	―	213723
商品コード	60Hz	213300	213045	213050	213560	213570	213726	213722
商品名		2"100V 電極ポンプ	2"電極ポンプ 1.5-15	2"電極ポンプ 2.2-20	3"電極ポンプ 3.7-20	3"電極ポンプ 5.5-25	4"電極ポンプ 3.7-18	4"電極ポンプ 5.5-22
クラス		2吋			3吋		4吋
メーカー		鶴見製作所(ツルミポンプ)
メーカー名称		一般工事排水用水中ハイスピンポンプ(電極式自動運転タイプ)
型式		HSE2.4	KTVE21.5	KTVE22.2	KTVE33.7	KTVE35.5	KTVE33.7	KTVE35.5
口径 (mm)		50			80		100
出力 (kW)		0.4	1.5	2.2	3.7	5.5	3.7	5.5
電圧 (V)		単相100	三相200
全揚程 (m)		8	15	20	18	22	18	22
吐出量 (m³/min)		0.1	0.2		0.5	0.6	0.5	0.6
異物通過径 (mm)		7	8.5
重量 (kg)		11.3	21.5	24.5	39.5	52.0	40.0	52.0
寸法 (mm)	幅	234	240		285	300	285	300
寸法 (mm)	高(ハンドル含)	358	425.5		585	620	585	620
ケーブル長さ(m)		5	8
始動水位 (mm)		165	235		297	327	―
NETIS登録番号		CG-110036-VE
