半自動TIG溶接システム サンアークTIGマイスター

半自動TIG溶接システム サンアークTIGマイスター

手動のTIG溶接機を半自動化！ＭＡＧ/ＭＩＧ溶接の領域に迫る高速・高溶着量の高能率TIG溶接システム

溶接トーチ＋ワイヤ制御装置＋ワイヤ送給装置＋TIG溶接機(フルデジタル制御)

※シールドガスは別途お客様でご用意ください。

TIG溶接の作業効率の悪さを克服！

TIG溶接は高品質な溶接ができる反面、一般的に溶接棒の挿入を手でおこなう必要から、作業効率の面で難がありました。半自動溶接トーチ形状でTIG溶接法の専用トーチを使う、新感覚の半自動TIG溶接システムです。

スパッタゼロの溶接を実現しながら、半自動並みの溶着量が得られます。
MAG/MIG溶接と同じ操作性でTIG溶接が可能です。

消耗電極式アーク溶接(MAG、MIG 溶接)と操作性が同じであるため、高電流領域での作業に適しており、MAG、MIG の経験があれば容易に扱えます。

手動のTIG溶接と比較

ビドー形状

MAG/MIG溶接波の溶着量で高能率。しかもノンスパッタ溶接

ビドー形状

SUS304 t=10mm(1パス)

  手動TIG溶接(左) サンアークTIGマイスター(右)
シールドガス アルゴン PHサンアーク17
溶接電流 230A 300A
溶接棒径/ワイヤ径 φ2.4mm φ0.9mm
溶接速度 150mm/分 500mm/分
ワイヤ送給速度 - 7.0m/分

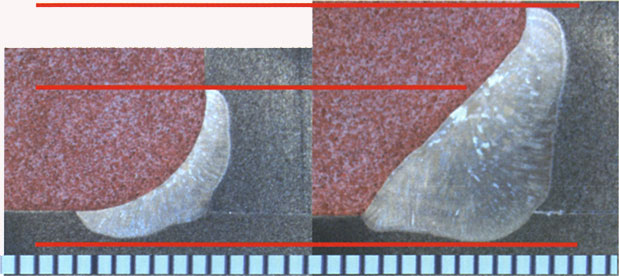

ビード断面

溶着量差は歴然！高能率溶接を実現

ビード断面

SUS304 t=10mm(1パス)

  手動TIG溶接(左) サンアークTIGマイスター(右)
溶接電流 230A 300A
溶接棒径/ワイヤ径 φ2.4mm φ0.9mm
ワイヤ送給速度 - 7.0m/分

溶接棒はフィラーワイヤーを送給装置で供給両手保持で安定したトーチ運びが可能

ワイヤ制御装置 STM-WC/ワイヤ送給装置 STM-WF

適切なアーク長を維持する溶加棒送給ライン

タングステン電極の先端が母材に接触することがなく、熟練した操作を必要としない。

溶加棒送給ラインとトーチグリップを一体化したことで、グリップを握った手に溶加棒の溶融状態から非溶融状態となる際の抵抗感覚が伝わるため、この抵抗感を目安にして適切なアーク長を維持することができます。

半自動溶接トーチ形状でTIG溶接専用トーチ高電流領域の溶接でも熱さを感じにくい形

溶接トーチ

TIGマイスター溶接トーチSTM-30 (ワイヤガイド＋コンジットチューブ3m含む)

空冷300A タイプ(ケーブル：8m) 使用率：300A/35% (直流空冷)

旧来の問題を解決した専用トーチ

アーク熱による手の火傷がしにくく、溶接個所にアプローチしやすいトーチ

旧来の半自動TIG溶接システムのトーチは、溶加棒を自動で送給するだけで、高効率を求めて高電流で溶接すると、アークとグリップ部が近いため、アーク熱によって手が火傷しやすく、また、溶接個所にアプローチしにくい欠点がありました。半自動TIG溶接システム サンアークTIGマイスターは専用トーチで旧来の問題を解決しました。

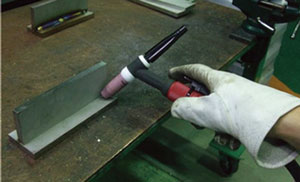

従来のTIGトーチ
従来のTIGトーチ

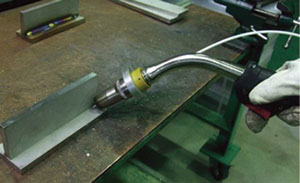

TIGマイスタートーチ
TIGマイスタートーチ

セットでレンタル フルデジタル制御のTIG溶接機

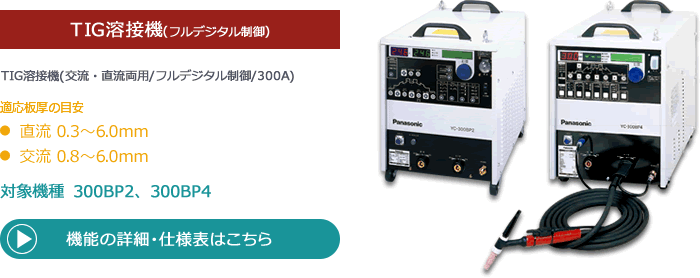

TIG溶接機(交流・直流両用/フルデジタル制御/300A)

フルデジタル制御のTIG溶接機は高品質な作業が可能

TIG溶接機/100A軽量

スピーディーで確実なアークスタート
4A(低電流)でもしっかりしたアーク
溶けぎわがシャープ
フルデジタルだから精密制御

など

幅広い種類の金属接合に使用できます

ステンレス鋼、二相ステンレス鋼、ニッケル合金鋼、炭素鋼、チタン、アルミ合金などの金属の接合に使用できます。

炭素鋼T字すみ肉溶接におけるビード外観

炭素鋼Ｔ字すみ肉溶接におけるビード外観

シールドガス：アルゴン
SM490A　t9mm(黒皮除去)
1層目：400A/300A　50Hz　50%　(パルス溶接)
ワイヤ送給速度：3.3m/分
ワイヤ：YGW-16　φ1.2mm

二相ステンレス鋼ビドー外観

二相ステンレス鋼ビドー外観

オーステナイト系ステンレス鋼ビドー外観

オーステナイト系ステンレス鋼ビドー外観

半自動TIGシステム仕様表

商品コード 296008
商品名 サンアークティグマイスター300A
メーカー 日酸TANAKA
メーカー名称 高能率半自動TIG溶接システム サンアークTIGマイスター
型式 STM-30-SET
システム構成 *制御装置　STM-WC
　*ワイヤ送給装置　STM-WF 2m+延長15m=全長17m(フィラーガイド込20m)
　*溶接トーチ　STM-30　空冷300A　8m+延長10m=全長18m

溶接機仕様表

メーカー パナソニック
メーカー名称 300BP2 300BP4
型式 300BP2 300BP4
制御方式 フルデジタル
定格入力電圧 (V) 200・220
相数 (相) 三相
電源周波数 (Hz) 50・60
定格入力 (kVA/kW) 10.5 11.4/9.7
定格使用率 (%) 40
出力電流
調整範囲
(A)		 直流 TIG 4～300
手溶接 4～250
交流 MIX TIG 10～300
交流標準TIG 10～300
交流ハードTIG 20～300
交流ソフトTIG 10～300
アップスロープ時間 (秒) 0～10
ダウンスロープ時間 (秒) 0～10
ガスプリフロー時限 (秒) 0～10 0～30
ガスアフターフロー時限 (秒) 0～30
パルス周波数 0.8～500 0.1～500
パルス幅調整 (%) 5～95
MIXTIG周波数 (Hz) 0.5～10(標準1.0) 0.1～20(標準1.0)
クレータ制御 「有」「無」「反復」 「有」「無」「反復」「アークスポット」
外形寸法 (mm) W380×D528×H526 W375×D538×H534
質量(kg) 51
標準セット内容 本体・ガスホース・流量計・一次入力線

関連商品

商品コード 商品名 メーカー 型式 備考
296009 サンアークティグマイスター用水冷トーチ 日酸TANAKA STM-40 ケーブル長さ4m+延長15m、
使用率400A/60%
223001 ティグ冷却水装置／水冷 パナソニック YX-09KGC1 冷却能力 200KJ/min
