![配管溶接用クランプ](img/clamp_haikan/clamp_haikan_21.gif)
![配管溶接用クランプ](img/clamp_haikan/clamp_haikan_22.jpg)
![配管の固定・芯出しがワンタッチでOK](img/clamp_haikan/clamp_haikan_23.gif)
![対応管径](img/clamp_haikan/clamp_haikan_28.gif)
![B-2 34~61mm、1B~2B](img/clamp_haikan/clamp_haikan_29.gif)
![B-4 76~114mm、2・1/2B~4B](img/clamp_haikan/clamp_haikan_30.gif)
![B-8 140~216mm、5B~8B](img/clamp_haikan/clamp_haikan_31.gif)
![B-12 242~319mm、9B~12B](img/clamp_haikan/clamp_haikan_32.gif)
![様々な配管施工に対応](img/clamp_haikan/clamp_haikan_33.gif)
エルボ・フランジ・レデューサーの芯出し
従来、この種の治具では、固定が困難であったエルボ・フランジ・レデューサー等ストレート部の短いフィッティング部も、蝶ボルト(微調整ねじ)の働きで、簡単に固定、芯出しをおこなえます。
![配管溶接用クランプ使用例](img/clamp_haikan/clamp_haikan_34.jpg)
![配管溶接用クランプ使用例](img/clamp_haikan/clamp_haikan_35.jpg)
![配管溶接用クランプ使用例](img/clamp_haikan/clamp_haikan_36.jpg)
![配管溶接用クランプ使用例](img/clamp_haikan/clamp_haikan_37.jpg)

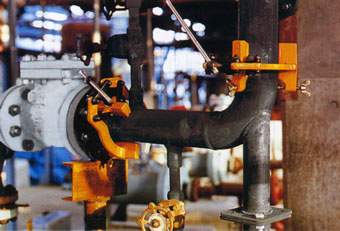

狭所、複雑な箇所
![狭い場所、複雑な箇所](img/clamp_haikan/clamp_haikan_38.jpg)
狭い場所、複雑な箇所での取り付け、芯出しも簡単

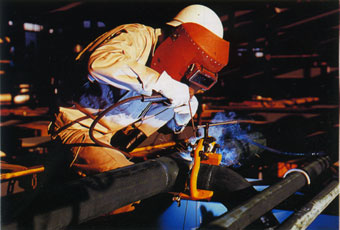

![溶接使用例](img/clamp_haikan/clamp_haikan_39.jpg)
取り付け、芯出しが完了し、(3点)溶接の開始。
![取り付け・芯出し順序](img/clamp_haikan/clamp_haikan_40.gif)
![仮固定](img/clamp_haikan/clamp_haikan_41.gif)
開先加工された管(以下単に管と呼ぶ)に配管溶接用クランプを取り付け、「A」のハンドルで締め付け、仮固定する。
次に「Bs」「BL」の蝶ボルト(3本)を締め付け仮セットする。
![締め付け固定](img/clamp_haikan/clamp_haikan_42.gif)
「A」のハンドルで、おねじをゆるめ、図のように配管溶接用クランプを移動させ、再び「A」のハンドルにて締め付け固定させる。
「Bs」の蝶ボルトをゆるめる。
次に管または、管継手を挿入し、管端が接触する状態にし、芯出しをする。
![開先合わせは完了](img/clamp_haikan/clamp_haikan_44.gif)
図のように、開先スキマを確保し、その後「Bs」の蝶ボルトを締め付け、相対する管、または管継手を固定させる。
(芯出しの結果によっては、「Bs」「BL」のボルトで微調整する。)
以上の状態で開先合わせは完了。以後(3点)溶接をおこなう。
仮付け溶接終了後、配管溶接用クランプを取り外す。
仕様表
商品コード |
295838 |
295840 |
295842 |
295843 |
商品名 |
配管溶接用クランプ 1~2 |
配管溶接用クランプ 2・1/2~4 |
配管溶接用クランプ 5~8 |
配管溶接用クランプ 9~12 |
メーカー |
スーパーツール |
メーカー名称 |
スーパーブリッジ |
型式 |
B-2 |
B-4 |
B-8 |
B-12 |
使用できる管の 呼び径 (mm) |
D |
34~61 (1~2B) |
76~114 (2 1/2~4B) |
140~216 (5~8B) |
242~319 (1~2B) |
最大の管をつかんだ 時の寸法 (mm) |
H |
182 |
252 |
414 |
526 |
W |
138 |
206 |
320 |
436 |
寸法 (mm) |
S |
34 |
46 |
52 |
58 |
B |
84 |
112 |
128 |
144 |
L |
110 |
200 |
230 |
260 |
製品重量 (kg) |
1.4 |
3.2 |
5.6 |
8.8 |
※吊り上げ運搬には、使えません。危険です。
寸法図
![配管溶接用クランプ寸法図](img/clamp_haikan/clamp_haikan_sunpo.gif)
No. |
部品名 |
材質 |
外観 |
1 |
爪 |
ダクタイル鋳鉄 |
黄色粉体塗装 |
2 |
本体 |
構造用合金鋼 |
黄色粉体塗装 |
3 |
めねじ |
構造用合金鋼 |
リン酸マンガン化成皮膜処理 |
4 |
リンク |
構造用合金鋼 |
リン酸マンガン化成皮膜処理 |
5 |
おねじ |
構造用合金鋼 |
リン酸マンガン化成皮膜処理 |
6 |
ハンドル |
ステンレス鋼 |
- |
7 |
蝶ボルト |
構造用合金鋼 |
銅めっき |
8 |
六角ボルト |
構造用合金鋼 |
リン酸マンガン化成皮膜処理 |
9 |
Uナット |
普通鋼 |
リン酸マンガン化成皮膜処理 |
10 |
ばね座金 |
硬鋼 |
リン酸マンガン化成皮膜処理 |

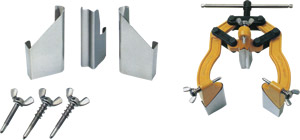

関連商品
商品コード |
商品名 |
適用機種 |
284960 |
配管溶接用クランプSUSカバー1~2B |
配管溶接用クランプ1~2 |
284962 |
配管溶接用クランプSUSカバー5~8 |
配管溶接用クランプ5~8 |
