プラズマガウジング・プラズマ切断機
従来のアークエアガウジングに比べ、作業環境改善に大きな効果があります。
- ヒューム・粉塵の発生量を約1/3に低減。
- 電極と母材の短絡の繰り返しの衝撃音がなく、騒音を約10dB以上低下。
プラズマガスにAr+30%H2(アルゴン水素ガス)を使用しますので、窒化・酸化が少なく、ガウジングの後工程が楽になります。
最大ガウジング能力(1パス施工)
ガウジング条件
電流120A、速度30cm/分、トーチ角度30度、使用ガスAr70%＋H230% 0.39MPa
鉄の場合
幅13mm×深さ8mm
アルミニウムの場合
幅14mm×深さ10mm
ステンレスの場合
幅12mm×深さ9mm

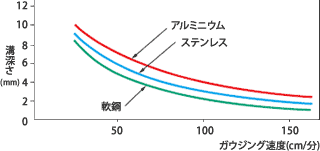

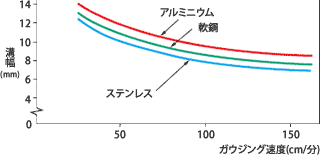

ガウジング速度と能力比
- アークエアガウジングでの棒の持ち替えや取り替えが不要で、連続ガウジング作業ができ人件費の大幅コストダウンが図れます。
- 耐久性抜群の専用電極とチップ一組で、1000m以上のガウジング作業ができ、さらにコストが低減できます。
- ガス消費量も少なくて済み、非常に経済的です。(40L/分)
- 前面パネルの切り替えスイッチを切断側にし、トーチの電極・チップを切断用に交換するだけで、最大70mmまでのエアプラズマ切断ができます。
- 切断時は、電極・チップの消耗を監視する「トーチガイド機能」を内蔵していますから安心です。
仕様表
| 商品コード | 222921 |
|---|---|
| 商品名 | プラズマ200V/120Aガウジング |
| メーカー | ダイヘン |
| メーカー名称 | スーパープラズマガウジング/スーパープラズマ切断機 |
| 型式 | G-12000G |
| 定格入力電圧 (V) | 三相200 |
| 電源周波数 (Hz) | 50/60 |
| 定格入力 | 34.6kVA/33.6kW |
| ブレーカー容量(ヒューズ) (A) | 125 |
| 定格出力電流 (A) | 120 |
| 定格負荷電圧 (V) | 240 |
| 最高無負荷電圧 (V) | 310 |
| 出力電流範囲 (A) | 30～120 |
| 定格使用率 (%) | 100 |
| 外形寸法 (mm) | W453×D780×H809 |
| 質量 (kg) | 175 |
| 最高切断板厚 (mm) | 70 |
| エア調整ユニット | 付属 要外部エア |
| 切断用トーチ | CTWL-1201 |
| 使用率 | 100 |
| ケーブル長さ (m) | 30 |
| 標準セット内容 | 本体・一次入力線 |
関連商品
| 商品コード | 商品名 | 型式 | 形状 | ケーブル長 |
|---|---|---|---|---|
| 245449 | プラズマトーチ/120A | CTW-1201 | ショートハンドル | 10m |
| 245451 | プラズマトーチ/120Aストレート | CTPWM-1201 | ストレート | 20m |
| 245452 | プラズマガウジングトーチ120A/30m | CTWL-1201 | ショートハンドル | 30m |
お客様準備品
| お客様準備品 | 備考 |
|---|---|
| 一次入力線 | ― |
| コンプレッサ | 0.75kW以上 0.39Mpa以上0.96MPa以下 50L/分以上 |
| エアホース | 内径6.5mmφ |
販売品
| 商品コード | 商品名 | 用途 |
|---|---|---|
| 542650 | プラズマ120A用カップ(80・120共用) | ― |
| ― | プラズマガウジング用チップ(鉄・アルミ向け) 数量10 | ガウジング |
| ― | プラズマガウジング用チップ(ステンレス向け) 数量10 | |
| ― | プラズマガウジング用電極 数量10 | |
| 542680 | プラズマ120A用チップ | 切断 |
| 542690 | プラズマ120A用電極 |
