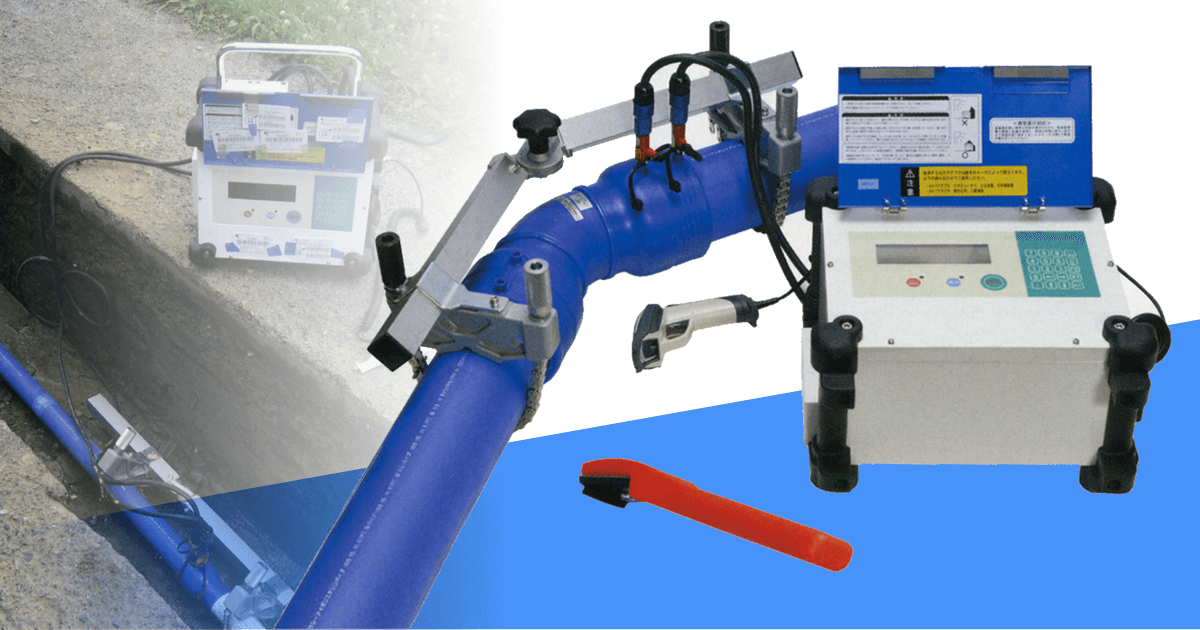

水道配水用PE管融着機

EF接合で信頼性の高い
水道配水管路の
構築を実現します

配水用ポリエチレンパイプシステム協会の規定する、水道配水用ポリエチレン管用EF継手を、バーコード指定の電圧、時間で通電し、接合する専用の融着機です。

水道配水用PE管融着機

信頼性の高い強度を発揮するEF工法

水道配水用ポリエチレン管(PE)接合 EF工法

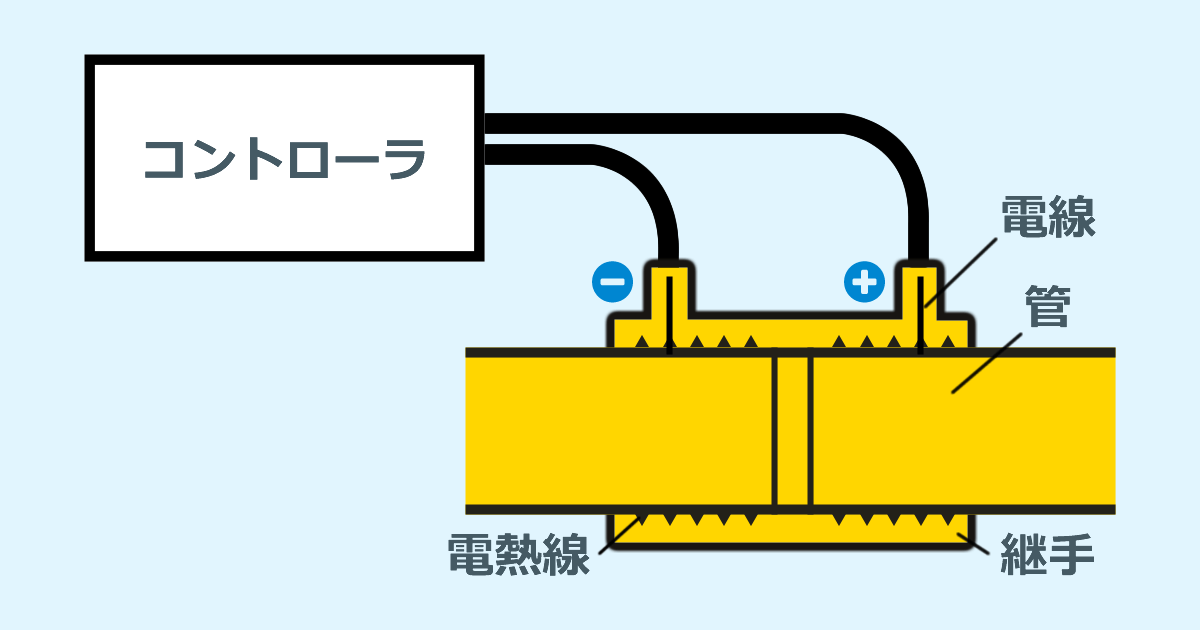

電熱線が埋め込まれた継手を、クランプ等を用いてパイプにセットした後、コントローラから電熱線に電気を流して発熱させることで、継手内面と管外面を同時に溶融し接合する工法です。
管と継手が組織的に一体化するため、管体部と同等以上の接合部の高い強度を発揮します。

融着時の状況を自動記録

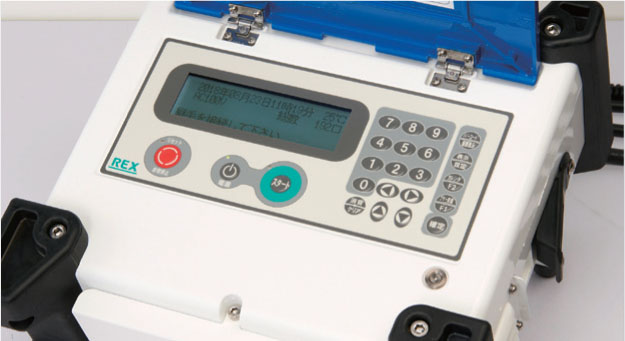

水道配水用PE管融着機 液晶画面

融着情報の詳細やエラーは大型液晶画面で確認でき、融着時の状況を自動登録、記録できます。最大件数を超過すると、最新データが上書きされます。
JFEW100、300はGPS機能を搭載し、融着時に位置情報も記録。カレンダーの時刻は自動補正されます。
ご依頼に応じて、融着履歴のデータの提供が可能です。

適合継手

水道配水用PE管融着機 適合継手、クボタケミックス、積水化学工業の継手に対応

配水用ポリエチレンパイプシステム協会(JWWA)の規定する、水道配水用ポリエチレン管用EF継手の融着に対応します。
クボタケミックス、積水化学工業、2社のバーコード継手に対応するアダプタを装備しています。

呼び径300まで対応するラインナップ

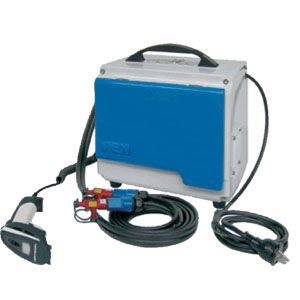

水道配水用PE管融着機 JWEF100
JWEF100
呼び径 100以下

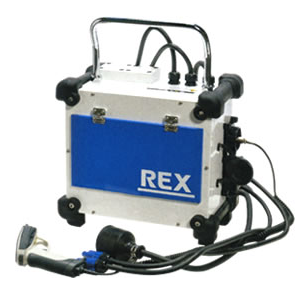

水道配水用PE管融着機 JWEF200-Ⅱ
JWEF200-Ⅱ
呼び径 50~200

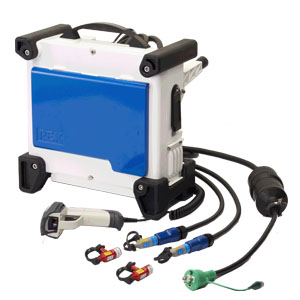

水道配水用PE管融着機 JWEF300
JWEF300
呼び径 300以下

仕様表・概要

仕様表

商品コード 296971 296970 296965
商品名 PE管EFコントローラ- 100 200 300
メーカー レッキス工業 レッキス工業 レッキス工業
型式 JWEF100 JWEF200-Ⅱ JWEF300
適用継手※ 呼び径100以下 呼び径 50~200 呼び径300以下
使用電源 AC80~120V 45~65Hz
必要容量2kVA以上
AC85~115V 45~65Hz
必要容量2.8kVA以上
AC80~120V 45~65Hz
必要容量3.0kVA以上
出力電圧 (V) DC20~76 (±1.5%) DC30~76 (±2.5%) DC20~76 (±1.5%)
最大出力 2.0kW 最大出力電流45A 2.8kW 最大出力電流70A 3.0kW 最大出力電流70A
融着履歴記録件数 3,000 1,000 3,000
寸法 (mm) W331×D234×H321 W400×D250×H500 W364×D177×H386
質量 (kg) 10.5 15 13.5

※その他対応継手は表1を参照

【共通仕様】

融着方式:バーコード制御方式

適合継手:配水用ポリエチレンパイプシステム協会の規定する、

水道配水用ポリエチレンパイプ用EF継手

適用バーコード:ITF(24,32桁)及びCode128(32桁)フォーマット対応

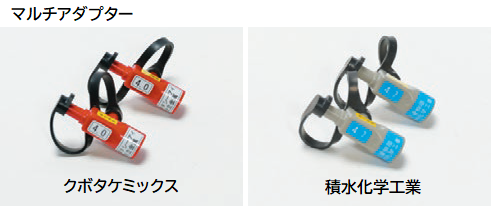

付属品:マルチアダプタφ4.0用(クボタケミックス)(中古2ヶ:新品2ヶ)

マルチアダプタφ4.7用(積水化学工業)(中古2ヶ:新品2ヶ)

ガンタイプバ-コ-ドリ-ダー 1本

ポリカンナ(刃:中古1ヶ:新品1ヶ)

※アダプタ、ポリカンナ刃の新品使用時は販売となります。



掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。



表1 対応継手と呼び径

商品コード 296971 296970 296965
商品名 PE管EFコントローラ- 100 200 300
クボタ/建築設備用ポリエチレンパイプ用EF継手 20~100 50~200 20~300
クボタ/下水用ポリエチレンパイプ用EF継手 50~100 50~200 50~250
クボタ/圧力用高密度ポリエチレンパイプ用EF継手 50~100 20~300
積水/建築設備用ポリエチレンパイプ用EF継手 20~100 20~300
積水/下水用ポリエチレンパイプ用EF継手 50~100 50~200 50~300
積水/プラント用耐震型高性能ポリエチレンパイプ用EF継手 25~300

※クボタ:株式会社クボタケミックス製造、積水:積水化学工業株式会社製造

販売品

商品コード 商品名
541082 PE管融着機用 ペーパーボトル
541081 PE管融着機用 専用ペーパー80枚
541083 PE管融着機用 エタノール0.5L
