水道配水用PE管 継手クランプ

PE管の各種継手に
合わせて選べる
ラインナップ

PE管の接合施工時、通電・冷却時間中、管・継手を保持・固定するクランプです。

水道配水用PE管 規格 ・JWWA 配水用ポリエチレンパイプシステム協会規格・PWA 建築設備用ポリエチレンパイプシステム研究会規格・JPK 日本ポリエチレンパイプシステム協会規格

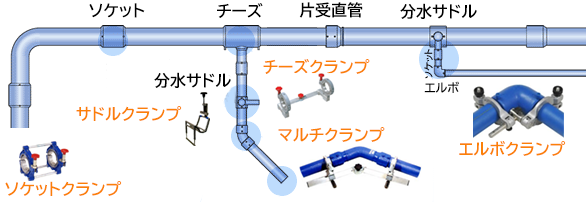

水道配水用PE管 各種継手とクランプの概略図

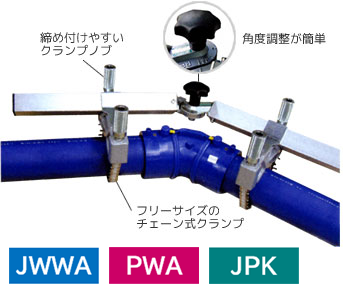

マルチクランプ

差込み型継手用。

フリーサイズのチェーンクランプ式で、1台でさまざまな継手、サイズ、角度に対応します。

マルチクランプ 取り付け例
マルチクランプ取り付け例 3種

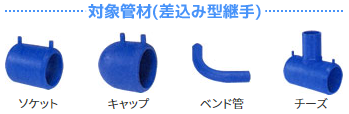

マルチクランプ 対象管材 ソケット、キャップ、ベンド管、チーズ

仕様表

商品コード 296920 296988 296987 296923
商品名 65マルチ
ドラムクランプ
AW30~50
100
マルチクランプ
JW/PW
200
マルチクランプ
JW/PW
200
マルチクランプ
JW/PWⅡ
メーカー レッキス工業 レッキス工業 レッキス工業 レッキス工業
型式 314081 314021 314022 314042
適応パイプ PWA JWWA/PWA/JPK JWWA/PWA/JPK JWWA/PWA/JPK
適応サイズ(呼び) 30・40・50・65 50・75・100 100・150・200 100・125・150・200
適応継手 ソケット・チーズ・
エルボ・片受直管・
片受ベント・片受チーズ
ソケット・チーズ・
エルボ・異型チーズ・
片受直管・片受ベント
ソケット・チーズ・
エルボ・異型チーズ・
片受直管・片受ベント
ソケット・チーズ・
エルボ・異型チーズ・
片受直管・片受ベント

ソケットクランプ

適応継手:ソケット・キャップ・片受直管

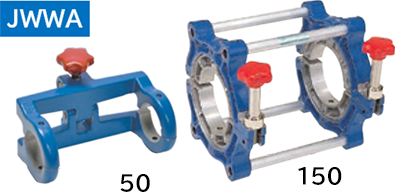

水道配水用PE管(ポリエチレン管)ソケットクランプ JWWA

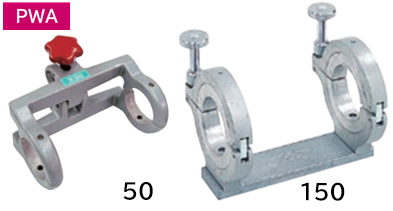

水道配水用PE管(ポリエチレン管)ソケットクランプ PWA
水道配水用PE管(ポリエチレン管)ソケットクランプ

仕様表

JWWA

商品コード 296981 296982 296983 296984 296925
商品名 50ソケット
クランプJW
100ソケット
クランプJW75
150ソケット
クランプJW100
200ソケット
クランプJW150
300ソケット
クランプJW250
メーカー レッキス工業 レッキス工業 レッキス工業 レッキス工業 MCC
型式 314000 314002 314003 314004 ESI-300L
適応サイズ

(呼び)

50※1 75・100 100・150 150・200 250・300

PWA

商品コード 296941 296986 296985 296966 296967
商品名 30ソケット
クランプPW20・25
50ソケット
クランプPW40
75ソケット
クランプPW50
100ソケット
クランプPW75
150ソケット
クランプPW100・125
メーカー レッキス工業 レッキス工業 レッキス工業 レッキス工業 レッキス工業
型式 313110 313105 313111 313112 313113
適応サイズ

(呼び)

20・25・30 40・50 50・75※2 75・100 100・125・150

※1:40ライナを付属することにより40適応可能

※2:65ライナを付属することにより65適応可能

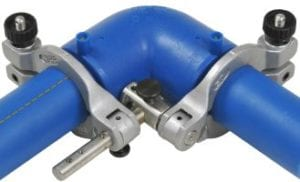

エルボクランプ

水道配水用PE管  (ポリエチレン管)エルボクランプ JWWA
水道配水用PE管  (ポリエチレン管)エルボクランプ PWA
水道配水用PE管  (ポリエチレン管)エルボクランプ 取り付け例

仕様表

商品コード 296940 296945
商品名 50ソケットエルボクランプJW/MCC 50エルボクランプPW30
メーカー MCC レッキス工業
型式 EKS-50 313147
適応パイプ JWWA PWA
適応サイズ(呼び) 50 30・50
適応継手 ソケット・ 90°エルボ・
45°エルボ・チーズ・キャップ
ソケット・キャップ・チーズ・
エルボ・異型チーズ・
片受直管・片受ベント

エルボチーズクランプ

水道配水用PE管  (ポリエチレン管)エルボチーズクランプ

仕様表

商品コード 296946
商品名 100エルボ・チーズクランプPW50・75
メーカー レッキス工業
型式 313142
適応パイプ PWA
適応サイズ(呼び) 50~100
適応継手 ソケット・キャップ・チーズ・エルボ・
異型チーズ・片受直管・片受ベント

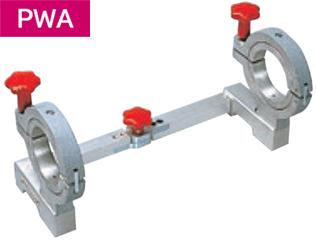

チーズクランプ

水道配水用PE管  (ポリエチレン管)チーズクランプ

仕様表

商品コード 296943 296944
商品名 30チーズクランプPW 25 75チーズクランプPW 40・50
メーカー レッキス工業 レッキス工業
型式 313000 313010
適応パイプ PWA PWA
適応サイズ(呼び) 25・30 40・50・75
適応継手 ソケット・キャップ・
チーズ・エルボ
ソケット・キャップ・
チーズ・エルボ・
片受直管・片受ベント

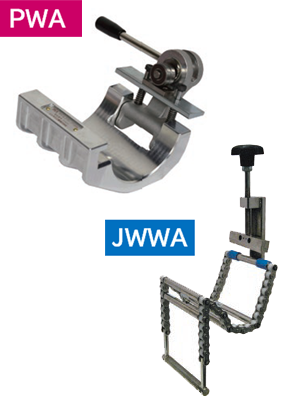

サドルクランプ

水道配水用PE管(ポリエチレン管)サドルクランプ

仕様表

商品コード 296998 296980
商品名 サドルクランプ100PW マルチサドルクランプ150JW
メーカー レッキス工業 レッキス工業
型式 313018 314040
適応パイプ PWA JWWA
適応サイズ(呼び) 100 50~100
適応継手 EFサドル EFサドル・
EFサドル付水栓
