エアプラズマ切断機(200V/60A・80A)
エアプラズマ切断機(200V/60A・80A)
- 仕上げが綺麗なので、手直しの時間が省けます。 面倒なガスに対する安全対策は必要ありません。
- ステンレス / アルミなど、切断困難な金属も切れます。
切断能力(YP-060PA2)
切断能力(YP-080PF1)
仕様表
| 商品コード | 222970 | 222903 | ||
|---|---|---|---|---|
| 商品名 | プラズマ200V/60Aエア | プラズマ200V/80A | ||
| メーカー | パナソニック | パナソニック | ||
| メーカー名称 | カットスターPA60 | カットスターPF80 | ||
| 型式 | YP-060PA2 | YP-080PF1 | ||
| 制御方式 | インバータ | インバータ | ||
| 定格入力電圧 (V) | 200 | 200・220 | ||
| 相数 (相) | 三相 | 単相 | 三相 | 単相 |
| 電源周波数 (Hz) | 50・60 | 50・60 | ||
| 定格入力 (kVA/kW) | 14/10.5 | 10/6.0 | 15.8/13.5 | 11.7/8.4 |
| 出力電流 (A) | 60 | 40 | 80 | 50 |
| 定格使用率 (%) | 40 | 100 | ||
| 外形寸法 (mm) | W210×D515×H460 | W287×D532×H558 | ||
| 質量 (kg) | 32 | 47 | ||
| 最高切断板厚 (mm) | 25 | ― | ||
| コンプレッサ | 内蔵 | 要 外部エア | ||
| エア調節ユニット | ― | 内蔵 | ||
| 切断用トーチ | YT-06PD2 | YT-08PD2 | ||
| 使用率 | 100 | 100 | ||
| ケーブル長さ (m) | 10 | 10 | ||
| 標準セット内容 | 本体・一次入力線 | 本体・アース・一次入力線 | ||

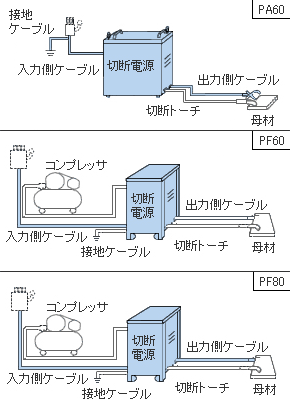

接続図
■色が標準構成品です。
関連商品
| 商品コード | 商品名 |
|---|---|
| 296470 | パイプ切断機用パイクル |
| 245446 | プラズマトーチ/60Aエア用 |
| 296480 | パイプ切断機用トーチ/60Aエア用 |
| 245448 | プラズマトーチ/80A用 |
お客様準備品
| 機種 | お客様準備品 | 備考 |
|---|---|---|
| プラズマ200V /60Aエア |
アース | ※出力側ケーブル |
| プラズマ200V/80A | コンプレッサ | 1.5kW以上・適正圧力0.5MPa以上 容量173L/min以上 |
| エアホース | 内径6.5mm・耐圧力1.0MPa以上 |
販売品
| 商品コード | 商品名 | 適用機種 |
|---|---|---|
| 542460 | プラズマ60用・PF80用カップ | プラズマ200V/60Aエア |
| 542470 | プラズマ60用チップ | |
| 542480 | プラズマ60用・PF80用電極 | |
| 542460 | プラズマ60用・PF80用カップ | プラズマ200V/80A |
| 542470 | プラズマPF80用チップ | |
| 542480 | プラズマ60用・PF80用電極 |
