アークスタッド溶接機
アークスタッド溶接機
- 溶接電流は DC200A～900Aまで無段階調整
- 溶接時間は電力アーク時0.1秒～0.6秒まで無段階調整
- 一次側電源電圧が変動しても出力電流値は常に一定
- 太径スタッドの溶接
- 建築・土木の構造物に

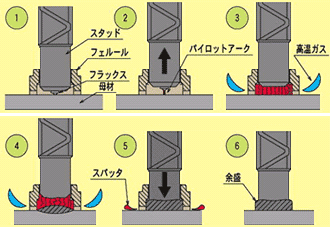

- ガンを溶接位置に押し付けるとスタッド先端が母材に接触する。
- スイッチを押すと弱い電流が流れ、スタッドが引上げられてパイロットアークが発生する。
- 電流が強くなり、強力なアークがスタッド先端と母材の一部を溶かす。
- セットされた時間後スタッドが母材に突っ込まれる。
(ホットプランジ) - 突っ込んだ直後電流が遮断され、溶けた金属が固まる。
- 冷却後フェルールを割って除去すれば仕上がる。
仕様表
| 商品コード | 296280 |
|---|---|
| 商品名 | スタッド溶接機/電力アークM6～10 |
| メーカー | 日本スタッドウェルディング |
| 型式 | NSW10T / ガン NS40SD |
| 入力電圧 | 三相 AC200V/AC400V |
| 入力周波数 | 50/60Hz |
| 電流制御方式 | サイリスタ・IC定電流方式 |
| 出力電流 | DC200Amp.～900Amp. |
| 出力時間 (秒) | 電力アーク 0.10～0.60 |
| 使用率 | 3本/分 3%(900Amp.時) |
| 適応スタッド | 電力アーク φ6～φ10 |
| 安全回路 | 温度異常検出、スタッド・セーバー、チェックセーバー |
| 外観寸法 (mm) | W460×L600×H745 |
| 質量 (kg) | 130 |
| ガン寸法 (mm) | L181×H162 3.1kg ケーブル2.5m |
| アースケーブル (m) | 7.5 |
| 付属品 | フート M6～M10 |
※一次側ケーブル 14sq4芯-30m
関連商品
| 商品コード | 商品名 |
|---|---|
| 296281 | スタッドガン延長/電力アーク20m |
販売品
| 商品コード | 商品名 | 種別 |
|---|---|---|
| 542741 | スタッド溶接機用ＦグリップM6 | フェルールグリップ |
| 542742 | スタッド溶接機用ＦグリップM8 | |
| 542743 | スタッド溶接機用ＦグリップM10 | |
| 542731 | スタッド溶接機用チャックM6 | チャック |
| 542732 | スタッド溶接機用チャックM8 | |
| 542733 | スタッド溶接機用チャックM10 |
