配管自動TIG溶接機パイプオート(SUS管・鋼管用)

配管自動TIG溶接機パイプオート(SUS管・鋼管用)

食品関連やサニタリー配管工事などのSUS配管(ステンレス管)溶接に最適な自動配管溶接機。

フィラーワイヤ送給で配管の肉盛溶接にも対応

フィラーワイヤ送給で配管の肉盛溶接にも対応

パイプにワンタッチクランプでフィラー・ノンフィラー溶接が可能。
φ21.7~114.3mmまでの円周パイプ溶接に対応します。
オープン型溶接ヘッド採用で、フィラーワイヤ送給がおこなえ、厚肉配管の肉盛溶接および溶接速度の向上にも威力を発揮します。

配管自動ティグ溶接機 パイプオート (SUS管・鋼管用)
管に溶接ヘッドを装着

配管自動ティグ溶接機 パイプオート (SUS管・鋼管用)

配管自動ティグ溶接機 パイプオート (SUS管・鋼管用)
スタート位置や溶接条件をセット

配管自動ティグ溶接機 パイプオート (SUS管・鋼管用)

配管自動ティグ溶接機 パイプオート (SUS管・鋼管用)
実行すれば電極が自動で動き
パイプ溶接がおこなえます

ご使用されたお客様のご感想

水蒸気ドレン配管を鉄管からSUS管へ変更する工事で使用した。
以前、肉盛溶接ができない機種で試した時はうまくいかなかったが、
肉厚3mmの突合わせ溶接で、1度で裏まで溶け込ませることができた。
ワイヤで肉盛溶接しているので多少のズレがあっても仕上がりが変わらない。

タングステン電極がパイプにならって動く機構
タングステン電極がパイプに
ならって動く機構

タッチパネルのカバーを外した状態
タッチパネルのカバーを外した状態

高品質なパイプ溶接

  • 分割数最大16分割。(1~16任意設定)
  • タングステン電極がパイプにならって動く機構のため、パイプのひずみに合わせた微調整が不要です。

溶接条件設定が簡単便利

  • 下記の各パイプの溶接条件のベースデータが192条件プリセットしてあり、呼び出すだけで溶接が可能です。

3種類のステンレス鋼管
(サニタリー管、一般配管用ステンレス鋼管、スケジュール管)

2種類の炭素鋼管
(SGP管、STGP管)

注1. ステンレス鋼管の溶接条件はSUS304を基本に設定されております。
その他の材質につきましてはお問い合わせください。

リモコン

  • 新たに100条件を追加作成できます。
  • タッチパネル方式の簡単操作できれいな配管溶接がおこなえます。
  • 溶接ヘッドは、オープンシールドで溶接状況が確認でき条件変更が容易です。
  • 溶接中の条件変更はリモコンでおこなえ、溶接終了後保存ができます。
  • プリンタを装備しており、設定した溶接条件を出力することが可能。
    溶接されたワークのバックデータとして保持するなど、条件管理がしやすくなります。

管の表側
溶接結果例(管の表側)

管の裏側
溶接結果例(管の裏側)

バックシールドガスを充填することで清浄な裏ビードを形成します。

軽量・コンパクト・車輪付
軽量・コンパクト・車輪付で
優れた機動性。

取り扱いしやすい設計と優れた操作性

  • オープン型溶接ヘッドのため、溶接箇所の位置決めなどが容易におこなえ、操作性に優れています。
  • 軽量・コンパクト・車輪付で優れた機動性。
  • 溶接ヘッドへのパイプ治具取り付けが簡単です。
  • 溶接電源とケーブル、ホースの接続は工具不要のワンタッチでおこなえます。
  • 付属のハンドトーチを使って仮付けができ、仮付けと本溶接が1台でおこなえます。
  • ケーブルは標準8m、延長ケーブル16mで最長24mで使用可能です。
  • 水冷装置の動作確認などの警報メッセージや異常時のトラブルシューティング方法などを表示します。
    警報機能、診断機能が充実しています。

様々な継ぎ手に対応
サニタリーパイプの様々な
継ぎ手に対応します

こんな現場の配管工事で活躍します

食品・医薬・サニタリー
半導体産業
発電プラントメーカー
一般配管施工
  • 飲料メーカー工場の液体用配管施工
  • 半導体ガス用のガス配管施工

配管自動ティグ溶接機 パイプオート (SUS管・鋼管用)

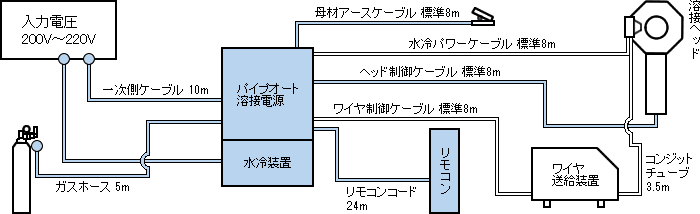

接続図

色が標準構成品です。
接続図

仕様表

商品コード 296410
商品名 パイプオート200
メーカー 日酸TANAKA
メーカー名称 パイプオート
型式 パイプオート200 (DCパルスTIG溶接)
定格電流(A) 200
入力電圧 AC200~220V±10% 50A単相
周波数 (Hz) 50/60
出力電流範囲 (A) 4~200
定格使用率 (%) 40
制御レベル数 1~16
パルス電流制御
アップスロープ時間 (秒) 0.2~20.0
ダウンスロープ時間 (秒) 0.2~20.0
ワイヤ送給制御
プリフロー時間 (秒) 0.2~30.0
アフターフロー時間 (秒) 0.2~30.0
アークスタート方式 高周波
寸法 (mm) 270×670×500
質量 (kg) ※1 28
標準セット内容 パイプオート溶接電源(プリンタ内蔵)、リモコン、水冷装置、リモコンコード24m、ガスホース5m、
一次側ケーブル10m母材アースケーブル8m、ヘッド制御ケーブル8m、ハンドトーチ7.5m
  • ※1 溶接電源のみ。水冷装置は含みません。
  • ※2 溶接速度は溶接ヘッドにより異なります。
  • ※3 リモコンコードは延長できません。

関連商品

溶接ヘッド

商品コード 296420 296421 296422
商品名 パイプオート用ヘッド34 パイプオート用ヘッド60 パイプオート用ヘッド114
メーカー 日酸TANAKA
型式 PRL34B PRL60B PRL114
適用配管径 (mm) 10.5~34.0 21.7~63.5 48.6~114.3
直管長 (mm) 63 80 90
標準付属冶具 (φmm) 10.5 / 13.8 / 17.3 /
21.7 / 27.2 / 34.0
21.7 / 27.2 / 34.0 /
42.7 / 48.6 / 60.5
48.6 / 60.5 / 76.3 /
89.1 / 101.6 / 114.3
重量 (kg) 1.8 3.3 5.5
標準セット内容 溶接ヘッド、水冷パワーケーブル8m、スケジュール管用クランプ冶具付

クランプ治具

商品コード 296430 296431 296427
商品名 パイプオートクランパ
34用/サニタリー管
パイプオートクランパ
60用/サニタリー管
パイプオートクランプ
治具60用φ45
メーカー 日酸TANAKA
サニタリー管サイズ
呼び[外径] (S[mm])
1.0[25.4]、1.25[31.8] 1.0[25.4]、1.25[31.8]、
1.5[38.1]、2.0[50.8]、2.5[63.5]
適用ヘッド PRL34B PRL60B

ワイヤ送給装
パイプオート用ワイヤ送給装置
MPW3M

ワイヤ送給装置

商品コード 296415
商品名 パイプオート用ワイヤ送給装置
メーカー 日酸TANAKA
型式 MPW-3M
ワイヤ径 (φmm) φ0.9(ストランドタイプ)
スプール重量 (kg) 10
標準セット内容 ワイヤ送給装置、ワイヤ制御ケーブル8m
コンジットチューブ3.5m

延長ケーブル

商品コード 296417 296416
商品名 パイプオート延長ケーブルセット16m パイプオートワイヤ送給装置制御ケーブル延長16m
メーカー 日酸TANAKA
標準セット内容 水冷パワーケーブル16m
ヘッド制御ケーブル16m、
母材アースケーブル16m
ワイヤ制御ケーブル16m

販売品

商品コード 商品
ストランドワイヤ0.9φ 1kg巻
