エアプラズマ切断機(200V/35A・55A)

エアプラズマ切断機(200V/35A・55A)

小型・軽量で持ち運び容易、切断作業エリアの拡大を実現!

ガスを使わないので面倒なガスに対する安全対策の必要がない、エアプラズマ切断機です。
鉄以外の金属板も切断でき、ステンレスなど切断困難な金属も切れます。
小型軽量で、優れた機動力を発揮します。

効率的な作業を実現する機能

快適な作業を実現する高品質な仕上がり

切断の切り口が狭く、熱ゆがみやドロスの少ないシャープな切れ味を実現。
熱のひずみが少なく、高品質で仕上がりが綺麗なため、手直しの時間が省けます。

エア源が必要ないコンプレッサ内蔵タイプ

コンプレッサが内蔵されているため、現場にエア源が無くても作業可能。外部エアも使用可能です。

作業性の良い切断トーチ

電源との接続がワンタッチで可能な、握りやすいボディの切断トーチを採用。

鉄以外の金属板も切断可能

鉄以外の金属板も切断することができます。ステンレスやアルミも切断可能。

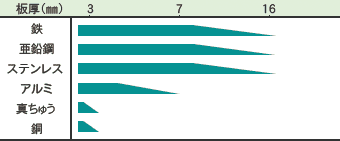

YP-030PA2切断能力

YP-030PA2切断能力
※三相入力時

M-5500CII切断能力

M-5500CII切断能力

M-5500CII

面倒な水抜きが不要

エア中の水分や油分を自動的に排出する、「オートドイレン付」のエアレギュレーターが内蔵されており、面倒なドレインの水抜きが不要です。
外付けのエアレギュレーターと比べ、邪魔になりません。

塗装板の切断に有効な「塗装板スタート」

塗装板など表面が絶縁されている金属を切断する時に便利な「塗装板スタート」を標準装備。
これにより、塗装板面上でのアークスタート性が大幅に改善しました。

本体内部への水滴侵入を防止

天板と側板の継ぎ目を無くした板金一体構造と、前後面パネル部の特殊加工により、本体内部への水滴の侵入を防止。(IP22S)
本体構造

保護安全機能付き

エア不足、チップ漏電検出、カップセンシングに働く安全機能付。また、動作時の異常を知らせるランプを搭載。
前面パネル

ノーヒューズブレーカー標準装備

電源には、ノーヒューズブレーカーを標準装備しています。

さまざまな場面での切断に役立ちます

波板の切断作業H形鋼の切断作業

  • 自動車板金の切断作業
  • パイプの切断作業
  • 製缶加工の穴あけ作業
  • 波板の切断作業
  • H形鋼の切断作業

仕様表

商品コード 222930 222960
商品名 プラズマ200V/35Aエア プラズマ200V/55Aエア
メーカー パナソニック ダイヘン
メーカー名称 カットスターPA35 インバータエアープラズマ
型式 YP-030PA2 M-5500CII
制御方式 インバータ インバータ
定格入力電圧 (V) 200・220 200
相数 (相) 三相 単相 三相 単相
電源周波数 (Hz) 50・60
定格入力 (kVA/kW) 7.0/5.3 6.3/3.8 11.1 8.2
出力電流 (A) 35 25 55 35
定格使用率 [※] (%) 40 40 [60]
外形寸法 (mm) W 210
D 515 535
H 460 395
質量 (kg) 29 29
最高切断板厚 (mm) 16 22
コンプレッサ 内蔵
切断用トーチ YT-03PD2 CT-0552
使用率 60
ケーブル長さ (m) 10
標準セット内容 本体・一次入力線

※[ ]内は外部エア使用時

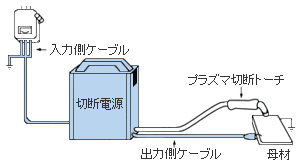

接続図

色が標準構成品です。

プラズマ切断機接続図

関連商品

商品コード 商品名 適用機種
296470 パイプ切断機用パイクル YP-030PA2
M-5500CII
245443 プラズマトーチ/35Aエア内蔵 YP-030PA2
245445 プラズマトーチ/55Aエア内蔵軽 M-5500CII

販売品

商品コード 商品名 適用機種
542430 プラズマPA35用カップ YP-030PA2
542440 プラズマPA35用チップ
542450 プラズマPA35用電極
542590 M5500C用カップ M-5500CII
542600 M5500C用チップ
542610 M5500C用電極
