![TIG溶接機(オイルガード付/直流/エンジン式/300A)](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_08.jpg)
![TIG溶接機、手棒溶接機、発電機一台三役で幅広い仕事に対応](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_07.gif)
交流電源と溶接電源の同時使用もできる
TIG溶接、手棒溶接の2人同時使用に加えて発電性能も装備しています。交流電源・溶接電源は同時使用でき、溶接中にも交流電源が使用でき、作業の効率化が図れます。
インバーター式の回路に波形修正回路を組み込み、波形歪みの少ない高品質な交流電源を供給します。
![サイド側にも取り付け可能なボンベホルダー](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_12.jpg)
従来のフロント側だけでなく、サイド側にも取り付けができ、トラック積み時にも便利。
![2台分が1台で済むので、省スペース&運搬の省力化](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_09.gif)
![現場への持ち込み台数が減り、省力化・運搬効率向上を実現します。](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_10.gif)
![運搬車両の積載スペースにも余裕ができて他の機材・資材も効率良く運搬可能になります。](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_11.gif)
- 発電所・プラント工事に
- 配管工事に
- 鉄工・板金工事に
![台数がまとまれば、コスト削減効果はさらに大きく](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_16.gif)
![台数を減らしてコスト削減](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_13.gif)
![2台分が1台で済むので、1人用を2台手配した場合よりもレンタルコストが下がります。](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_14.gif)
![台数が減ることで、運搬コストも抑えられます。](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_15.jpg)

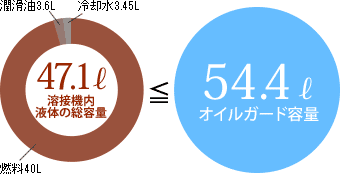

![安心のオイルガード容量で機内の総油量以上をカバーします](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_20.gif)
![給油口](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_23.jpg)
燃料給油の際にこぼれた燃料も新開発の給油口で、一度別桶に受けてからオイルガードに流す構造で機外への流出を防ぎます。
![警報ランプが点灯](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_24.jpg)
オイルガード内の液量が一定水位になると操作盤の警報ランプが点灯します。
排水処理のタイミングが把握しやすくなります。
![雨天でも油を漏らさない徹底した雨水浸入防止構造](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_25.gif)

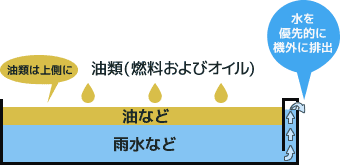

![油水分分離構造](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_26.gif)
降雨時でも、雨樋など雨水が浸入し難く、浸入量をほぼ0に抑える構造です。
オイルガード内は油水分分離構造で
もしも雨水が浸入しても油が流出しにくい
徹底した雨水浸入防止構造で、雨水の浸入を抑えていますが、オイルガード内に雨水が浸入した場合でも、油類より先に水を優先的に機外に排出する「油水分離構造」を装備しています。
![ドレン排出のやりやすさやメンテナンスまで考えられた設計](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_27.gif)
![溶接機とオイルガードの着脱](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_28.jpg)
溶接機とオイルガードの着脱はボルト6本でおこなえます。
清掃・メンテナンス時に便利です。
オイルドレン排油がスムーズ
オイルドレン排油はボルトを外すことにより、手前に引き出せしておこなえます。
スムーズな排油作業が可能です。
排水しやすいドレン
オイルガードのドレンは1/2インチ口径のドレンバルブでおこないます。
スムーズな排水作業が可能です。
![eモードスイッチによる低燃費&低騒音で優れた環境性能を実現ジン式/300A)](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_29.gif)
![溶接電流に応じてエンジンの回転数を無段階で制御し、低燃費・低騒音を実現するモード設定が可能。](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_30.gif)
![TIG溶接機(オイルガード付/直流/エンジン式/300A)](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_31.jpg)
![3ポジションから選べるeモード](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_32.gif)
可変速モード
最大溶接電流の約半分の溶接出力では、スローダウン状態のエンジン回転数になります。
溶接出力が半分以上を超えると、溶接電流に応じた適正な回転数に無段階制御されます。
※交流電源の単独使用時には低速回転になります。
スローダウンモード(高速/低速)
溶接作業、または交流負荷を接続すると高速運転に、無負荷になると低速運転なります。
高速モード
無負荷、負荷に関係なく常に高速運転になります。
溶接と交流電源を同時使用する時は高速運転になります。
![自然環境と作業環境にやさしい](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_33.gif)
第3次排出ガス規制に対応
建設機械の排出ガス対策は、平成3年より排出ガス対策型建設機械指定制度が実施され、平成18年より設けられた第3次基準値に適合しています。
国土交通省が指定した「超低騒音型建設機械」です
国土交通省が規定した低騒音型建設機械の騒音基準値 (該当機種の場合101dB) から、さらに6dB減じた値を下回る騒音の測定値を得ています。騒音の低減により、施工現場周辺へ配慮した施工がおこなえます。
![作業者や溶接条件に合わせた高品質な溶接が可能](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_36.gif)
![余裕のあるエンジンと高効率発電機で高い使用率を実現](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_37.gif)
![使用率100%](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_38.jpg)
TIG溶接では2人同時190A、1人使用で260A時、手溶接では、2人同時150A、1人使用で260A時に使用率100%です。
![パルスTIG溶接で特殊溶接作業が容易にできる](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_39.gif)
![パルス溶接](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_40.jpg)
パルス溶接機能(0.5~500Hz)で裏波溶接、薄板溶接、異種金属継手溶接などの特殊溶接作業が容易にできます。商用電源用TIGにも匹敵する性能です。 ※2人側のみ使用可能です。
![溶接特性切換機能を装備](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_41.gif)
溶接作業内容に応じて「定電流特性」と「垂下特性」をスイッチで切り換えができます。
<定電流特性>
溶接中、手振れしてアーク長が変化しても溶接電流が変化しないので、初心者でもアーク切れしにくく、均一な溶接ビードに仕上がります。
また、溶接ケーブルによるケーブルドロップにも影響を受けず、設定した電流値の電流で溶接できます。
![定電流特性](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_43.gif)

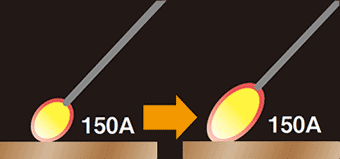

![アーク長が長くなり電圧が上昇するが、電流は変化せず](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_44.gif)
アーク長が長くなり電圧が上昇するが、電流は変化せず
<垂下特性>
溶接出力電圧の上昇・低下に比例して出力電流が減少・増加する特性です。
微妙な手加減でビード幅、深さ、たれの調整がしやすくなります。また、アークスタート性がよく、アークのふらつきも改善されます。
![垂下特性](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_45.gif)

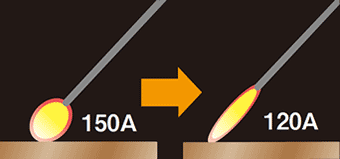

![アーク長が長くなり電圧が上昇することで、電流が減少](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_46.gif)
アーク長が長くなり電圧が上昇することで、電流が減少
![短絡電流調整機能 (短絡電流調整器/アークフォーストリマ)](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_47.gif)
ソフトポジション:
スパッタを減らし溶接部の仕上がりを優先させる場合に選択します。
ハードポジション:
アークスタートを良好にし、作業性を優先させる場合に選択します。
![定電流特性](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_48.gif)
![垂下特性](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_49.gif)
![アークフォーストリマ](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_50.jpg)
![操作性の良いデジタルモニタ](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_51.gif)

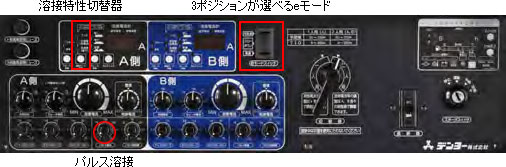

![デジタルモニタ](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_52.jpg)
大型高輝度デジタル電流表示により、屋外でも設定電流、実電流を瞬時に確認できます。
また、溶接条件の設定は識別しやすいタッチスイッチや高周波の発生が確認できる窓などを装備し操作性が向上しました。
溶接特性をワンタッチ切替
デジタルモニタスイッチで「TIG」、「手溶接定電流」「手溶接垂下」の切替ができます。また、短絡電流、「手溶接(垂下)」時は垂下度をそれぞれの好みに応じてワンタッチで切替ができます。
![作業者の安全性を向上させる2つの機能](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_55.gif)
![電撃防止スイッチ](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_57.jpg)
![電撃防止機能](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_56.gif)
高所や湿度の高い場所でも作業員を電撃事故から守る装置が装備されています。
![短絡継続保護機能](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_58.gif)
溶接棒が1秒以上短絡継続すると、出力電流を15Aに低下させる機能です。
溶接棒が固着しても赤熱することなく簡単に取れたり、無人状態で万が一短絡しても赤熱による事故や溶接機の過熱を極力防ぎます。
仕様表
商品コード |
161818 |
商品名 |
ティグ溶接機EG/200A×2エコベース |
メーカー |
デンヨー |
メーカー名称 |
超低騒音型ディーゼル エンジンTIG溶接機エコベース(環境保護ベース) |
型式 |
DAT-200×2LSE |
制御方式 |
デジタル |
使用人数 |
1人 |
2人同時使用 |
溶接電源 |
TIG溶接 |
特性 |
定電流特性 |
定格出力 (kW) |
6 |
3.4×2 |
定格電流 (A) |
300 |
190 |
定格電圧 (V) |
20 |
17.8 |
電流調節範囲 (A) |
8~300 |
4~200 |
定格使用率 (%) |
75 |
100 |
高周波発生方式 |
直列重畳形・火花発振式 |
クレーター制御切替 |
「有」「無」「反復」3段 |
ガスアフターフロー時間 (秒) |
2~30 |
アップスロープ (秒) |
0~5 |
ダウンスロープ (秒) |
0~5 |
パルス電流範囲 (A) |
4~200 |
パルス周波数 (Hz) |
0.5~500 |
手溶接 |
特性 |
定電流/垂下特性 |
定格出力 (kW) |
7.9 |
3.9×2 |
定格電流 (A) |
260 |
150 |
定格電圧 (V) |
30.4 |
26 |
電流調節範囲 (A) |
30~300 |
30~200 |
定格使用率 (%) |
100 |
適用溶接棒径 |
φ2.0~6.0 |
φ2.0~4.0 |
単相補助出力電源 |
定格電圧 (V) |
100 |
相数 (相) |
単相(2線式) |
周波数 (Hz) |
50・60 |
定格出力 (kVA) ※1 |
3 |
コンセント (kVA×個) |
1.0 |
エンジン |
名称 |
クボタD902-K3A |
定格出力 (kW/min-1) |
15.1/3,000 |
総排気量 (L) |
0.898 |
燃料 |
軽油 |
燃料タンク (L) |
40 |
燃料消費量 (L/h) |
手溶接:1.68 TIG:1.57 |
バッテリー |
55B24L×1個 |
外形寸法:W×D×H (mm) |
1,500×720×1,090 |
質量 (kg) |
436[480] |
騒音値 (LwA dB) |
82 |
標準セット内容 ※トーチなどは別管理品 |
本体、ボンベアタッチメント |
排出ガス/低騒音対策指定 |
第3次排出ガス/超低騒音 |
※1 コンセント出力の合計値です。
関連商品 (TIGトーチ)
商品コード |
商品名 |
トーチ定格 電流 (A) |
パワーケーブル ジョイント |
トーチスイッチ ケーブルジョイント |
長さ (m) |
構成品 |
223103 |
ティグフレキトーチ/125A8mピンC |
125 |
三立 |
100V防水 コネクタプラグ |
8 |
フレキシブルトーチ アルゴンゲージ ガスホース3m |
223104 |
ティグフレキトーチ/150A4mネジC |
150 |
NK(中島式) |
100V防水 コネクタプラグ |
4 |
223107 |
ティグフレキトーチ/150A4mピンC |
三立 |
223108 |
ティグフレキトーチ/150A8mピンC |
8 |
223109 |
ティグフレキトーチ/150A4mネジ |
NK(中島式) |
メタコン |
4 |
223110 |
ティグフレキトーチ/150A8mネジ |
8 |
223111 |
ティグフレキトーチ/200A4mネジ |
200 |
NK(中島式) |
メタコン |
4 |
223112 |
ティグフレキトーチ/200A8mピンC |
三立 |
100V防水 コネクタプラグ |
8 |
223113 |
ティグフレキトーチ/200A4mピンC |
4 |
関連商品 (TIGトーチ延長ケーブル)
商品コード |
商品名 |
パワーケーブル ジョイント |
トーチスイッチ ケーブルジョイント |
長さ (m) |
構成品 |
223072 |
ティグトーチ延長/20mピンC |
三立 |
100V防水 コネクタプラグ |
20 |
パワーケーブル、ガスホース トーチスイッチケーブル |
223075 |
ティグトーチ延長/30mピンC |
30 |
223069 |
ティグトーチ延長/20mネジC |
NK(中島式) |
100V防水 コネクタプラグ |
20 |
223073 |
ティグトーチ延長/30mネジC |
30 |
223070 |
ティグトーチ延長/20mネジ |
メタコン |
20 |
223074 |
ティグトーチ延長/30mネジ |
30 |
関連商品 (母材ケーブル)
商品コード |
商品名 |
ジョイント |
284702 |
キャプタイヤアース10m ピン |
三立 |
284704 |
キャプタイヤアース10m ネジ |
NK(中島式) |
関連商品 (溶接ホルダ)
商品コード |
商品名 |
ジョイント |
284722 |
キャプタイヤホルダ20m ピン |
三立 |
284724 |
キャプタイヤホルダ20m ネジ |
NK(中島式) |
関連商品 (リモコン)
商品コード |
商品名 |
223062 |
ティグリモコンEG/DG300A専用 |
関連商品 (アルゴンガス用調整器)
商品コード |
商品名 |
223056 |
ティグ溶接機用2連式流量計 |
関連商品 (その他)
商品コード |
商品名 |
284761 |
接地用ボディーアース/万力型 |
284770 |
溶接用面 |
販売品
商品コード |
商品名 |
542310 |
ティグ電極棒1.6 |
542320 |
ティグ電極棒2.4 |
お客様準備品

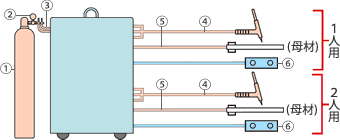

接続図 TIG溶接
![接続図 TIG溶接](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_59.gif)
番号 |
商品名 |
備考 |
① |
アルゴンガスボンベ |
溶接用アルゴンガス 純度99.9%以上 ※お客様にてご用意していただきます。 |
② |
アルゴンガス用調整器 |
2連流量計付 |
③ |
ガスホース |
メスねじ付(9/16-8 UNF) |
④ |
TIGトーチ |
― |
⑤ |
母材ケーブル |
M8端子付 |
⑥ |
リモコン |
TIG溶接、手溶接共通 |
※ トーチおよびケーブルは、使用パターンに応じて必要本数をご手配ください。

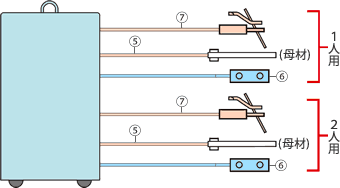

接続図 手溶接
![接続図 手溶接](img/tig_chokuryu_oilguard_two/tig_chokuryu_oilguard_two_60.gif)
番号 |
商品名 |
備考 |
⑤ |
母材ケーブル |
M8端子付 |
⑥ |
リモコン |
TIG溶接、手溶接共通 |
⑦ |
溶接ホルダ |
M8端子付 |
※ ホルダおよびケーブルは、使用パターンに応じて必要本数をご手配ください。
