センターホールジャッキ(単動型)
- ロッド貫通穴はワイヤ、ストランド、ボルト、ロッドなどのテンショニングに用います。
- 現場作業での使用が多いため小型軽量、取り扱いやすい構造に製作されています。
- 許容横荷重は揚力の1/20です。
- ピストンロッドはメッキ付です。
安全かつ信頼ある施工のために、
レンタルも高品質に着目して選びませんか?
お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検(目視・測定・作動など)と、各種検査装置を使った定格荷重負荷試験をおこなった後に出荷しています。
チェーンブロック・レバーブロック
油圧式荷重検査装置50t
ジャッキ
油圧式負荷試験機35t
仕様表
商品コード | 234925 | 234926 | 234859 | |
---|---|---|---|---|
商品名 | 単動中空ジャッキ 12t/142mm/40 |
単動中空ジャッキ 12t/195mm/75 |
単動中空ジャッキ 20t/173mm/50 |
|
メーカー | 大阪ジャッキ製作所 | |||
メーカー名称 | EC形 中空ジャッキ | |||
型式 | EC12S4 | EC12S7.5 | EC20S5 | |
揚力 (kN[tf]) | 120[12] | 200 | ||
受圧面積 (cm2) | 17.60 | 30.51 | ||
ストローク (mm) | 40 | 75 | 50 | |
最低高さ (mm) | H | 142 | 195 | 173 |
シリンダ外径 (mm) | D | Max.75(70) | 100 | |
シリンダ内径 (mm) | d | 55 | 73 | |
センターホール径 (mm) | q | 20 | 28.5 | |
カラーネジ径 (mm) | a | M70×2 | M100×2 | |
カラーネジ長さ (mm) | j | 30 | 35 | |
ロッドネジ径 (mm) | b | M30×1.5 | M40×1.5 | |
ロッドネジ長さ (mm) | k | 20 | 25 | |
ベースネジ径 (mm) | c | 2-M8 | 2-M10×12ℓ | |
カップラまでの高さ (mm) | L | 19 | ||
カップラネジ | m | NPT3/8 | ||
付属カプラ | B-6JG | |||
所要油量 (ml) | 71 | 132 | 153 | |
重量 (kg) | 3.5 | 5 | 9 |
商品コード | 234927 | 234861 | 234865 | 234866 | |
---|---|---|---|---|---|
商品名 | 単動中空ジャッキ 30t/193mm/60 |
単動中空ジャッキ 30t/343mm/150 |
単動中空ジャッキ 50t/242mm/70 |
単動中空ジャッキ 60t/335mm/150 |
|
メーカー | 大阪ジャッキ製作所 | ||||
メーカー名称 | EC形 中空ジャッキ | ||||
型式 | EC30S6 | EC30S15 | EC50S7 | EC60S15 | |
揚力 (kN[tf]) | 300[30] | 500[50] | 600[60] | ||
受圧面積 (cm2) | 47.71 | 80.197 | 88.55 | ||
ストローク (mm) | 60 | 150 | 70 | 150 | |
最低高さ (mm) | H | 193 | 343 | 242 | 335 |
シリンダ外径 (mm) | D | 114 | 150 | 163 | |
シリンダ内径 (mm) | d | 90 | 117.52 | 130 | |
センターホール径 (mm) | q | 33 | 42 | 55 | |
カラーネジ径 (mm) | a | M110×2 | M150×3 | M160×3 | |
カラーネジ長さ (mm) | j | 40 | 50 | 60 | |
ロッドネジ径 (mm) | b | M48×1.5 | M65×2 | M78×2 | |
ロッドネジ長さ (mm) | k | 30 | 35 | 40 | |
ベースネジ径 (mm) | c | 4-M10 | 4-M12 | 4-M12×16ℓ | |
カップラまでの高さ (mm) | L | 19 | 27 | 32 | 22 |
カップラネジ | m | NPT3/8 | |||
付属カプラ | B-6JG | ||||
所要油量 (ml) | 287 | 716 | 562 | 1,330 | |
重量 (kg) | 12 | 21 | 25 | 38 |

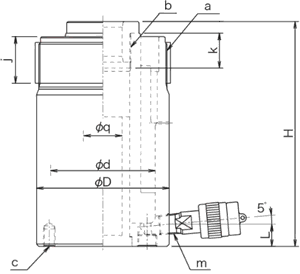

寸法図
※EC30S15、EC50S7、EC60S15のカップラ角度は0度です。
関連商品
商品コード | 商品名 | 適用機種 |
---|---|---|
234902 | 手動ポンプ単動0.3L | EC12S4、EC12S7.5、EC20S5、EC30S6 |
234904 | 手動ポンプ単動0.3L圧力計付 | |
234897 | 手動ポンプ単動0.6L |
EC50S7 |
234896 | 手動ポンプ単動0.7L圧力計付 | |
234898 | 手動ポンプ単動0.9L | EC30S15 |
234899 | 手動ポンプ単動0.9L圧力計付 | |
234878 | 手動ポンプ単動2.3L圧力計付 | EC60S15 |
235076 | 電動油圧ポンプ4L単動2連同調100V | 全機種対応 |
