手動油圧ポンプ(単動型)

手動油圧ポンプ(単動型)TWA-0.3

スプリング戻り、自重戻りタイプのジャッキに使用します。
TWA型のポンプボディは特殊材の使用で、耐久性に優れています。

仕様表

商品コード			234902	234904	234897	234896	234898	234899
商品名			手動ポンプ単動0.3L	手動ポンプ単動 0.3L圧力計付	手動ポンプ単動0.6L	手動ポンプ単動 0.7L圧力計付	手動ポンプ単動0.9L	手動ポンプ単動 0.9L圧力計付
メーカー			大阪ジャッキ製作所		理研機器	大阪ジャッキ製作所
メーカー名称			TWA形手動油圧ポンプ単動タイプ用		手動ポンプ	TWA形手動油圧ポンプ単動タイプ用
型式			TWA-0.3	TWA-0.3-PG	P-1B	TWA-0.7	TWA-0.9	TWA-0.9-PG
最高使用圧力(MPa)		高圧	72		70	72
最高使用圧力(MPa)		低圧	3		2	3
操作吐出量 (ml/1回)		高圧時	1		2.3	2
操作吐出量 (ml/1回)		低圧時	5		13.0	11
吐出口径			Rｃ3/8
タンク油量 (cm3)			―		700	―
有効油量 (L)			0.3		0.6	0.7	0.9
レバー荷重 (kg)			―		54.5	―
質量 (kg)			3.5		7		7.9
寸法	mm	A	95		100	105
		B	70		136	95
		C	105		160	135
		E	35		30	―	35
		F	30		42	―	40
		G	28		52	―	49
		H	120		165	150
		L1	500		590	590	710
		L2	375		510	475	600
	度	D	45		43	―	45

商品コード			234911	234914	234867	234878	234906	234907
商品名			手動ポンプ単動 1.3L	手動ポンプ単動 1.3L圧力計付	手動ポンプ単動 1.3L圧力計付 C形カプラ	手動ポンプ単動 2.3L圧力計付	手動ポンプ単動 4L	手動ポンプ単動 4L圧力計付
メーカー			大阪ジャッキ製作所
メーカー名称			TWA形手動油圧ポンプ単動タイプ用
型式			TWA-1.3	TWA-1.3-PG		TWA2.3-PG	TWA-4	TWA-4-PG
最高使用圧力(MPa)		高圧	72
最高使用圧力(MPa)		低圧	3
操作吐出量 (ml/1回)		高圧時	2
操作吐出量 (ml/1回)		低圧時	11			24	11
吐出口径			Rｃ3/8
タンク油量 (cm3)			―
有効油量 (L)			1.3			2.3	4
レバー荷重 (kg)			―
質量 (kg)			9.0			13.8	13.2
寸法	mm	A	105			130	155
		B	95			145	95
		C	135			175	135
		E	35			44	40
		F	40			50	40
		G	49			65	49
		H	150			210	150
		L1	710			770	710
		L2	600			640	615
	度	D	45			38	45

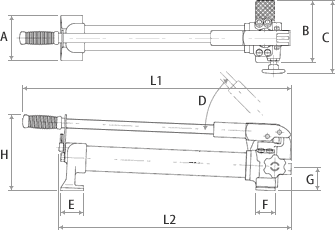

寸法図

油圧ポンプ寸法図

ジャッキ対応表

ポンプ	ジャッキ
ポンプ	単動油圧ジャッキ油圧シリンダー	爪付きジャッキ (単動型)	センターホールジャッキ(単動型)	芯出しジャッキ
TWA-0.3 TWA-0.3-PG	単動ジャッキ5t/45mm/15 単動ジャッキ5t/157mm/75 単動ジャッキ10t/43mm/11 単動ジャッキ10t/81mm/12 単動ジャッキ10t/86mm/35 単動ジャッキ10t/90mm/25 単動ジャッキ10t/130mm/55 単動ジャッキ20t/60mm/15 単動ジャッキ20t/100mm/45 単動ジャッキ50t/70mm/15 単動ジャッキ100t/34mm/10	爪付単動ジャッキ 3/頭5t/S127	単動中空ジャッキ12t/142mm/40 単動中空ジャッキ12t/195mm/75 単動中空ジャッキ20t/173mm/50	―
P-1B	単動ジャッキ10t/250mm/150 単動ジャッキ10t/352mm/250 単動ジャッキ10t/407mm/300 単動ジャッキ20t/154mm/50 単動ジャッキ23t/150mm/50 単動ジャッキ23ｔ/202mm/100 単動ジャッキ23t/277mm/160 単動ジャッキ30t/120mm/60 単動ジャッキ30t/245mm/125 単動ジャッキ50t/100mm/25 単動ジャッキ50t/122mm/60 単動ジャッキ50t/186mm/50アルミ単動ジャッキ100t/91mm/15 単動ジャッキ100t安全ナット付/低床	―	単動中空ジャッキ30t/193mm/60 単動中空ジャッキ50t/242mm/70	芯出しジャッキ15t ※ P-1Bを除く
TWA-0.7			単動中空ジャッキ30t/193mm/60 単動中空ジャッキ50t/242mm/70
TWA-0.9 TWA-0.9-PG	単動ジャッキ50ｔ/220mm/100 単動ジャッキ50t/260mm/100アルミ単動ジャッキ100t/141mm/55 単動ジャッキ100t安全ナット付/低床		単動中空ジャッキ30t/343mm/150
TWA-1.3 TWA-1.3-PG	単動ジャッキ23t/376mm/250 単動ジャッキ50t/285mm/160 単動ジャッキ50t/320mm/150	爪ジャッキ 25/頭50t分離式	―
TWA-1.3-PG C形カプラ	単動ジャッキ100t安全ナット付球座/低床単動ジャッキ200t安全ナット付球座/低床	―	―	―
TWA2.3-PG	単動ジャッキ100t/275mm/100 単動ジャッキ300t安全ナット付/低床	―	単動中空ジャッキ60t/335mm/150	―
TWA-4 TWA-4-PG	単動ジャッキ100t/271mm/100アルミ単動ジャッキ100t/375mm/200 単動ジャッキ300t安全ナット付/低床	―	―	―

商品コード	商品ページ名	適用機種
―	単動油圧ジャッキ油圧シリンダー(5t)	ジャッキ対応表をご参照ください
―	単動油圧ジャッキ油圧シリンダー(10～23t)
―	単動油圧ジャッキ油圧シリンダー(30～100t)
―	単動油圧ジャッキ油圧シリンダー(安全ナット付き)
―	爪付きジャッキ(単動型)
―	センターホールジャッキ(単動型)
―	芯出しジャッキ
286411	手動ポンプC形カプラ用変換ホース2m	TWA-1.3-PG(C形カプラ)
