単動油圧ジャッキ 油圧シリンダー(安全ナット付き)

単動油圧ジャッキ 油圧シリンダー(安全ナット付)

高速道路、鉄道の高架橋や橋梁などの橋脚と桁の間に設置されているシュー(沓)取り換えに最適な安全ナット付き低床形油圧ジャッキです

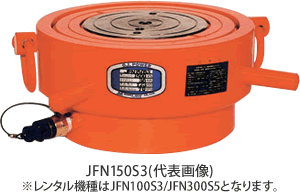

JFN形安全ナット付低床ジャッキ

荷重保持が可能な安全ナット付き低床ジャッキ

橋桁のシュー取り換え

ジャッキのピストンロッドは、スプリングで戻るタイプになります。
傾斜体に使用の際に適した球座付きもございます(球座可傾斜3度以下)

安全ナット付きで荷重保持が可能

荷重保持用のため、安全ナットが付いています。
長時間位置を保持しなければならない時に最適です。

狭い箇所に最適な低床

低床ジャッキのため、狭い箇所で活躍します。
高速道路、鉄道の高架橋や橋梁などの橋脚と桁の間に設置されているシュー(沓)取り換えの他にも、機械据え付けの微調整用や極小すきまでの持ち上げ用にも使用できます。

定格荷重不可試験済みの高品質な商品

このページに掲載している、すべての商品は定格荷重負荷試験済みです

安全かつ信頼ある施工のために、
レンタルも高品質に着目して選びませんか?

お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検(目視・測定・作動など)と各種検査装置を使った定格荷重負荷試験をおこなった後に出荷しています。

点検報告書/負荷試験グラフも、ご要望に応じて提出させていただきます。
詳しくはコチラ

チェーンブロック・レバーブロック油圧式荷重検査装置
チェーンブロック・レバーブロック
油圧式荷重検査装置50t

ジャッキ油圧式負荷試験機
ジャッキ
油圧式負荷試験機35t

仕様表

商品コード 234956 234852 234869 234873 234888
商品名 単動ジャッキ100t
安全ナット付/低床
単動ジャッキ100t
安全ナット付球座/低床
単動ジャッキ200t
安全ナット付/低床
単動ジャッキ200t
安全ナット付球座/低床
単動ジャッキ300t
安全ナット付/低床
メーカー 大阪ジャッキ製作所
メーカー名称 JFN形安全ナット付低床ジャッキ
型式 JFN100S3 JFNR100S3 JFN200S3 JFNR200S3 JFN300S5
揚力 (kN[tf]) 1,000 [100] 1,000 [100] 2,000 [200] 2,000 [200] 3,000 [300]
受圧面積 (cm2) 143.1 143.1 283.5 283.5 433.7
ストローク (mm) 30 30 30 30 50
寸法
(mm)
最低高さ H 106 135 134 165 200
シリンダ外径 φD 175 175 245 245 305
シリンダ内径 φd 135 135 190 190 235
ピストンロッド径 φf 120 120 170 170 205
安全ナット外径 φw 205 205 280 280 356
g 1 1 1 1 2
ポートまでの高さ L 22 47 33 64 44
ポートネジ m Rc3/8 Rc3/8 Rc3/8 Rc3/8 Rc3/8
付属カップラ B-6J C-6J B-6J C-6J B-6J
所要油量 (ml) 430 430 850 850 約2,200
質量 (kg) 約25 約28 約55 約63 約125

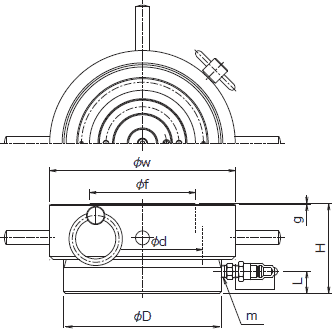

寸法図

単動油圧シリンダ寸法図

※JFN100S3には吊り輪はついていません。

関連商品

商品コード 商品名 適応機種
234874 単動ジャッキ200球座用スライディングプレート JFNR200S3
234897 手動ポンプ単動0.6L JFN100S3
234896 手動ポンプ単動0.7L圧力計付
234898 手動ポンプ単動0.9L
234899 手動ポンプ単動0.9L圧力計付
234867 手動ポンプ単動1.3L圧力計付C形カプラ JFNR100S3、JFNR200S3
234878 手動ポンプ単動2.3L圧力計付 JFN300S6
234906 手動ポンプ単動4L
234907 手動ポンプ単動4L圧力計付
286411 手動ポンプC形カプラ用変換ホース2m JFNR100S3、JFNR200S3
