単動油圧ジャッキ 油圧シリンダー(10～23t)
- スプリング戻りタイプの、単動油圧ジャッキです。
- ピストンロッドはメッキ付きです。
- 底部およびシリンダー外径には、取り付け用のネジを設けています。
- 最低高さを極力抑えました。
- 許容横荷重は揚力の1/20です。
- 取り付けねじなどを無くし、極力最低高さを低くしたジャッキ専用タイプで、狭小な場所での作業に最適です。
- 極小すきまでの持ち上げや機械据え付けの微調整用に使用します。
安全かつ信頼ある施工のために、
レンタルも高品質に着目して選びませんか？
お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検（目視・測定・作動など）と、各種検査装置を使った定格荷重負荷試験をおこなった後に出荷しています。
チェーンブロック・レバーブロック
油圧式荷重検査装置50t
ジャッキ
油圧式負荷試験機35t
仕様表
| 商品コード | 234931 | 234943 | 234936 | 234939 | 234881 | |
|---|---|---|---|---|---|---|
| 商品名 | 単動ジャッキ 10t/43mm/11 |
単動ジャッキ 10t/81mm/12 |
単動ジャッキ 10t/86mm/35 |
単動ジャッキ 10t/90mm/25 |
単動ジャッキ 10t/125mm/50 |
|
| メーカー | 大阪ジャッキ 製作所 |
理研機器 | 大阪ジャッキ製作所 | |||
| メーカー名称 | EF形 フラットジャッキ |
単動シリンダー | EL形 低身ジャッキ |
E形パワージャッキ | ||
| 型式 | EＦ10S1.1 | S1-12 | EL10S3.5 | E10S2.5 | E10S5 | |
| 揚力 (kN[tf]) | 100[10] | |||||
| 受圧面積 (cm2) | 14.52 | |||||
| ストローク (mm) | 11 | 12 | 35 | 25 | 50 | |
| 最小高さ (mm) | A | 43 | 81 | 86 | 90 | 125 |
| シリンダ外径 (mm) | B | 83 | φ57 | φ70 | φ57 | |
| シリンダ外形幅 (mm) | C | 56 | ― | |||
| シリンダ内径 (φmm) | E | 43 | ||||
| ピストンロッド径 (φmm) | F | 38 | 28 | 38 | ||
| サドル/ヘッドカバー径 (φmm) |
G | ― | 27 | ― | 35 | |
| サドル/ピストン突出長 (mm) |
H | 0.8 | 11 | 1 | 2 | 6 |
| カラーネジ径 (mm) | I | ― | 2 1/4-14NS | ― | M57×1.5 | |
| カラーネジ長さ (mm) | J | ― | 27 | ― | 27 | |
| ロッドネジ径 (φmm) | K | ― | ― | M27×2 | ||
| ロッドネジ長さ (mm) | L | ― | ― | 17 | ||
| ベースネジ径 (mm) | M | ― | 2-M8×12L | |||
| 幅 | r | 28 | ― | |||
| カップラ位置 (mm) | N | 16 | 21 | 16 | 17 | 19 |
| カップラネジ接続口径 | O | NPT3/8 | Rc3/8 | NPT3/8 | ||
| ボス長 | P | ― | 17 | ― | ||
| カップラ突出長 | Q | ― | 約70 | ― | ||
| 付属カップラ | B-6JG | S-1R | B-6JG | |||
| 必要油量 (cm3) | 16 | 18 | 51 | 37 | 73 | |
| 質量 (kg) | 1.4 | 1.5 | 2.4 | 2.1 | 2.6 | |
| 商品コード | 234935 | 234882 | 234933 | 234934 | 234932 | |
|---|---|---|---|---|---|---|
| 商品名 | 単動 ジャッキ10t/ 130mm/55 |
単動 ジャッキ10t/ 178mm/100 |
単動 ジャッキ10t/ 250mm/150 |
単動 ジャッキ10t/ 352mm/250 |
単動 ジャッキ10t/ 407mm/300 |
|
| メーカー | 理研機器 | 大阪ジャッキ製作所 | ||||
| メーカー名称 | 単動 シリンダー |
E形パワージャッキ | ||||
| 型式 | S1-55 | E10S10 | E10S15 | E10S25 | E10S30 | |
| 揚力 (kN[tf]) | 100[10] | |||||
| 受圧面積 (cm2) | 14.52 | |||||
| ストローク (mm) | 55 | 100 | 150 | 250 | 300 | |
| 最小高さ (mm) | A | 130 | 178 | 250 | 352 | 407 |
| シリンダ外径 (mm) | B | φ57 | ||||
| シリンダ外形幅 (mm) | C | ― | ||||
| シリンダ内径 (φmm) | E | 43 | ||||
| ピストンロッド径 (φmm) | F | 37 | 38 | |||
| サドル/ヘッドカバー径 (φmm) |
G | 45 | 35 | |||
| サドル/ピストン突出長 (mm) |
H | 19 | 6 | |||
| カラーネジ径 (mm) | I | 2 1/4-14NS | M57×1.5 | |||
| カラーネジ長さ (mm) | J | 30 | 27 | |||
| ロッドネジ径 (φmm) | K | ― | M27×2 | |||
| ロッドネジ長さ (mm) | L | ― | 17 | 22 | ||
| ベースネジ径 (mm) | M | ― | 2-M8×12L | |||
| 幅 | r | ― | ||||
| カップラ位置 (mm) | N | 25 | 19 | 21 | ||
| カップラネジ接続口径 | O | Rc3/8 | NPT3/8 | |||
| ボス長 | P | 17 | ― | |||
| カップラ突出長 | Q | 約70 | ― | |||
| 付属カップラ | S-1R | B-6JG | ||||
| 必要油量 (cm3) | 80 | 146 | 218 | 363 | 436 | |
| 質量 (kg) | 2.1 | 3.3 | 4.6 | 6 | 6.8 | |
| 商品コード | 234877 | 234913 | 234921 | 234871 | |
|---|---|---|---|---|---|
| 商品名 | 単動ジャッキ 15ｔ/420mm/300 |
単動ジャッキ 20t/60mm/15 |
単動ジャッキ 20t/100mm/45 |
単動ジャッキ 23t/116mm/25 |
|
| メーカー | 大阪ジャッキ製作所 | ||||
| メーカー名称 | E形パワージャッキ | EF形フラットジャッキ | EL形低身ジャッキ | E形パワージャッキ | |
| 型式 | E15S30 | EF20S1.5 | EL20S4.5 | E23S2.5 | |
| 揚力 (kN[tf]) | 150[15] | 200[20] | 230[23] | ||
| 受圧面積 (cm2) | 21.24 | 28.27 | 28.27 | 33.18 | |
| ストローク (mm) | 300 | 15 | 45 | 25 | |
| 最小高さ (mm) | A | 420 | 60 | 100 | 116 |
| シリンダ外径 (mm) | B | 67 | 97 | φ85 | φ85 |
| シリンダ外形幅 (mm) | C | ― | 76 | ― | |
| シリンダ内径 (φmm) | E | 52 | 60 | 65 | |
| ピストンロッド径 (φmm) | F | ― | 50 | ― | |
| サドル/ヘッドカバー径 (φmm) |
G | ― | |||
| サドル/ピストン突出長 (mm) |
H | ― | 0.5 | 1 | ― |
| カラーネジ径 (mm) | I | M67×1.5 | ― | M85×2 | |
| カラーネジ長さ (mm) | J | 33 | ― | 40 | |
| ロッドネジ径 (φmm) | K | M33×2 | ― | M40×2 | |
| ロッドネジ長さ (mm) | L | 25 | ― | 15 | |
| ベースネジ径 (mm) | M | 2-M10×15 | ― | 4-M10×15L | |
| 幅 | r | ― | |||
| カップラ位置 (mm) | N | 22 | 19 | 17 | 20 |
| カップラネジ接続口径 | O | ― | NPT3/8 | NPT3/8 | |
| ボス長 | P | ― | |||
| カップラ突出長 | Q | ― | |||
| 付属カップラ | B-6JG | B-6J | |||
| 必要油量 (cm3) | 637 | 43 | 127 | 83 | |
| 質量 (kg) | 9.5 | 3 | 3.8 | 5 | |
| 商品コード | 234928 | 234883 | 234938 | 234916 | |
|---|---|---|---|---|---|
| 商品名 | 単動ジャッキ 23t/150mm/50 |
単動ジャッキ 23t/202mm/100 |
単動ジャッキ 23t/277mm/160 |
単動ジャッキ 23t/376mm/250 |
|
| メーカー | 大阪ジャッキ製作所 | ||||
| メーカー名称 | E形パワージャッキ | ||||

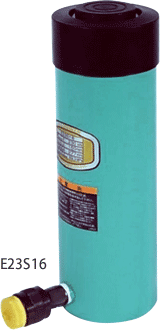

| 型式 | E23S5 | E23S10 | E23S16 | E23S25 | |
| 揚力 (kN[tf]) | 230[23] | ||||
| 受圧面積 (cm2) | 33.18 | ||||
| ストローク (mm) | 50 | 100 | 160 | 250 | |
| 最小高さ (mm) | A | 150 | 202 | 277 | 376 |
| シリンダ外径 (mm) | B | 85 | |||
| シリンダ外形幅 (mm) | C | ― | |||
| シリンダ内径 (φmm) | E | 65 | |||
| ピストンロッド径 (φmm) | F | 56 | |||
| サドル/ヘッドカバー径 (φmm) |
G | 50 | |||
| サドル/ピストン突出長 (mm) |
H | 7 | |||
| カラーネジ径 (mm) | I | M85×2 | |||
| カラーネジ長さ (mm) | J | 40 | |||
| ロッドネジ径 (φmm) | K | M40×2 | |||
| ロッドネジ長さ (mm) | L | 22 | 25 | ||
| ベースネジ径 (mm) | M | 4-M10×15L | |||
| 幅 | r | ― | |||
| カップラ位置 (mm) | N | 22 | |||
| カップラネジ接続口径 | O | NPT3/8 | |||
| ボス長 | P | ― | |||
| カップラ突出長 | Q | ― | |||
| 付属カップラ | B-6JG | ||||
| 必要油量 (cm3) | 166 | 332 | 531 | 830 | |
| 質量 (kg) | 6.5 | 8 | 10 | 14 | |
E型寸法図
※ E10S2.5、E10S5、E23S5はカップラ角度は5度
EF型寸法図
EL型寸法図
S型寸法図
使用上の注意
- ジャッキのヘッド(頭部)、ベース(底部)全面で均等に荷重を受けてください。偏荷重はジャッキ損傷の原因となります。固い平面の上で不安定な状態にならないようにしてください。
関連商品
| 商品コード | 商品名 | 適用機種 |
|---|---|---|
| 234902 | 手動ポンプ単動0.3L | EＦ10S1.1、S1-12、EL10S3.5、E10S2.5 E10S5、S1-55、E10S10、EF20S1.5、EL20S4.5 |
| 234904 | 手動ポンプ単動0.3L圧力計付 | |
| 234897 | 手動ポンプ単動0.6L | E10S15、E10S25、E10S30、T20S5 E23S5、E23S10、E23S16 |
| 234896 | 手動ポンプ単動0.7L圧力計付 | |
| 234898 | 手動ポンプ単動0.9L | E15S30 |
| 234899 | 手動ポンプ単動0.9L圧力計付 | |
| 234911 | 手動ポンプ単動1.3L | E23S25 |
| 234914 | 手動ポンプ単動1.3L圧力計付 | |
| 235076 | 電動油圧ポンプ4L単動2連同調100V | 全機種 |
