芯出しジャッキ
メインジャッキは安全ナット付で、荷重の保持をおこなえます。
全ジャッキの安全ナットの高さを合わせた後、下降させれば高さを揃えることができます。

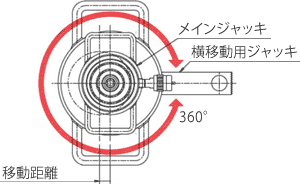

横移動ジャッキはメインジャッキの周囲を360°回転し、重量物が乗った状態で、あらゆる方向へ軽く移動させることができます。
メインジャッキの昇降目盛、横移動ジャッキの移動目盛が便利で、効率良く作業がおこなえます。
- メインジャッキ(昇降用)で荷重を受け、高さ方向の調整をおこないます。
- 安全ナットをシリンダーチューブ端面まで回し、荷重の保持をおこないます。
- 横移動ジャッキを、メインジャッキを移動させる方向とは正反対の位置へ回転させ、横移動をおこないます。
- 大型エンジンのシャフトの芯出し
- テストスタンドの芯出し
- ターニング盤上の加工物の芯出し、位置決め
ジャッキ
油圧式負荷試験機35t
安全かつ信頼ある施工のために、レンタルも高品質に着目して選びませんか？
お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検（目視・測定・作動など）と、各種検査装置を使った定格荷重負荷試験をおこなった後に出荷しています。
仕様表
| 商品コード | 234870 | |
|---|---|---|
| 商品名 | 芯出しジャッキ15t | |
| メーカー | 大阪ジャッキ製作所 | |
| メーカー名称 | 芯出しジャッキ | |
| 型式 | JFC-153 | |
| 揚力 (kN[tf]) | 150[15] | |
| 受圧面積 (cm2) | 31.17 | |
| 上下ストローク (mm) | 30 | |
| 横移動距離 (mm) | ±20 | |
| ヘッド可傾度 (°) | 3 | |
| 使用圧力 (MPa) | 48 | |
| 寸法 (mm) | A | 約310 |
| B | 約230 | |
| φC | 42 | |
| φD | 195 | |
| H | 200 | |
| φO | 90 | |
| ポートネジ | Rc3/8 | |
| 質量 (kg) | 26 | |

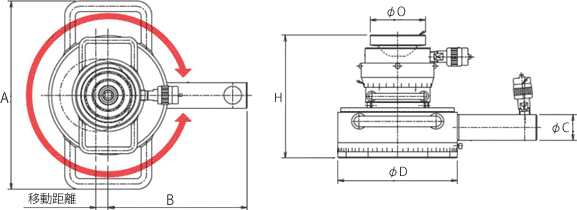

寸法図
関連商品
| 商品コード | 商品名 | 備考 |
|---|---|---|
| 234896 | 手動ポンプ単動0.7L圧力計付 | ジャッキ1台につき2台使用 |
| 234898 | 手動ポンプ単動0.9L | |
| 234899 | 手動ポンプ単動0.9L圧力計付 | |
| 234911 | 手動ポンプ単動1.3L | |
| 234914 | 手動ポンプ単動1.3L圧力計付 |
