デルタクッション
![道路上で発生するもらい事故の予防及び被害の拡大防止](img/cushion_delta_03.gif)

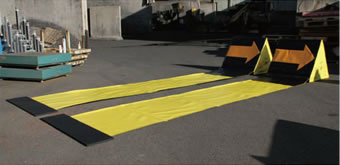

![デルタクッション](img/cushion_delta_01.jpg)
- 道路上でおこなわれる作業帯を伴う工事全般で使用できます。
- ウレタン素材の緩衝体とシートの使用で、衝突時の衝撃が減少。さらに車両誘導も兼ねられます。
また、緩衝体の飛び出をし防ぎ二次災害を防止します
- 重量は21kgで、大人2人なら楽々持ち運びできます。
![デルタクッションの衝突実験](img/cushion_delta_04.gif)
クッション全面に配置したシートを車両が踏むことで、車両衝突時に緩衝からだが全面に飛び出すことを防ぐよう設計されています。
![車輌が押さえ板を踏み、衝撃を確認。⇒緩衝体衝突後にブレーキ⇒車停止](img/cushion_delta_02.jpg)
![標準設置図](img/cushion_delta_05.gif)
![設置図マーク説明](img/cushion_delta_06.gif)
デルタクッションは、2個1組としてご使用ください。
シート部端末は、押さえ板(関連商品)にて必ず押さえてください。
作業員の安全のため、作業帯前方に20m以上離して設置してください。

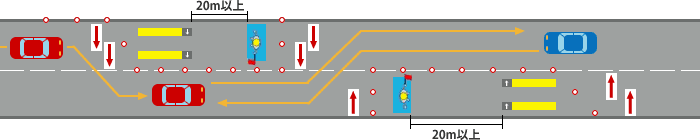

2車線の場合
![2車線時のデルタクッション設置例](img/cushion_delta_07.gif)

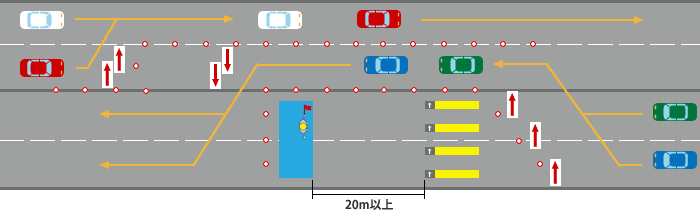

4車線の場合
![4車線時のデルタクッション設置例](img/cushion_delta_08.gif)
仕様表
商品コード |
245770 |
商品名 |
デルタクッション70 |
メーカー |
吾妻商会 |
型式 |
DQ-70A |
緩衝材 |
寸法:幅×高 (mm) |
800×700 |
質量 (kg) |
約10 |
材質 |
ウレタン製 |
シート |
寸法:幅×長 (mm) |
800×4,000 |
質量 (kg) |
約11 |
材質 |
塩ビ系シート材 |
寸法図
![デルタクッション](img/derta_cushion_sunpo.gif)
関連商品
商品コード |
商品名 |
285311 |
デルタクッションマット押さえ板 |
