設置用ローラー(メッキ加工)
設置用ローラー(メッキ加工)
- 重量物移動・運搬用自在走行ローラー。
- 大型工作機械の移動据付、工場内でのレイアウト変更・メンテナンスに便利です。

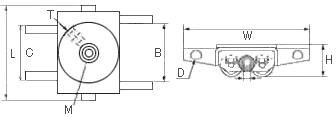

寸法図
仕様表
| 商品コード | 295335 | 295331 | 295357 | 295352 | 295369 | 295339 | |
|---|---|---|---|---|---|---|---|
| 商品名 | クリーンルーム/ 設置用ローラー 2t/メッキ |
クリーンルーム/ 設置用ローラー 2t/自走メッキ |
（汎用） 設置用ローラー 3t/自走メッキ |
クリーンルーム/ 設置用ローラー 3t/自走メッキ |
クリーンルーム/ 設置用ローラー 5t/自走メッキ |
クリーンルーム/ 設置用ローラー 8t/メッキ |
|
| メーカー | カツヤマキカイ (チルコーポ レーション) |
今野製作所(EAGLE) | カツヤマキカイ (チルコーポ レーション) |
||||
| メーカー名称 | 重量物 移動用コロ チルローラー |
イーグルローラー | 重量物 移動用コロ チルローラー |
||||
| 型式 | WSP-2U | UWD-2EC | UWD-3EC | UWD-5EC | WSP-8U | ||
| 能力 (t) | 2 | 2 | 3 | 5 | 8 | ||
| 全長：W (mm) | 270 | 260 | 320 | 370 | 400 | ||
| 幅：L (mm) | 156 | 196 | 230 | 301 | 275 | ||
| 高さ：H (mm) | 63 | 69.5 | 84.5 | 105 | 119 | ||
| ブラケット (mm) |
間隔：B | ― | 120 | 120 | 120 | ― | |
| 間隔：C | ― | 112 | 112 | 112 | ― | ||
| ハンドルピン 穴径φ：D |
21 | 26 | 26 | 31 | |||
| ターン テーブル (mm) |
径φ | 125 | 150 | 180 | 240 | ||
| センター 穴径：M |
16 | 16 | 20 | 20 | |||
| ローラー | 寸法 (mm) (φ径×幅) |
46×55 | 60×65 | 75×85 | 95×110 | ||
| 数 | 4 | ||||||
| 六角駆動シャフト穴径 (mm) |
― | 13 | 17 | 22 | ― | ||
| 重量 (kg) | 5 | 6 | 9.5 | 19.5 | 29 | ||
| 備考 | ハンドル付 | ||||||
