電線用カムアロング

電線用カムアロング

電線を確実に把持して引き留める

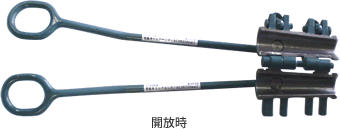

開放時
使用時

送電線架線工事の緊線作業時など、電線を把持するために使用します。本体とくさびを利用して、張力のかかった電線を把持。
小型・軽量です。適用電線は、ACSR200~1520mm2以下です。

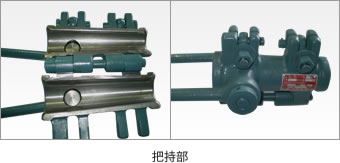

把持部

仕様表

商品コード 235068 235066 235067 235069
商品名 電線用カムアロング/ACSR200mm2 電線用カムアロング/ACSR410mm2 電線用カムアロング/ACSR810mm2 電線用カムアロング/ACSR1520mm2
メーカー 安田製作所
型式 T102N T103N T104N T105N
種類 N2号 N3号 N4号 N5号
適用電線 ACSR200mm2以下 ACSR410mm2以下 ACSR810mm2以下 ACSR1,520mm2以下
定格荷重 (kN [kgf]) 30.8 [3,150] 49.0 [5,000] 68.6 [7,000] 98.1[10,000]
寸法 (mm) A 624 674 745 970
B 512 537 605 815
C 498 521 587 795
D 150 180 200 220
E φ58 φ70 φ82 102
F φ48 φ59 φ70 88
G 136 158 178 210
H 52 52 42 48
I φ14 φ16 φ18 20
J 235 262 302 350/400
重量 (kg) 本体 5.5 8 10 14
くさび 1.0~1.5 2.0~2.5 3.0~3.5 6.0~7.0

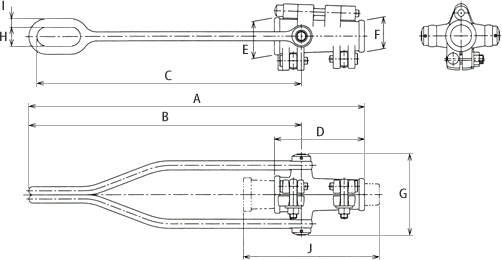

寸法図

寸法図
