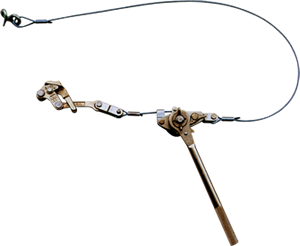

張線器(ワイヤー式)

人力でおこなうには困難な、ケーブルの引っ張り作業用工具。
電線、通信ケーブルなどの棚張りやフェンス張り、溶接の仮止め、荷締め、重量物の移動などに使用します。

5kNまで使用できる張線器。
φ2～15までの掴線範囲で、SDワイヤー、針金、鋼撚線を掴線できます。一般架線用で細い電線や低張力時に幅広く使用。

10kNまで使用できる張線器。低張力作業から高張力作業までの配電線設備、電車線設備、通信線設備に使用。

20kNまで使用できる軽量な張線器。
大容量架線作業用として使用。

仕様表

商品コード		234064	235073	234065	234187
商品名		0.5t張線器	0.5t張線器/ ヒフクカムラー	1t張線器	2t張線器
メーカー		永木精機
メーカー名称		ハルー張線器ワイヤー式
型式		20-1A	20-1B	20-5(改)	20-12A
ストローク		―	―	―	約90cm
構成部品		3型鉄本体(5kN用) SDカムラー 3型尻手ワイヤー φ5×1200	3型FRP本体(5kN用) ヒフクカムラー600 3型尻手ワイヤー φ5×1200	4型FRP本体(10kN用) ヒフクカムラー 4型尻手ワイヤー φ6×1200	6型本体(20kN用) 本体フック 2TONカムラー
重量 (kg)		2.9	3.85	4.31	6.69
カムラー	種類	SDカムラー	ヒフクカムラー600	ヒフクカムラー	2TONカムラー
	最大使用張力 (kN)	5	5	10	20
	掴線範囲	φ2mm～φ15mm	φ4mm～φ20mm	φ4mm～φ22mm	φ4mm～φ22mm
	SDワイヤ	2.6mm～3.2mm ※	―	―	―
	針金	12番手(2.6mm)以上 ※	―	―	―
	裸銅線	―	―	5mm～200□ ※	―
	被覆銅線	―	OE4～OC125□ ※	14□～OC80□ ※	―
	裸アルミ線	―	32□～200□ ※	―	―
	被覆アルミ線	―	―	OW25□～OC120□ ※	―
	銅撚線	12□～60□ ※	―	―	14□～180□ ※
	銅線	―	―	―	5mm～200□ ※

※ 最大使用張力は、カムラーの使用範囲を示していますので、適応線の最大使用張力ではありません。

※ 適応線によってはカムラーの最大使用張力以下で断線したり、被覆が変形することがありますので、ご確認のうえご使用ください。
