サンドポンプ
土木建設工事や河川工事などの排水に最適な水中ポンプ。
強力な撹拌により土砂やヘドロなどを排出します。
- スパイラル方式のポンプ形状は土砂・ヘドロの通過度が良く、羽根車下部に設けた撹拌羽根によって効率よく撹拌し排出します。
- モータは強制冷却構造となっていますので、気中露出連続運転もおこなえます。
性能曲線
用途
- 港湾、河川の工事および浚渫作業による土砂・ヘドロなどの採取、排水用
- セメント、生コンプラント、窯業などの排出設備用
- 一般土木、建築基礎工事の泥水排水用
- 撹拌羽根車付で、吸い込みストレーナ内の土砂沈殿を軽減します。
- 4極電動機により、大水量域で高効率耐摩耗性に優れています。
- 気中露出運転・省エネ・高効率設計で、工事用に最適です。
性能曲線
用途
- 土木建設工事の排水
- マンホール・地下道のピット排水
- 湧水・溜り水の排水
- 河川工事排水
仕様表
| 商品コード | 50Hz | ― | 213460 | 213700 | 213870 | ― | |
|---|---|---|---|---|---|---|---|
| 60Hz | 213175 | 213440 | 213680 | 213860 | 213922 | ||
| 商品名 | 2″サンドポンプ | 3″サンドポンプ | 4″サンドポンプ | 6″サンドポンプ | 8″サンドポンプ | ||
| クラス | 2吋 | 3吋 | 4吋 | 6吋 | 8吋 | ||
| メーカー | 鶴見製作所(ツルミポンプ) | 荏原製作所 | |||||
| メーカー名称 | サンド用水中サンドポンプ | かくはん羽根車付 工事排水用水中ポンプ |
|||||
| 型式 | NKZ3-B3 | NKZ3-D3/B3 | NKZ3-D4/B4 | NKZ3-D6/B6 | 200EUKZ611 | ||
| 口径 (mm) | 50 ※1 | 80 | 100 | 150 | 200 | ||
| 出力 (kW) | 3.7 | 5.5 | 11.0 | 11 | |||
| 電圧 (V) | 三相200 | ||||||
| 全揚程 (m) | 15 | 8 | |||||
| 吐出量 (m3/min) | 0.5 | 1.0 | 2.0 | 4 | |||
| 異物通過径 (mm) | 30 | 30 | 30 | ― | |||
| 重量 (kg) | 100 | 114 | 192 | 205 | |||
| 寸法 (mm) |
幅1 | W1 | 466 | 467 | 485 | 620 | 543 |
| 幅2 | W2 | 368 | 370 | 380 | 450 | 483 | |
| 高 ※2 | H | 709 | 715 | 798 | 848 | ||
- ※1 標準仕様80mmを50mmへ変更しています。
- ※2 ハンドル含む

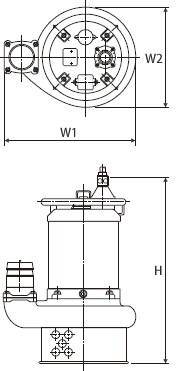

寸法図
販売品
| 商品コード | 商品名 | 適用クラス |
|---|---|---|
| 510000 | 排水ホース2″10m巻 | 2吋 |
| 510010 | 排水ホース2″20m巻 | |
| 510020 | 排水ホース2″30m巻 | |
| 510030 | 排水ホース2″50m巻 | |
| 510040 | 排水ホース2″100m巻 | |
| 511100 | 排水ホース2インチ | |
| 511200 | 排水ホースバンド2インチ | |
| 511300 | サクションホース2インチ | |
| 511400 | サクションバンド2インチ | |
| 511500 | ジョイント2インチ | |
| 511600 | L型ジョイント2インチ | |
| 510100 | 排水ホース3″10m巻 | 3吋 |
| 510110 | 排水ホース3″20m巻 | |
| 510120 | 排水ホース3″30m巻 | |
| 510130 | 排水ホース3″50m巻 | |
| 510140 | 排水ホース3″100m巻 | |
| 511110 | 排水ホース3インチ | |
| 511210 | 排水ホースバンド3インチ | |
| 511310 | サクションホース3インチ | |
| 511410 | サクションバンド3インチ | |
| 511510 | ジョイント3インチ | |
| 511610 | L型ジョイント3インチ | |
| 511120 | 排水ホース4インチ | 4吋 |
| 511220 | 排水ホースバンド4インチ | |
| 511320 | サクションホース4インチ | |
| 511420 | サクションバンド4インチ | |
| 511130 | 排水ホース6インチ | 6吋 |
| 511230 | 排水ホースバンド6インチ | |
| 511330 | サクションホース6インチ | |
| 511430 | サクションバンド6インチ | |
| 511140 | 排水ホース8インチ | 8吋 |
| 511340 | サクションホース8インチ | |
| 511440 | サクションバンド8インチ |
